Black plate (25,1)
9 Синий/белый
Расположение штекера разъема ISO на
различных автомобилях может отличать-
ся. Если штекер 5 предназначен для
управления антенной, подсоедините 9 к
b. На других автомобилях подключать 9
к b запрещается.
a Синий/белый
Подключите к клемме панели управления
усилителя мощности (макс. 300 мА 12 В
постоянного тока).
b Синий/белый
Подключите к клемме реле управления
антенны с электроприводом (макс.
300 мА 12 В постоянного тока).
c Желтый/черный
Если используется оборудование, имею-
щее функцию приглушения звука, данный
провод необходимо подсоединить к клем-
ме Audio Mute данного устройства. В про-
тивном случае необходимо проследить
за тем, чтобы данный провод не контакти-
ровал с любыми другими разъемами.
d Выводы громкоговорителей
Белый: Передний левый +
Белый/черный: Передний левый *
Серый: Передний правый +
Серый/черный: Передний правый *
Зеленый: Задний левый + или сабвуфер
+
Зеленый/черный: Задний левый * или
сабвуфер *
Фиолетовый: Задний правый + или саб-
вуфер +
Фиолетовый/черный: Задний правый *
или сабвуфер *
e Разъем ISO
В некоторых автомобилях разъем ISO
может иметь два вывода. В этом случае
необходимо подсоединить оба разъема.
Примечания
! Требуется изменение стартового меню
данного устройства. См.
SP-P/O MODE
(настройка выхода заднего канала и
предварительного усилителя)
на стр. 23.
Выход сабвуфера данного устройства мо-
нофонический.
! При использовании сабвуфера мощно-
стью 70 Вт (2 W) обязательно подсоедини-
те к сабвуферу фиолетовый и
фиолетовый/черный провод данного ус-
тройства. Не подсоединяйте зеленый и
зеленый/черный провода.

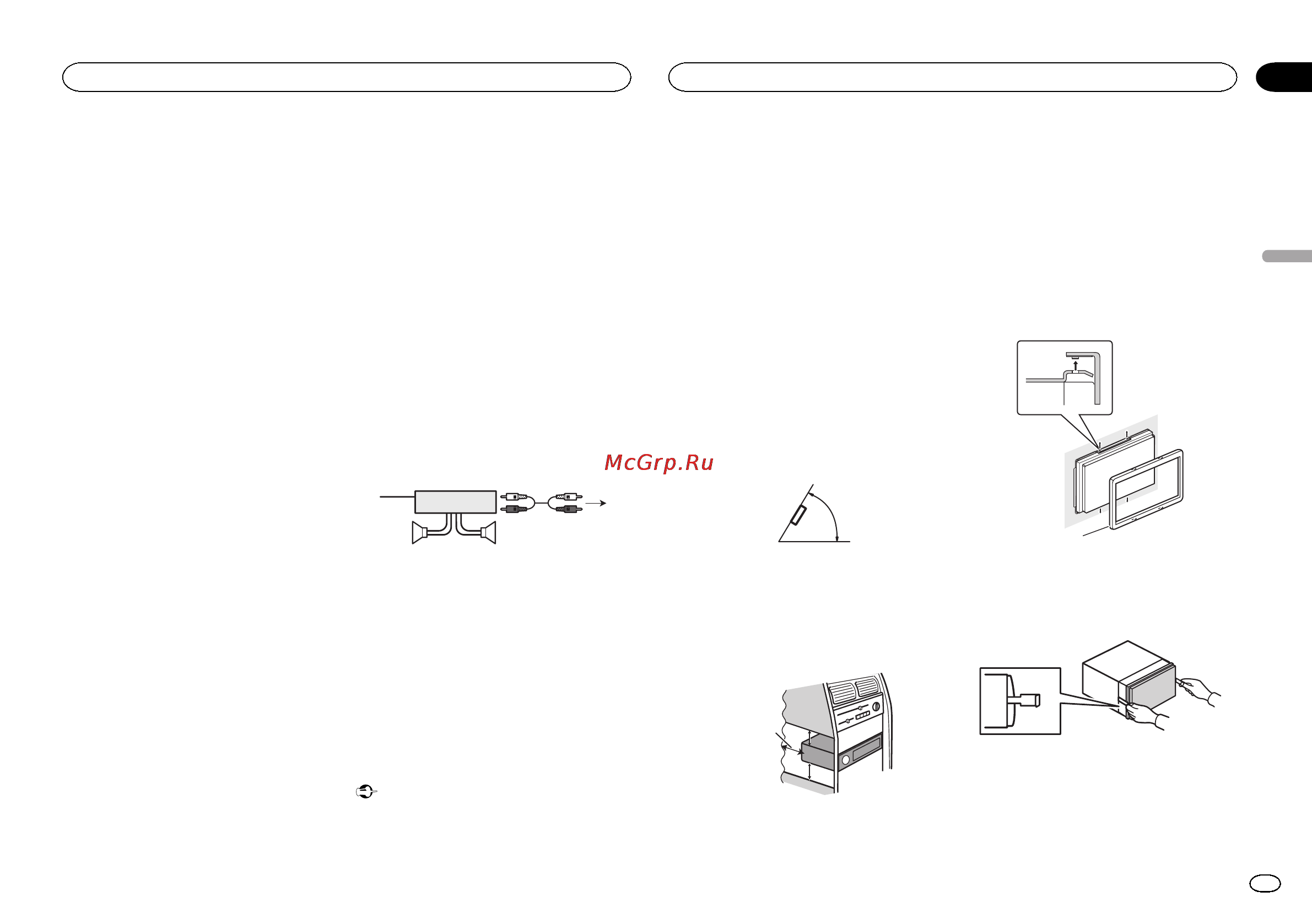

Усилитель мощности
(приобретается отдельно)
Используйте данную схему подсоединения
при использовании дополнительного усили-
теля мощности.
1
3
2
4
55
1 Пульт дистанционного управления систе-
мой
Подсоедините синий/белый кабель.
2 Усилитель мощности (приобретается от-
дельно)
3 Подключите с помощью кабелей RCA
(приобретаются отдельно)
4 К выходу заднего канала или выходу саб-
вуфера
5 Задний громкоговоритель или сабвуфер
Установка
Важно
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 60°.
60°
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cmcm
5 см
5 см
Оставить
просторное
место
! При установке используйте детали, имею-
щиеся в продаже.
Порядок установки
Данное устройство можно устанавливать
одним из описанных ниже способов.
! Установка с кронштейном
! Установка с помощью резьбовых отвер-
стий на боковых панелях устройства
Перед установкой данного
устройства
1 Снимите рамку.
1
1 Декоративная рамка
2 Вставьте прилагаемые экстракторы с
обеих сторон устройства до щелчка.
3 Извлеките устройство из кронштейна.
Снимите кронштейн.
Русский
Установка
25
Раздел
Установка
Ru
03
<QRB3357-A>25
