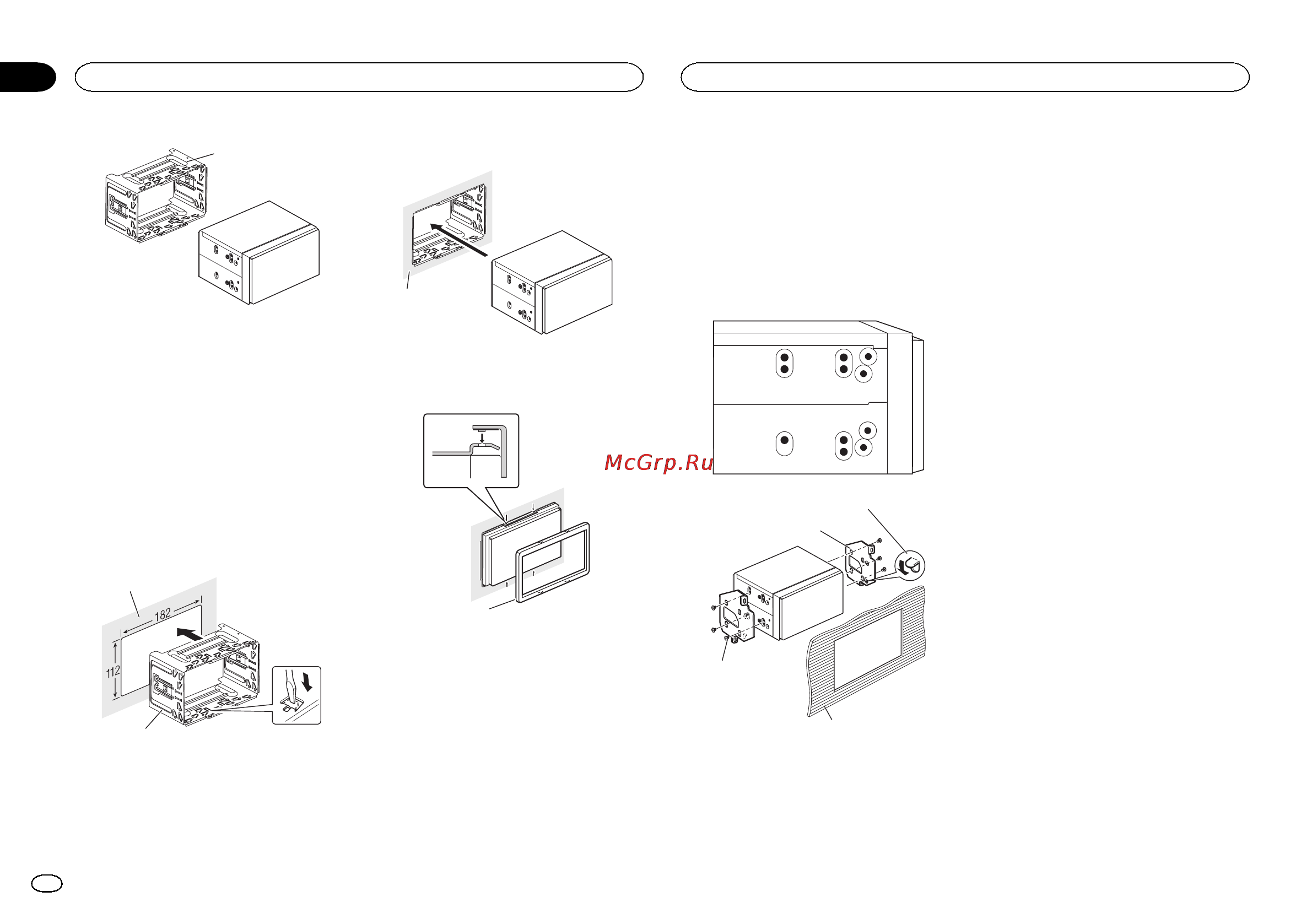

![Pioneer FH-X360UB [26/32] Установка с помощью резьбовых отверстий на боковых панелях устройства](/views2/1093033/page26/bg1a.png)
Black plate (26,1)
1
1 Кронштейн
(входит в комплект поставки)
Установка с кронштейном
1 Установите кронштейн на приборную
панель.
После установки кронштейна на приборную
панель выберите подходящие фиксаторы,
исходя из толщины материала приборной
панели, и подогните их.(С помощью верхних
и нижних фиксаторов закрепите данное ус-
тройство как можно надежнее. Для надеж-
ной фиксации устройства необходимо
подогнуть фиксаторы на 90 градусов.)
1
2
1 Приборная панель
2 Кронштейн
(входит в комплект поставки)
2 Установите устройство.
1
1 Приборная панель
3 Установите рамку.
1
1 Декоративная рамка
Извлечение кронштейна
Порядок действий тот же, что перед установ-
кой устройства. Подробнее см. в разделе
Перед установкой данного устройства
на
стр. 25.
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
Расположите устройство таким образом,
чтобы его резьбовые отверстия совпадали с
резьбовыми отверстиями кронштейна, иза-
тяните по три винта на каждой стороне.
1
2
4
3
1 Подогните зажим, если он мешает уста-
новке.
2 Заводской установочный кронштейн
3 Крепежные (5 мм ×8мм) винты
4 Приборная панель или консоль
Установка
26
Раздел
Установка
Ru
03
<QRB3357-A>26
