Pioneer PRS-D800 [10/16] Подключение устройств

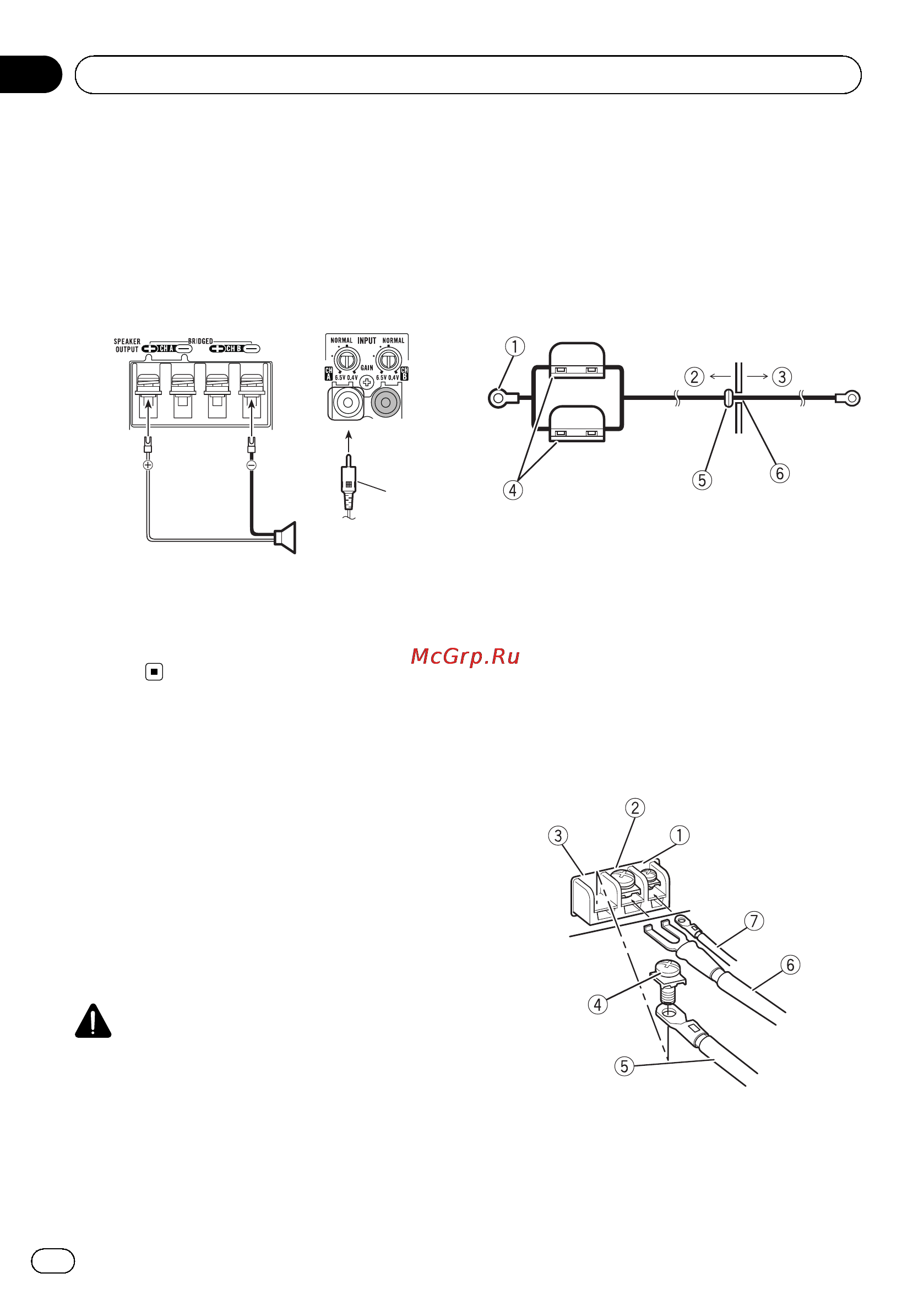

![Pioneer PRS-D800 [10/16] Подключение устройств](/views2/1093275/page10/bga.png)
5 От автомобильной аудиосистемы (выход
RCA)
Одноканальный выход (моно)
При подключении громкоговорителя
(режим мостового включения)
! Установите переключатель INPUT (вход)
в положение 1CH.
4
3
1
2
1 Выход громкоговорителя
2 Входное гнездо А для RCA
3 Кабель RCA (продается отдельно)
4 От автомобильной аудиосистемы (выход
RCA)
Подключение клеммы
питания
Рекомендуется использовать специальный
красный провод для подключения к аккуму-
лятору и провод заземления RD-223 (про-
даются отдельно). Подключите провод,
предназначенный для подключения к акку-
мулятору, к положительной клемме + акку-
мулятора автомобиля, а провод
заземления – к корпусу автомобиля.
ПРЕДУПРЕЖДЕНИЕ
Если провод, идущий от аккумулятора, слабо
закреплен на клемме с помощью винтов, то
это может вызвать перегрев, неполадки в ра-
боте устройства и травмы, включая неболь-
шие ожоги.
1 Проложите провод, предназначен-
ный для подключения к аккумулятору,
из отсека двигателя в салон автомоби-
ля.
После подключения всех проводов усили-
теля последним подключите провод, иду-
щий от клеммы усилителя к
положительной (+) клемме аккумулятора.
1 Положительная (+) клемма
2 Отсек двигателя
3 Салон автомобиля
4 Плавкий предохранитель (30 A) × 2
5 Вставьте кольцевое резиновое уплотне-
ние в корпус автомобиля.
6 Просверлите в корпусе автомобиля от-
верстие диаметром 14 мм.
2 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с
помощью винтов.
1 Клемма системы дистанционного упра-
вления
2 Клемма заземления
3 Клемма питания
4 Клеммные винты
Ru
82
Раздел
03
Подключение устройств
