Pioneer PRS-D800 [4/16] Настройка усилителя
![Pioneer PRS-D800 [4/16] Настройка усилителя](/views2/1093275/page4/bg4.png)

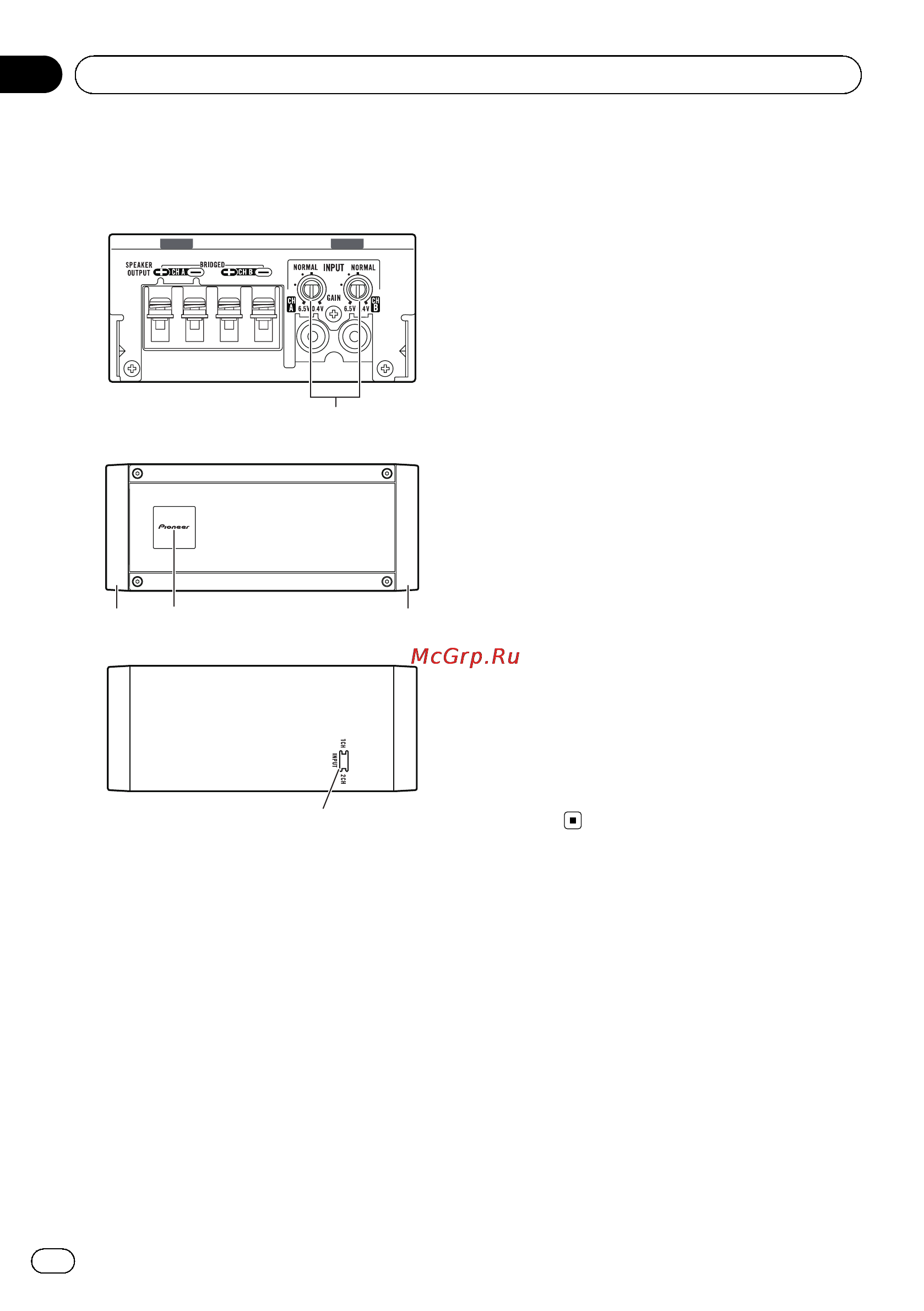

Описание элементов
устройства
Правая сторона
1
Передняя панель
2 2
3
Задняя панель
4
Для регулировки переключателя исполь-
зуйте отвертку с плоским жалом.
1 Регулятор GAIN (уровня усиления)
Если выходная мощность остается низ-
кой, даже когда регулятор громкости
звука находится в максимальном поло-
жении, установите регуляторы мощности
на более низкий уровень. Если при уста-
новке регулятора громкости в макси-
мальное положение появляются
искажения, установите регуляторы мощ-
ности на более высокий уровень.
! При использовании автомобильной
аудиосистемы, оснащенной RCA
(стандартная выходная мощность
500 мВ), установите регулятор в поло-
жение NORMAL. При использовании
автомобильной аудиосистемы
Pioneer, оснащенной RCA, с выход-
ной мощностью 4 В и более установи-
те уровень мощности усилителя так,
чтобы он соответствовал уровню вы-
ходной мощности автомобильной ау-
диосистемы.
! Если при использовании входных раз-
ъемов для подключения громкогово-
рителей слышны шумы, увеличьте
уровень усиления.
! При использовании только одного
входного гнезда положение регулято-
ров мощности каналов А и В должно
быть одинаково.
2 Защитный кожух клеммы
Перед подключением усилителя снимите
кожух. Подробнее см. в разделе
Перед
подключением усилителя
на стр. 78.
3 Индикатор питания
При включении питания загорается инди-
катор питания.
4 Переключатель INPUT (вход)
Выберите 2CH для двухканального
входа и 1CH для одноканального
входа.
Ru
76
Раздел
02
Настройка усилителя
