! Не нарушайте изоляцию проводов питания
для подачи питания на другое оборудова-
ние. Провода имеют ограниченную допу-
стимую нагрузку по току.
ВНИМАНИЕ
! Запрещается укорачивать провода, цепь
защиты может выйти из строя.
! Не подключайте провод громкоговорителя
непосредственно к заземлению и не свя-
зывайте вместе несколько отрицательных
(*) выводов проводов громкоговорителей.
! Если провод системы дистанционного
управления усилителем подключен к клем-
ме питания через замок зажигания (12 В
пост. тока), то усилитель будет находиться
в включенном состоянии при включенном
зажигании вне зависимости от того, вклю-
чена автомобильная аудиосистема или
нет; это может привести к разрядке аккуму-
лятора, если двигатель выключен или ра-
ботает на холостых оборотах.
! Проложите и закрепите приобретаемый от-
дельно провод для подключения к аккуму-
лятору как можно дальше от проводов
громкоговорителей.
Проложите и закрепите приобретаемый от-
дельно провод для подключения к аккуму-
лятору, провод заземления, провода
громкоговорителей и усилителя как можно
дальше от антенны, кабеля антенны и тю-
нера.
! Не допускать прокладки проводов в местах
с повышенной температурой, например,
вблизи решетки обогревателя. Под воздей-
ствием высокой температуры может нару-
шиться изоляция проводов, что, в свою
очередь, может вызвать короткое замыка-
ние на корпус автомобиля.

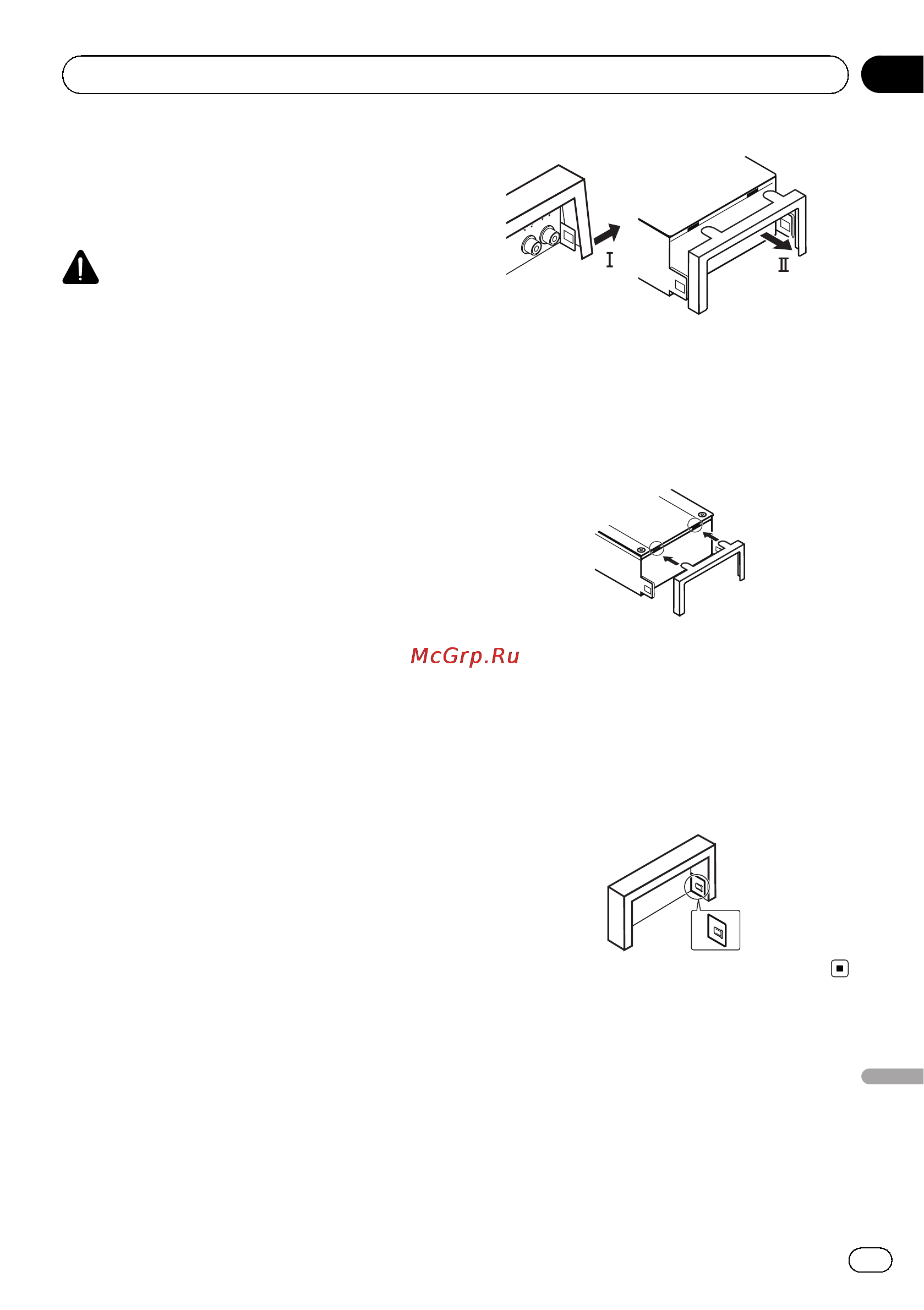

Снятие защитного кожуха клеммы
Перед подключением и установкой усили-
теля необходимо снять защитный кожух
клеммы.
1 Сдвиньте кожух по направлению вовне (M)
и потяните на себя (N).
Установка защитного кожуха клеммы
на место
1 При сдвинутом кожухе установите защит-
ный кожух, как показано на рисунке ниже.
2 Нажмите на верхние стороны защитного
кожуха, чтобы убедиться, что кожух надеж-
но закреплен на устройстве.
3 Нажмите на нижние стороны защитного ко-
жуха.
Убедитесь, что крючок защитного кожуха
плотно вошел в корпус устройства. Под-
робнее см. на рисунке.
Ru
79
Раздел
03
Русский
Подключение устройств
