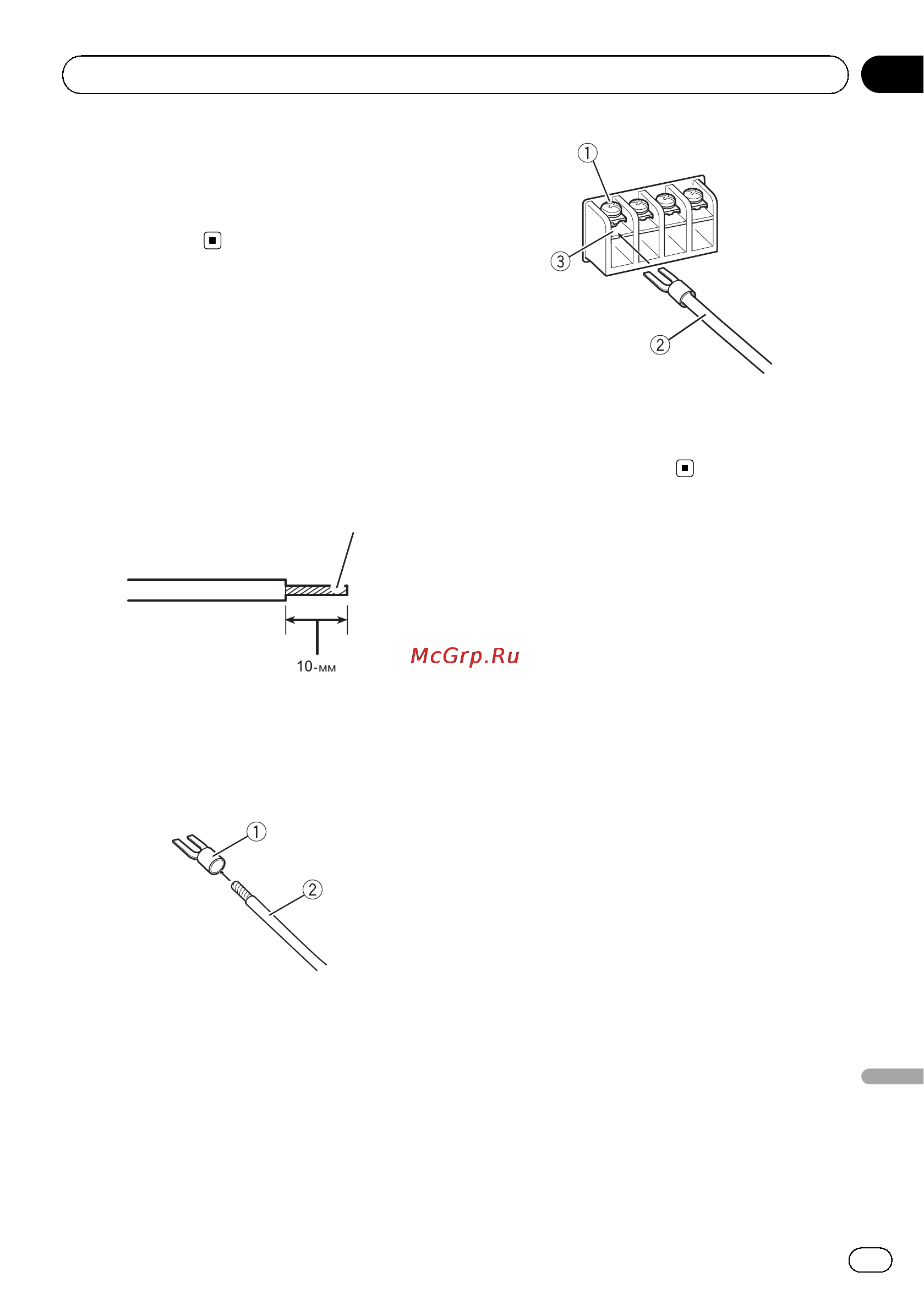

![Pioneer PRS-D800 [11/16] Подключение проводов к выходным клеммам громкоговорителей](/views2/1093275/page11/bgb.png)
5 Провод для подключения к аккумулято-
ру
6 Провод заземления
7 Провод системы дистанционного
управления
Подключение проводов к
выходным клеммам
громкоговорителей
1 С помощью кусачек или ножа зачи-
стите концы проводов громкоговорите-
ля примерно на 10 мм, а затем скрутите
зачищенные концы.
Скрутить
2 Наденьте наконечники на концы про-
водов.
С помощью плоскогубцев или аналогично-
го инструмента закрепите наконечники на
проводах.
1 Наконечник (продается отдельно)
2 Провод громкоговорителя
3 Подключите провода громкоговори-
теля к выходным клеммам громкогово-
рителя.
Плотно закрепите провода громкоговори-
теля на клеммах с помощью винтов.
1 Клеммные винты
2 Провода громкоговорителей
3 Выходные клеммы для подключения
громкоговорителей
Ru
83
Раздел
03
Русский
Подключение устройств
