Pioneer PRS-D800 [6/16] Подключение устройств
![Pioneer PRS-D800 [6/16] Подключение устройств](/views2/1093275/page6/bg6.png)

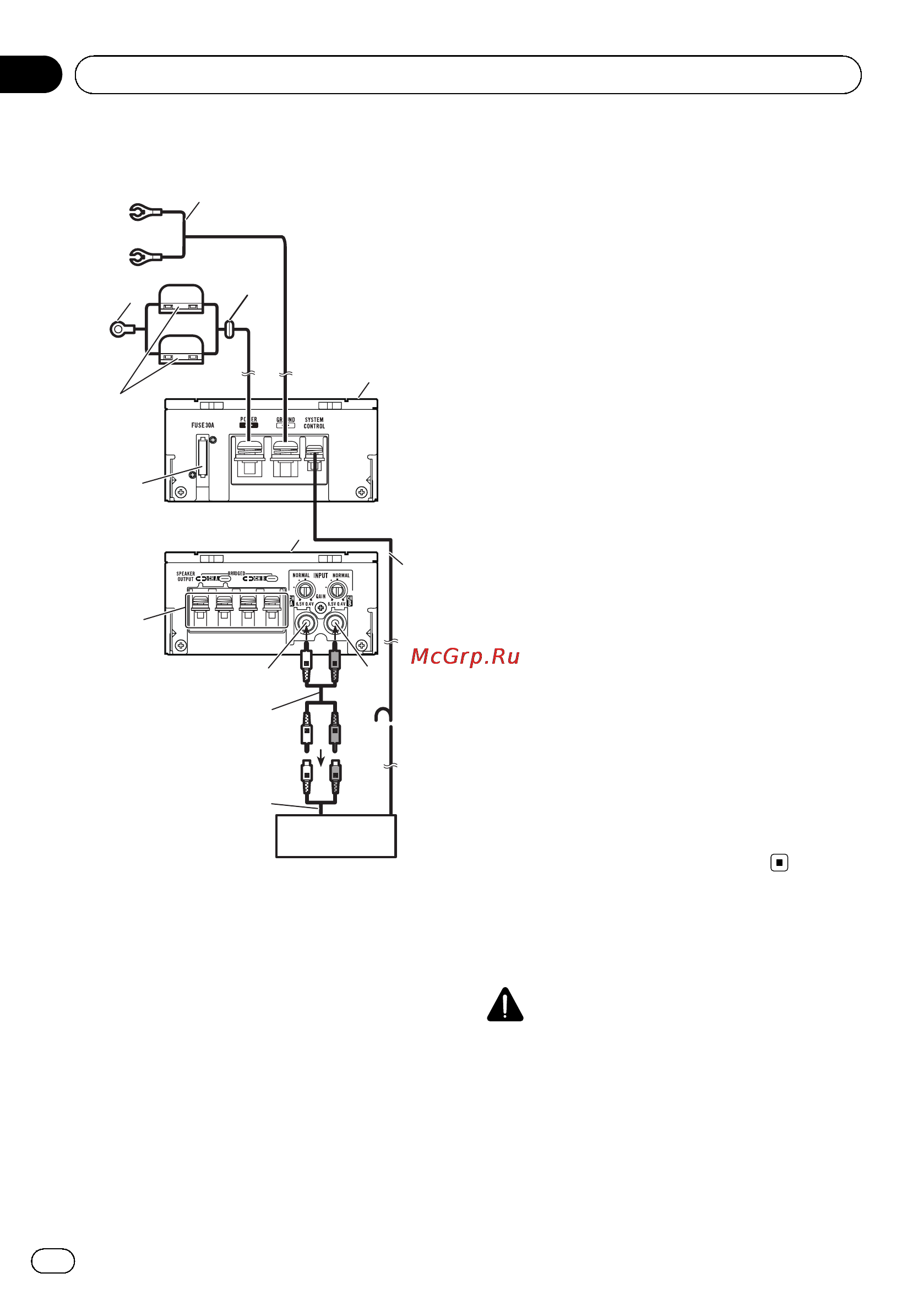

Схема подключения
L
R
1
3
2
4
5
6
7 8
9
a
b
c
d
e
1 Специальный красный провод для подклю-
чения к аккумулятору
RD-223 (продается отдельно)
После подключения всех проводов усили-
теля последним подключите провод, иду-
щий от клеммы усилителя к
положительной (+) клемме аккумулятора.
2 Провод заземления (черный)
RD-223 (приобретается отдельно)
Подсоедините к металлической поверхно-
сти или шасси.
3 Плавкий предохранитель (30 A) × 2
4 Проходная изолирующая втулка
5 Левая сторона
6 Правая сторона
7 Входное гнездо А для RCA
8 Входное гнездо В для RCA
9 Провод для подключения системы дистан-
ционного управления (приобретается от-
дельно)
Подключите штекерный вывод провода к
разъему системы дистанционного упра-
вления автомобильной аудиосистемой.
Гнездовой вывод можно подключить к раз-
ъему реле управления антенной аудиоси-
стемы. Если у автомобильной
аудиосистемы отсутствует разъем для
подключения системы дистанционного
управления, подключите штекерный вывод
к клемме питания через замок зажигания.
a Соединительный провод с штекерами RCA
(приобретается отдельно)
Инструкции по подключению по входу RCA
приведены в соответствующем разделе.
См.
Подключение громкоговорителей и
вход RCA
на стр. 81.
b Внешний выход
c Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
d Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей приведены в соответствующем
разделе. См.
Подключение громкоговори-
телей и вход RCA
на стр. 81.
e Плавкий предохранитель (30 A)
Перед подключением
усилителя
ПРЕДУПРЕЖДЕНИЕ
! Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты про-
водки заизолируйте провода в местах их
соприкосновения с металлическими дета-
лями.
Ru
78
Раздел
03
Подключение устройств
