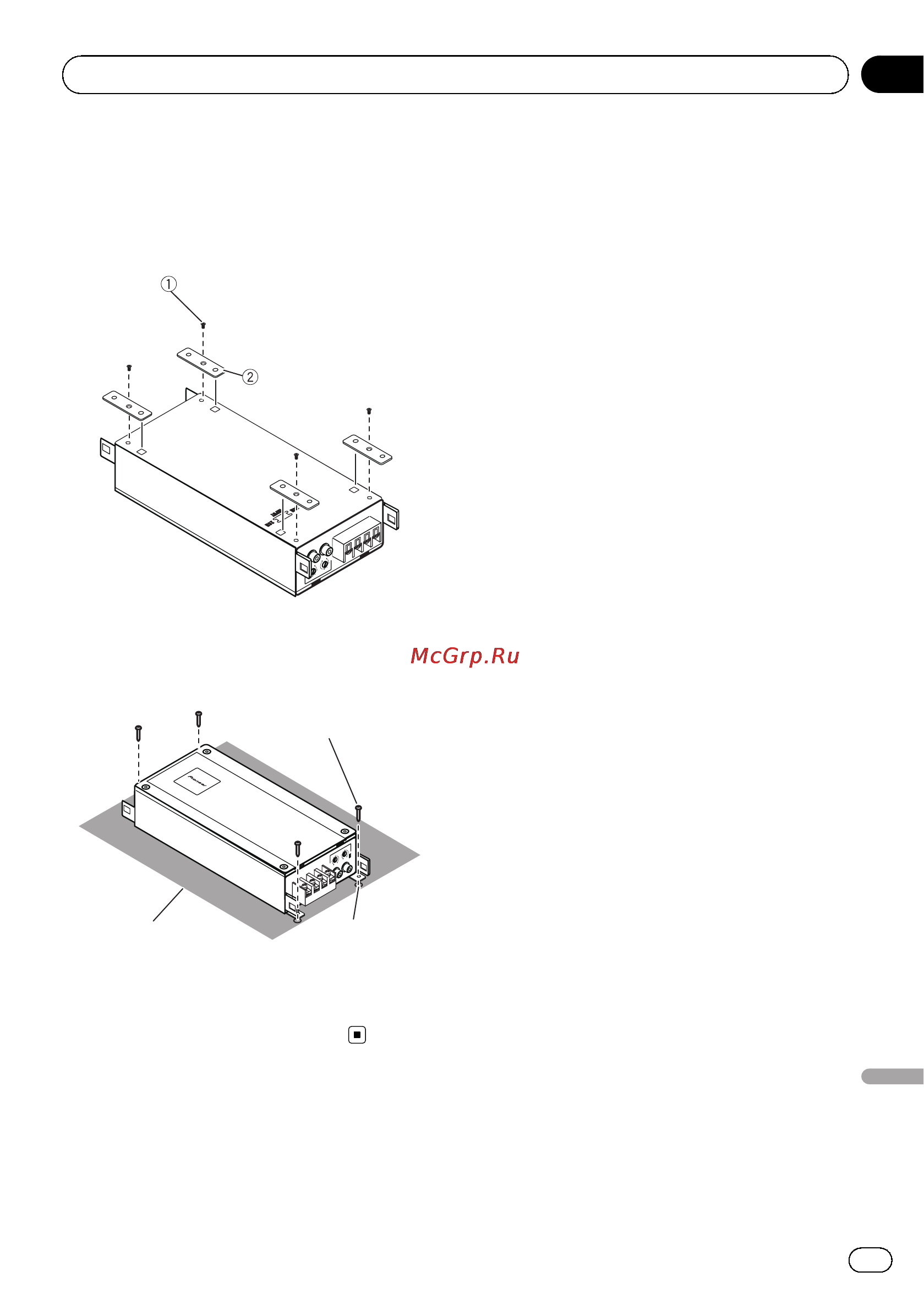

Пример установки
усилителя на напольном
коврике или шасси
1 Закрепите скобы на дне устройства.
1 Винты (3 мм ×8мм)
2 Монтажная рамка
2 Установите устройство.
1
2
3
1 Самонарезающие винты (4 мм ×18мм)
2 Просверлите отверстие диаметром
2,5 мм
3 Напольный коврик или шасси
Ru
85
Раздел
04
Русский
Установка
