Avant de connecter
l’amplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
! Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
! Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’ali-
mentation via le contact d’allumage (12 V CC),
l’amplificateur reste sous tension que le sys-
tème stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le mo-
teur est à l’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
syntoniseur.

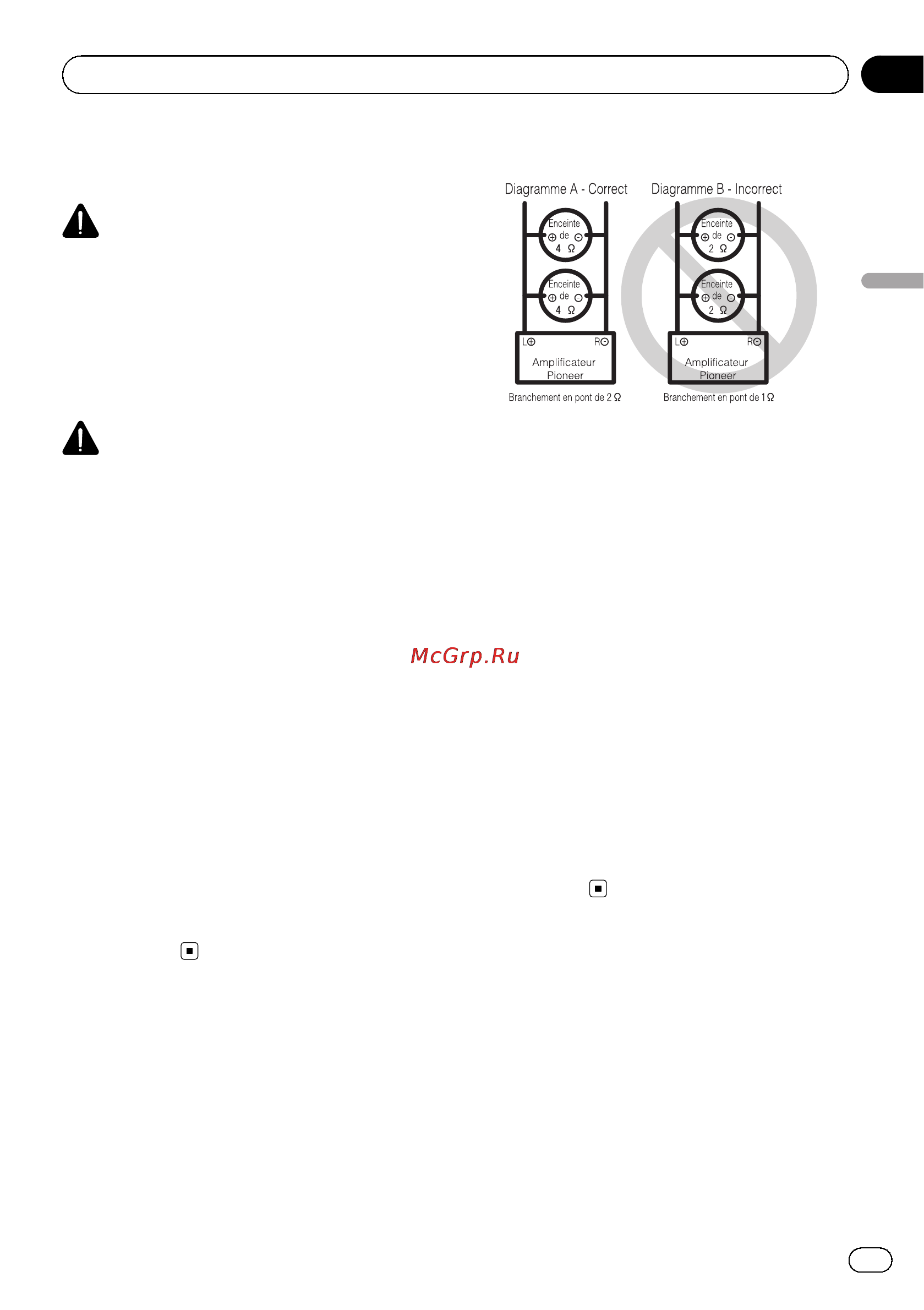

À propos du mode ponté
! N’installez ni n’utilisez cet amplificateur en
branchant des haut-parleurs de 2 W (ou infé-
rieur) en parallèle afin d ’obtenir un mode
ponté de 1 W (ou inférieur) (Diagramme B).
Un pontage inapproprié pourrait provoquer
des dommages, de la fumée et une surchauffe
de l’amplificateur. La sur face de l’amplifica-
teur pourrait également devenir chaude et
provoquer ainsi des brûlures mineures.
Pour installer ou utiliser un mode ponté de
manière appropriée et obtenir une charge de
2 W, branchez deux haut-parleurs de 4 W en pa-
rallèle via + (gauche) et * (droite) (Diagram-
me A) ou n’utilisez qu’un seul haut-parleur de
2 W.
Reportez-vous également au mode d’emploi
du haut-parleur pour plus d’informations sur
la procédure de connexion appropriée.
! Pour toute autre requête, veuillez contacter le
service clientèle ou votre revendeur Pioneer
agréé local.
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils pré-
senteront un risque d’incendie, de fumée ou
de dommages. L’impédance des haut-parleurs
est de 2 W à8W ou de 4 W à8W pour les
connexions pontées deux canaux et autres.
Fr
19
Section
Français
03
Connexion des appareils
