Pioneer GM-D8604 [90/96] Подключение устройств
![Pioneer GM-D8604 [90/96] Подключение устройств](/views2/1093283/page90/bg5a.png)

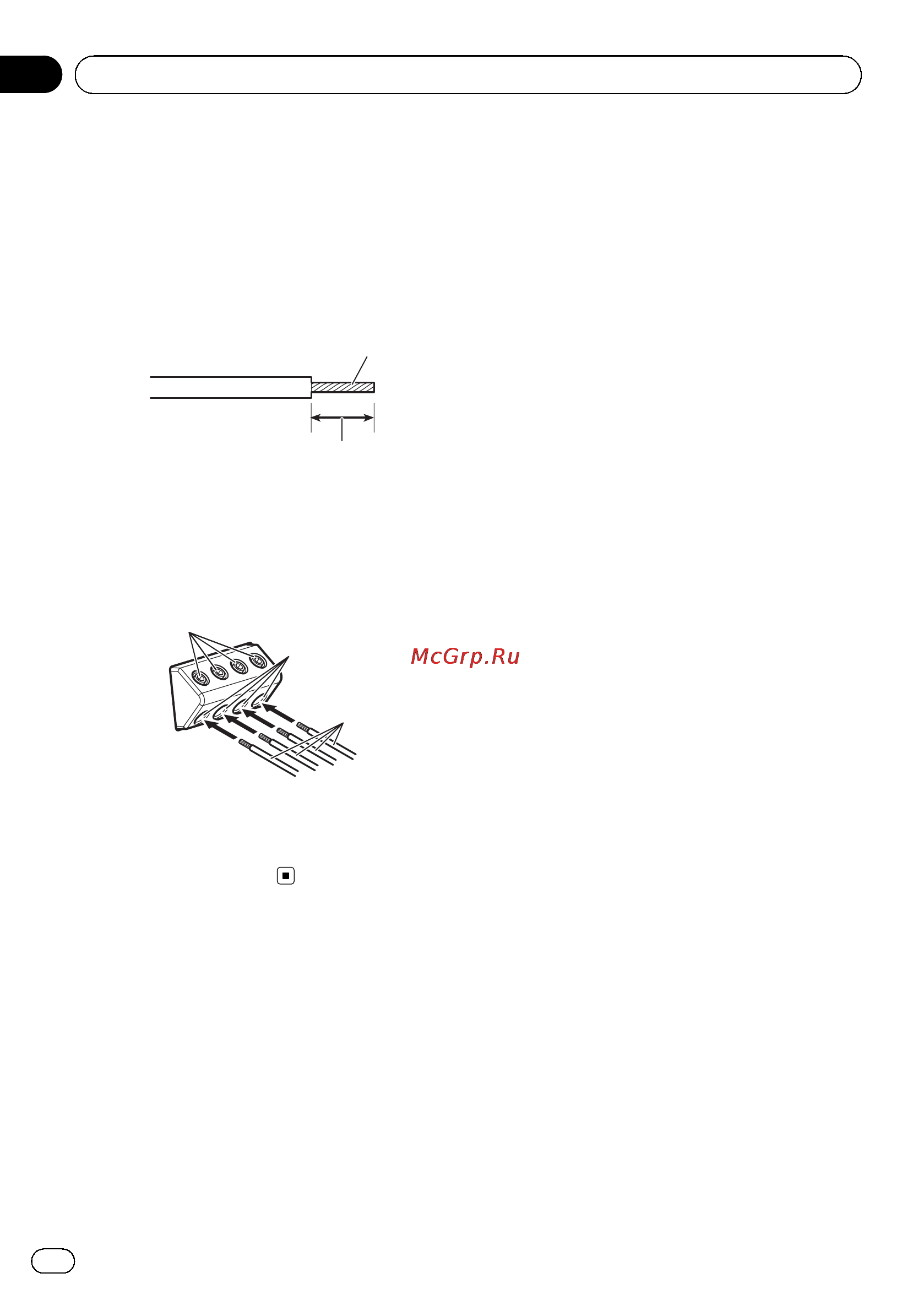

Подключение проводов к
выходным клеммам
громкоговорителей
1 С помощью кусачек или ножа зачи-
стите концы проводов громкоговорите-
ля примерно на 10 мм, а затем скрутите
зачищенные концы.
Скрутить
10 мм
2 Подключите провода громкоговори-
теля к выходным клеммам громкогово-
рителя.
Плотно закрепите провода на клеммах с
помощью винтов.
1
3
2
1 Клеммные винты
2 Провода громкоговорителей
3 Выходные клеммы для подключения
громкоговорителей
Ru
90
Раздел
03
Подключение устройств
