Prima di installare
l’amplificatore
AVVERTENZA
! Per assicurare un’installazione corretta, utiliz-
zare i componenti forniti nel modo indicato.
Se vengono utilizzati componenti diversi da
quelli forniti, le parti interne dell’amplificatore
potrebbero subire danni, o allentarsi, provo-
cando lo spegnimento dell’amplificatore.
! Non eseguire l’installazione in:
— Posizioni in cui l’unità potrebbe ferire il
conducente o i passeggeri se il veicolo
frena improvvisamente.
— Posizioni che potrebbero interferire con la
guida, come il pianale di fronte al sedile
del conducente.
! Installare le viti autofilettanti in modo tale che
le estremità delle viti non entrino a contatto
con alcun cavo. Questa precauzione è impor-
tante per impedire che i cavi vengano tagliati
dall vibrazione del veicolo, con conseguente
pericolo di incendio.
! Accertarsi che i cavi non si impiglino nel mec-
canismo di scorrimento dei sedili o tocchino
le game dei passeggeri del veicolo, provocan-
do cortocircuiti.
! Quando si praticano fori per installare l’ampli-
ficatore, verificare sempre che dietro il pannel-
lo non si trovi alcun componente. Proteggere
tutti i cavi e gli organi importanti (ad esempio,
linee del carburante o dei freni, cavi).
ATTENZIONE
! Per assicurare la corretta dissipazione del ca-
lore dall’amplificatore, osservare quanto
segue durante l’installazione:
— Riservare uno spazio adeguato per la cor-
retta ventilazione al di sopra dell’amplifica-
tore.
— Non coprire l’amplificatore con tappetini di
alcun tipo.
! Non posizionare i cavi in luoghi soggetti a sur-
riscaldamento, come le bocchette dell’impian-
to di riscaldamento.
! La posizione di installazione ottimale varia a
seconda del modello del veicolo. Fissare l’am-
plificatore in una posizione sufficientemente
rigida.
! Controllare tutti i collegamenti e i sistemi
prima dell’installazione finale.
! Dopo aver installato l’amplificatore, verificare
che la ruota di scorta, il martinetto e gli attrez-
zi siano agevolmente accessibili.

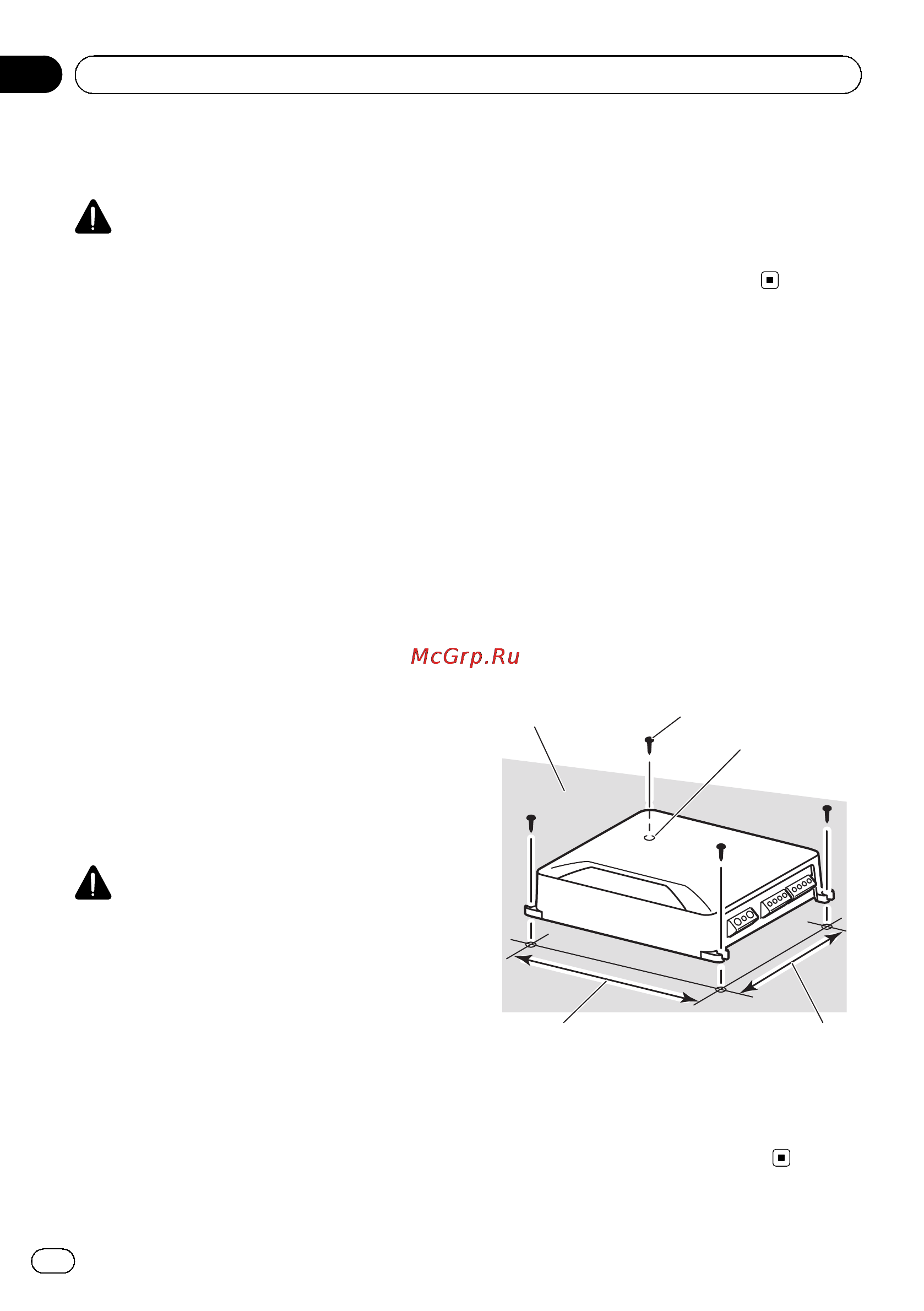

Esempio di installazione sul
pianale o sul telaio
1 Posizionare l’amplificatore nella posi-
zione di installazione desiderata.
Inserire le viti autofilettanti fornite (4 mm ×
18 mm) negli appositi fori con un cacciavite in
modo che lascino una traccia nella posizione
in cui dovranno essere praticati i fori.
2 Praticare fori del diametro di 2,5 mm
sulle tracce lasciate dalle viti sulla tappez-
zeria o direttamente sul telaio.
3 Installare l’amplificatore utilizzando le
viti autofilettanti fornite (4 mm × 18 mm).
45
1
2
3
1 Viti autofilettanti (4 mm × 18 mm)
2 Praticare un foro di 2,5 mm di diametro
3 Tappezzeria o telaio
4 Distanza da foro a foro: 257 mm
5 Distanza da foro a foro: 181 mm
It
38
Sezione
04
Installazione
