Prima di collegare
l’amplificatore
AVVERTENZA
! Assicurare i cavi con morsetti per cavi o na-
stro adesivo. Per proteggere il cablaggio, av-
volgere il nastro adesivo intorno al cablaggio
nei punti in cui esso si trova a contatto con
parti metalliche.
! Non tagliare mai l’isolante della sorgente di
alimentazione per collegare l’alimentazione
ad altri apparecchi. La capacità di carico di
corrente del cavo è limitata.
ATTENZIONE
! Non cortocircuitare mai i cavi, altrimenti il cir-
cuito di protezione potrebbe non funzionare
correttamente.
! Non collegare mai direttamente a terra il cavo
negativo dell’altoparlante.
! Non legare mai assieme più cavi negativi
degli altoparlanti.
! Se il cavo del telecomando di sistema dell’am-
plificatore viene collegato al terminale di ali-
mentazione tramite l’interruttore della chiave
di avviamento (12 V c.c.), l’amplificatore rimar-
rà sempre acceso quando l’interruttore della
chiave di avviamento è attivato, indipendente-
mente da se il car stereo è acceso o spento.
Pertanto la batteria potrebbe scaricarsi se il
motore del veicolo rimane a lungo al minimo
o con la marcia in folle.
! Installare e instradare il cavo batteria venduto
a parte quanto più lontano possibile dai cavi
degli altoparlanti.
Installare e instradare il cavo batteria venduto
a parte, il cavo di messa a terra e i cavi degli
altoparlanti e dell’amplificatore quanto più
lontano possibile dall’antenna, dal cavo del-
l’antenna e dal sintonizzatore.
Informazioni sulla modalità
di collegamento a ponte

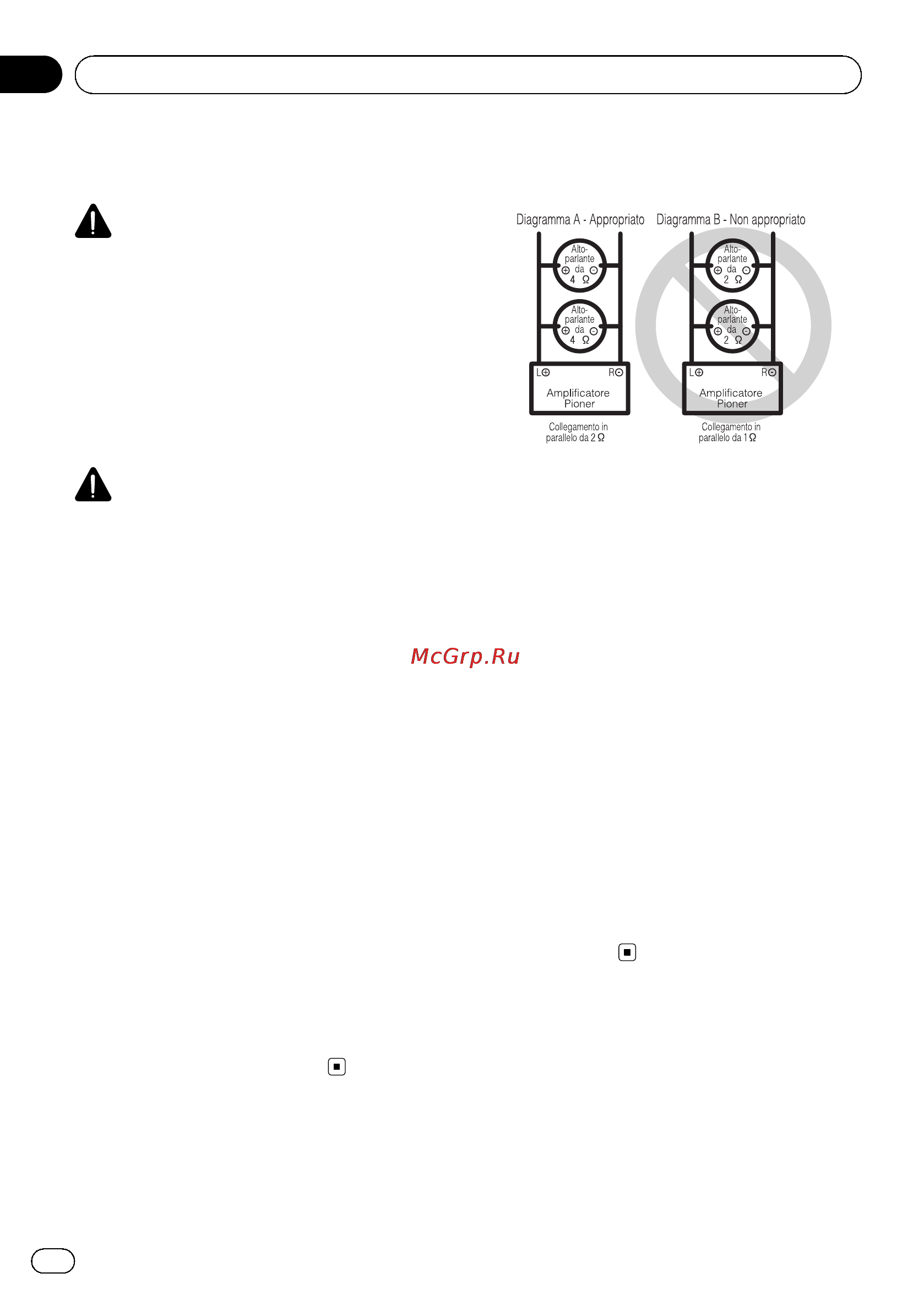

! Non installare o utilizzare questo amplificatore
collegando altoparlanti da 2 W (o inferiore) in
parallelo per ottenere una modalità di collega-
mento a ponte con carico di 1 W (diagramma
B).
Se viene eseguito un collegamento a ponte
non corretto, l’amplificatore può subire danni
oppure emettere fumo o surriscaldarsi. Inol-
tre, la superficie dell’amplificatore può surri-
scaldarsi con conseguenti pericoli di ustioni.
Per installare o utilizzare correttamente una
modalità di collegamento a ponte ed ottenere
un carico di 2 W, collegare due altoparlanti da
4 W in parallelo, sinistro + e destro * (dia-
gramma A) o utilizzare un unico altoparlante
da 2 W.
Per ulteriori dettagli sulla procedura corretta
di collegamento, consultare il manuale delle
istruzioni degli altoparlanti.
! Per eventuali altre domande, contattare un ri-
venditore locale autorizzato Pioneer o l’assi-
stenza clienti.
It
32
Sezione
03
Collegamento delle unità
