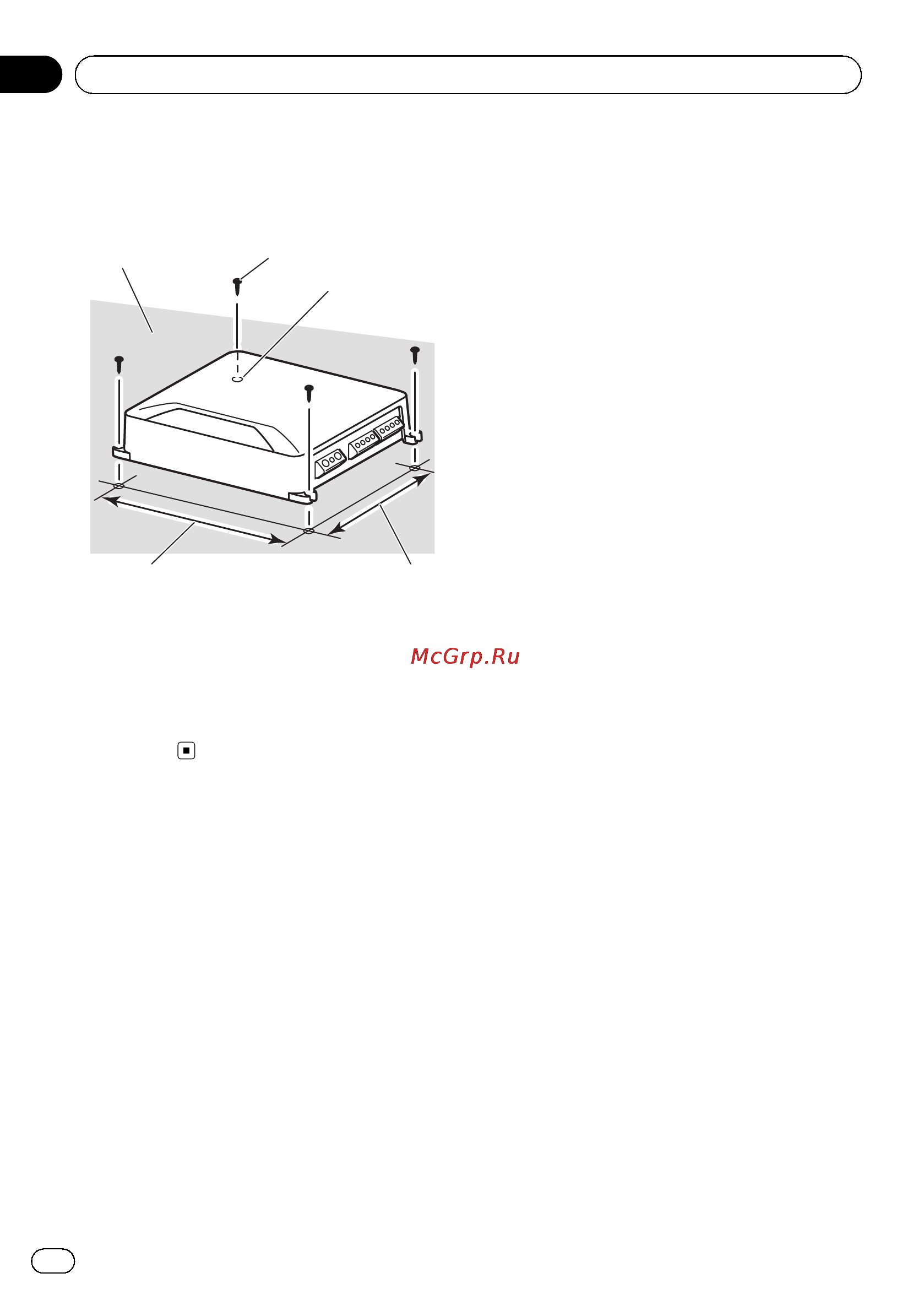

3 Закрепите усилитель с помощью
входящих в комплект поставки самона-
резающих винтов (4 мм ×18мм).
45
1
2
3
1 Самонарезающие винты (4 мм ×18мм)
2 Просверлите отверстие диаметром
2,5 мм
3 Напольный коврик или шасси
4 Расстояние между отверстиями: 257 мм
5 Расстояние между отверстиями:
181 мм
Ru
92
Раздел
04
Установка
