60

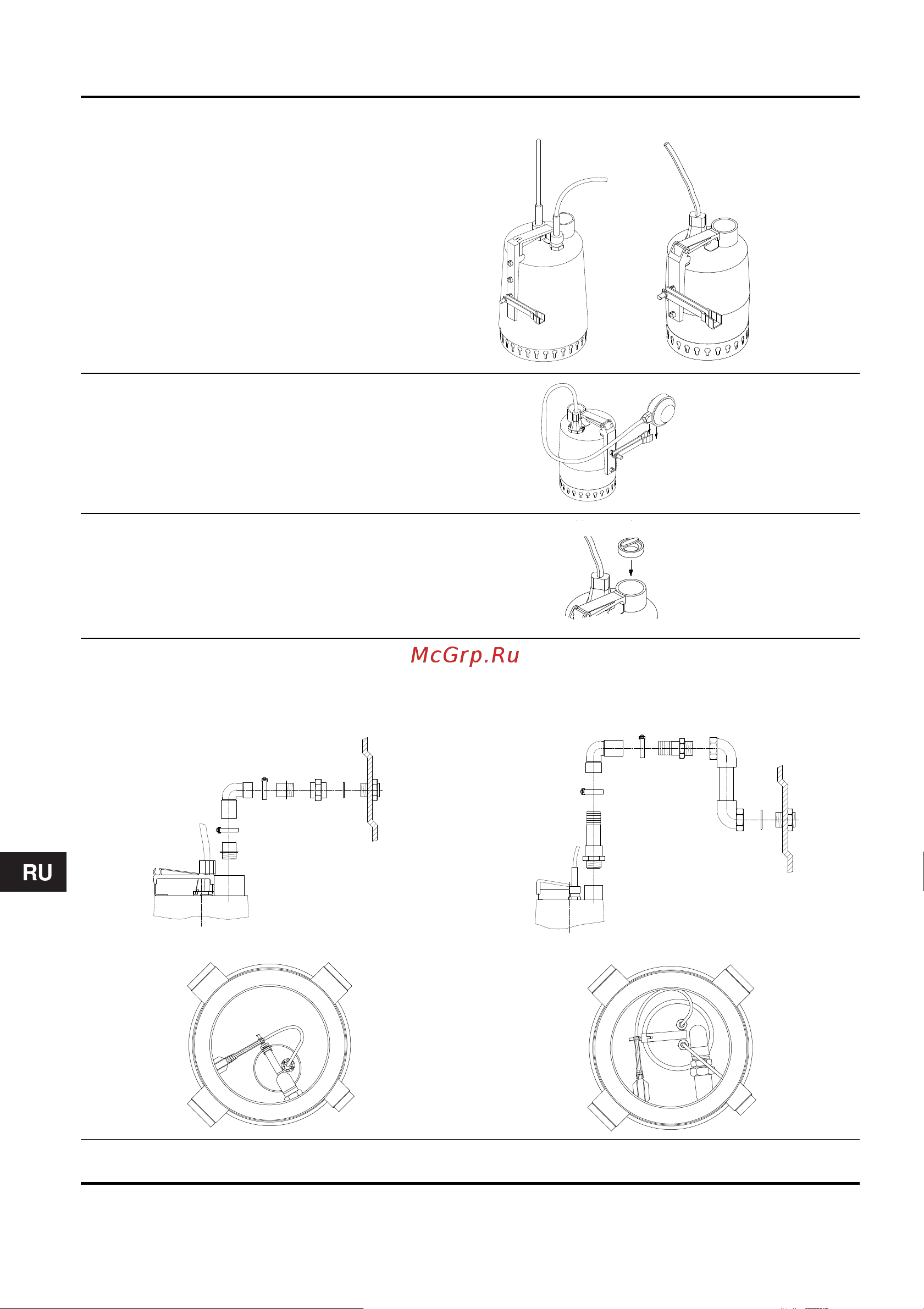

8. Подключение насосного устройства к резервуару
Подключение электрооборудования: см. руководство по монтажу и эксплуатации насосной
установки.
1. Установить держатель и плечо
рычага в насосное устройство.
Выбор монтажного отверстия в
держателе для насоса типа АР
зависит от необходимого уровня
включения/выключения.
В насосных устройствах типа АР
рекомендуется использовать самое
нижнее монтажное отверстие
(см. рисунок).
TM01 1019/TM01 1005 3297
2. Закрепить поплавковый выключатель
насосного устройства на плече
рычага.
TM01 1006 3297
3. Установить обратный клапан в
патрубок стока насосного устройства.
Внимание: обратный клапан должен
быть направлен вверх.
TM01 1007 3297
4. Установить насосное устройство на дно резервуара и прикрепить все соединительные элементы,
находящиеся между патрубком стока насосного устройства и соединением со стоком на
резервуаре.
TM01 1020/TM01 1022 3297TM01 1098/TM01 1080 3297
5. Вывести сетевой кабель насосного устройства через соединение с условным отверстием DN 70
для вентиляции и/или сетевого кабеля.
Unilift AP12 Unilift KP 150 / KP 250
Unilift AP12Unilift KP 150 / KP 250
