3. Blokowanie kół z coppiglie lub Caps Lock.
4. Zapięcia z przodu wsparcia ze śruby dostarczone Parker Data
5. Bezpieczne dojście przez śrubowania na rozszerzenie obsługi ustalane
na forum.

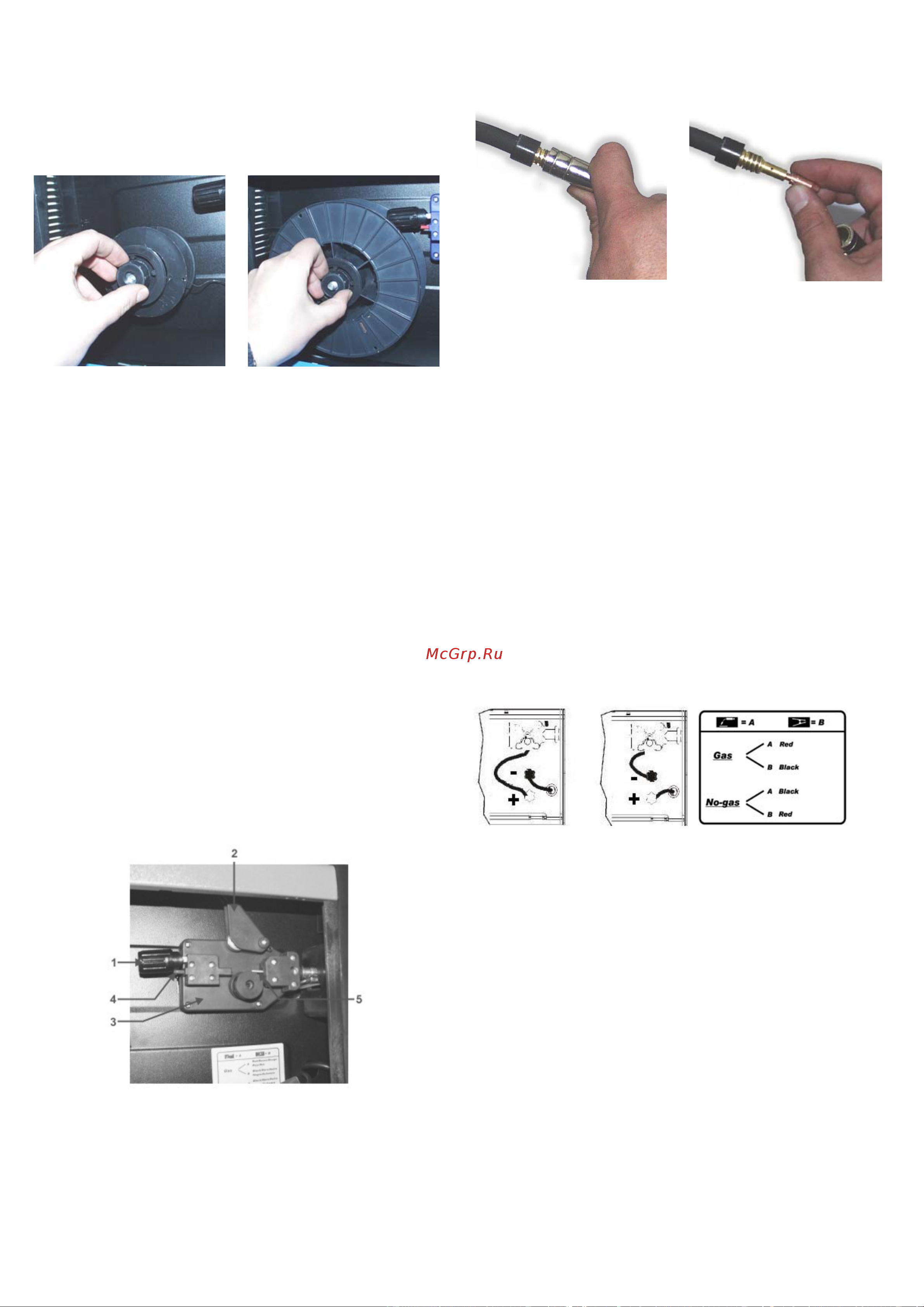

3. INSTALACJA SZPULI Z DRUTEM SPAWALNICZYM I PALNIKA
3.1. INSTALACJA SZPULI Z DRUTEM SPAWALNICZYM
Urządzenia mogą być wykorzystywane obojętnie bębny ø100 i ø200.
Rolce ma sprzęgła, w celu zachowania drutu dysku.
ø100
ø200
3.2. MECHANIZM PRZESUWU DRUTU
Naležy się upewnić, že rozmiar rowka w rolkach odpowiada średnicy drutu
spawalniczego. Mechanizm obsługuje drut o średnicy 0,6; 0,8 mm, w
przypadku pracy z drutem o średnicy 1 mm naležy zastosować
odpowiednie rolki. Rolki mają wybite z boku oznaczenie obsługiwanej
średnicy drutu.
W przypadku spawania z gazem osłonowym naležy się zaopatrzyć w
odpowiednie rolki. W zaležności od rodzaju spawanego materiału naležy
się zaopatrzyć w rolki z odpowiednim rowkiem. Rowek w kształcie litery V
do drutu stalowego i w kształcie litery U w przypadku drutu aluminiowego.
Do pracy z osłoną gazową, naležy zaopatrzyć się w odpowiednie rolki
oraz reduktorgazowy w celu regulacji ciśnienia gazu.
3.3. ZAKŁADANIE DRUTU SPAWALNICZEGO
1. Odłączyć wiosną ramię (1) i włączyć go do góry (2), aby przenieść go z
rolki (3). Upewnij się, że porty imiennego stemplowane na bok, aby
średnica drutu używanych.
2. Ostrożnie odłączyć drut z cewki portafilo. Aby uniknąć uciążliwe
sbobinamenti trzymać go w napięc
i
u do punktu (5).
3. Wytnij pierwszych 100 mm drutu część lub całość nie idealnie proste.
4. Włóż drutu w przewodniku (4), powyżej rolki (3), a następnie włóż ją do
rurki kapilarnej (5).
5. Zamknij lewej premifilo wiosną załadowany. Obróć cewki w celu
dalszego rozluźnić drutu.
6. Gałkę z presją drutu jest w połowie ciśnienia. Jeśli ciśnienie jest zbyt
wysokie (ryzyko spłaszczenie drutu), odkręcić pokrętło tak, aby
zmniejszyć ciśnienie. Maġġoranza ciśnienie jest wymagane, jeżeli używa
się drutu od 0,6 mm. Jeśli rolka jazdy kuligi, musimy zwiększyć presję do
drutu złomu regularnie.
7. Usuń gazu dyszy przewodnikiem i końcówki pochodnie contatto.dalla
pistolet.
8. Umieść przełącznik w położeniu "ON" ( "I").
9. Wyciągnij przewód w palnik tak, że jest bardzo w prawo.
10.Press przycisku zasilania palnika i drutu, aż pojawi się na końcu tej
latarka (uważać, aby nie mają broń przeciwko Tobie lub innym osobom), a
następnie zwolnij przycisk.
11. Wyłączajsamochód mettendoin pozycji "OFF" ( "O").
12. Wymiepunktu kontaktowego el'ugello gazu.
13. Cią drutu 6-10 mm poza wskazówka. Teraz maszyna jest gotowa do
rozstrzygnięcia.
3.4. PODŁĄCZENIE DYSZY SPAWALNICZEJ
Dysza spawalnicza jest podłączona do spawarki i gotowa do užycia.
Ewentualna wymiana dyszy musi być przeprowadzona ze szczególną
ostrožnością i tylko przez wykwalifikowany personel. Aby wymienić
nakładkę stykową naležy ją odkręcić lub wyciągnąć. Wymienić koñcówkę,
sprawdzić, czy jej rozmiar odpowiada rozmiarowi kabla i wymienić osłonę
gazową. Aby zapewnić właściwe prowadzenie drutu naležy zadbać o to,
žeby wszystkie elementy były dopasowane do siebie pod względem
rozmiaru.
4. SPAWANIE
4.1. SPAWANIE CIĄGŁE
Jest to najczęściej wykorzystywanytryb pracy spawarki. W tym trybie
jedyna czynnością, jaką trzeba wykonać, aby rozpocząć spawanie jest
naciśnięcie przycisku na palniku. Aby zakoñczyć spawanie wystarczy
zwolnić nacisk na przycisk.
4.2. CIŚNIENIE GAZU
Ciśnienie gazu zwykle zawiera się w
t
akim przedziale, aby zapewnić
przepływ na poziomie 6 - 12 litrów na minutę.
Jednak w szczególnych przypadkach ciśnienie gazu powinno być dobrane
do rodzaju wykonywanego spawania.
4.3. SPAWANIE GAZOWE - NO GAS
4.3.1. Gaz - Podłącz latarka do zacisku dodatniego "+" i szczypce do
negatywnych masa "-".
4.3.2. No-Gaz - (tylko dla modeli, które mają tego predyspozycje)
Dokonanie zmiany polaryzacji, podłączyć, a następnie masę szczypce do
pozytywnego "+" i końcowych z pochodnią na negatywne "-".
4.4. GAZOWE I BEZGAZOWE SPAWANIE
MIG - Metal Inert Gas - Spawanie z osłona gazu obojętnego
MAG - Metal Active Gas - Spawanie w osłonie gazu aktywnego
Te dwie metody uzupełniają się, róžnica między nimi tkwi w užytym gazie
osłonowym. W metodzie MIG gazem osłonowym jest argon, w przypadku
metody MAG takim gazem jest dwutlenek węgla CO. Do spawania
aluminium potrzebna jest osłona argonowa, do spawania stali wystarczy
mieszanka argonu 80% i CO 20%.
Osłony z samego CO možna užyć do spawania želiwa.
5. SPAWANIE
5.1. INFORMACJE OGÓLNE
W przypadku spawania na najnižszych nastawach, naležy starać się
utrzymywać jak najkrótszy łuk elektryczny.
Będzie to možliwe, dzięki jaknajkrótszemu dystansowi pomiędzy
palnikiem, a spawanym elementem. Naležy takže utrzymywać kąt około
60 stopni pomiędzy palnikiem i spawanym elementem. Długość łuku može
być zwiększana w przypadku spawania przy wyžszych nastawach.
Maksymalna osiągalna długość łuku wynosi 20 mm.
5.2. INFORMACJE DOTYCZĄC
E SPAWANIA
N
iektóre problemy pojawiające się czasem podczas spawania, są częściej
wynikiem wpływu warunków zewnętrznych niž nieprawidłowości w pracy
samej spawarki. Ponižej przedstawiono główne problemy oraz przyczynę
ich powstawania.
Porowatość
Niewielkie otwory w spawie powstają na skutek przerw w dostawie gazu
osłonowego lub z powodu zanieczyszczeñ gazu. Aby pozbyć się otworów,
wystarczy oszlifować spaw.
