РУССКИЙ
ОБЩЕЕ ОПИСАНИЕ
Сварочные аппараты MIG предназначены для сварки с
использованием порошковой электродной проволоки (без
применения защитного газа) или для сварки стали, нержавеющей
стали и алюминия (в среде защитного газа).
1. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Данный сварочный аппарат приводится в действие с помощью
основного выключателя (1). Величина сварочного тока определяется
значением, устанавливаемым с помощью двух переключателей (2).
Скорость по
д
ачи сварочной проволоки регулируется кнопкой
датчика (3). Три красных светодиода указывают на выбранную
скорость (4).
Данный сварочный аппарат оснащен устройством термозащиты,
которое при значительном перегреве приводится в действие
автоматически (5). При срабатывании термозащиты загорается
желтый светодиод. После охлаждения аппарата до необходимой
температуры светодиод погаснет автоматически и аппарат будет
готов к работе.
2. ПОДГОТОВКА АППАРАТА К РА
Б
ОТЕ
2.1. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ
Сварочный аппарат оснащен оригинальным кабелем. Настоятельно
рекомендуем Вам не пользоваться удлинителями. Если все же
возникает необходимость использовать более длинный кабель
питания, то используйте удлинители с соответствующим сечением
провода.
Убедитесь, что напряжение сети соответствует напряжению питания
аппарата, а также в достаточном заземлении.
Значение напряжения
Необходимое з
н
ачение напряжения для данных аппаратов - 230
Вольт.
2.2. УСТАНОВКА ГАЗОВОГО БАЛЛОНА(ТОЛЬКО НА
ОПРЕДЕЛЕННЫХ МОДЕЛЯХ)
Установите баллон с защитным газом в вертикальном положении на
специально предназначенный держатель с обратной стороны
сварочного аппарата и закрепите баллон цепью. Для остальных
моделей баллон должен быть размещен на опорной платформе.
Убедитесь, что баллон надежно зафиксирован.
Установите ки
л
ограммовый газовый баллон (баллон приобретается
дополнительно) с задней стороны аппарата и закрепите ремень
(рис. 1). Если аппарат оборудован пятикилограммовым баллоном,
установите баллон с задней части аппарата и закрепите цепью (рис.
2).
При использовании двууглекислого газа СО
2
может возникнуть
необходимость использовать газовый нагреватель. Проверьте
герметичность соединений.

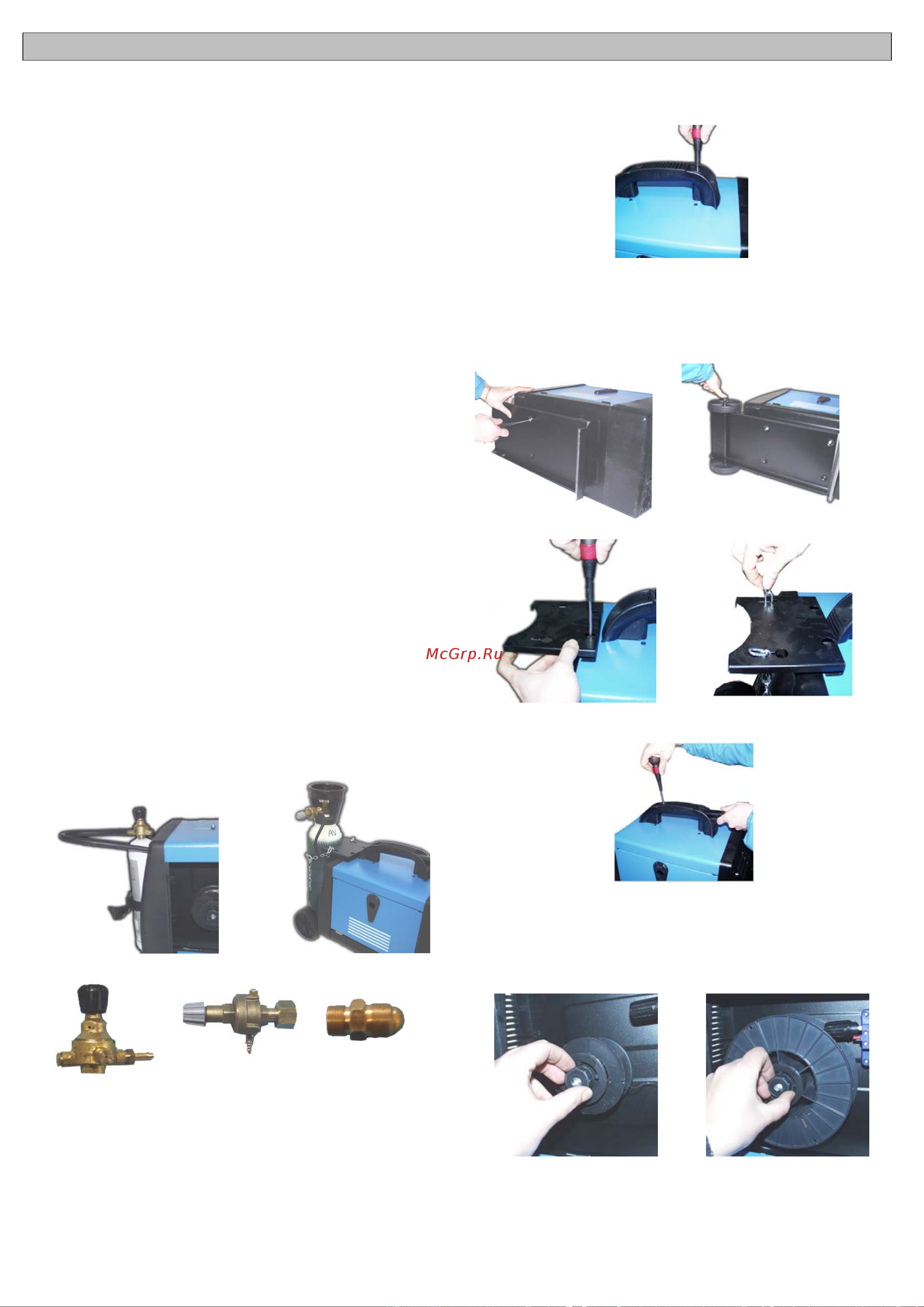

Рис. 1
Рис. 2
Редуктор 1 Kg Редуктор 5 Kg Переходника
CO
2
2.3. ВЫПОЛНЕНИЕ ЗАЗЕМЛЕНИЯ
В комплект поставки входит заземленный кабель, соединенный с
зажимом. Заземленный зажим должен касаться обрабатываемого
изделия. Во время работы должен обеспечиваться хороший контакт
между зажимом и заготовкой, т.к. недостаточный контакт может
ухудшить условия работы и снизить качество сварочного шва. При
осуществлении безгазовой сварки соедините зажим сварочного
пистолета с положительной кле
м
мой (+), а при осуществлении
газовой сварки – с отрицательной (-).
2.4. УСТАНОВКА РУКОЯТКИ
Установите рукоятку с помощью прилагаемых винтов.
2.5. УСТАНОВКА КОЛЕС (ДОПОЛНИТЕЛЬНО)
Некоторые модели оснащены набором колес, состоящим, помимо
колес, из опоры, стойки и держателя для газового баллона, оси,
удлинителя рукоятки, колпачков. Инструкции по установке колес
приведены на рисунках.
3. УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ И СВАРОЧНОГО
ПИСТОЛЕТА
3.1. УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ
Для данных моделей можно использовать катушки диаметром 100
и 200 мм. Барабан катушки оснащен специальной сцепкой для
обеспечения постоянной подачи проволоки.
ø100
ø200
3.2. ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ПОДАЧИ ПРОВОЛОКИ
Убедитесь в том, что размер отверстия приводного ролика
соответствует размеру проволоки. Необходимый диаметр
