Awelco BLUEMIG 130 [35/40] En 60974 1
![Awelco BLUEMIG 130 [35/40] En 60974 1](/views2/1934905/page35/bg23.png)
- Gennemboring af emnet
Kan skyldes for langsom bevægelse af brænderen, for høj strøm eller
ukorrekt trådforsyning.
- Stærk sprøjtning og porøsitet.
Kan skyldes for stor afstand af gasførerens tud fra emnet, snavs på
emnet, utilstrækkelig gastilførsel eller lav strøm. Det er nødvendigt at
kontrollere de to parametre og huske at gastilførslen ikke må være under
7-8 liter/min., og at svejsningsstrømmen skal passe til den tråddiameter,
der anvendes. Det tilrådes at have en trykreguleringsventil i indgang og
udgang. På trykmåleren i udgang er det ligeledes muligt at aflæse
kapaciteten i liter.
- Ustabil bue
Kan skyldes utilstrækkelig spænding, ujævn fremdrift af tråden,
utilstrækkelig beskyttelsesgas.

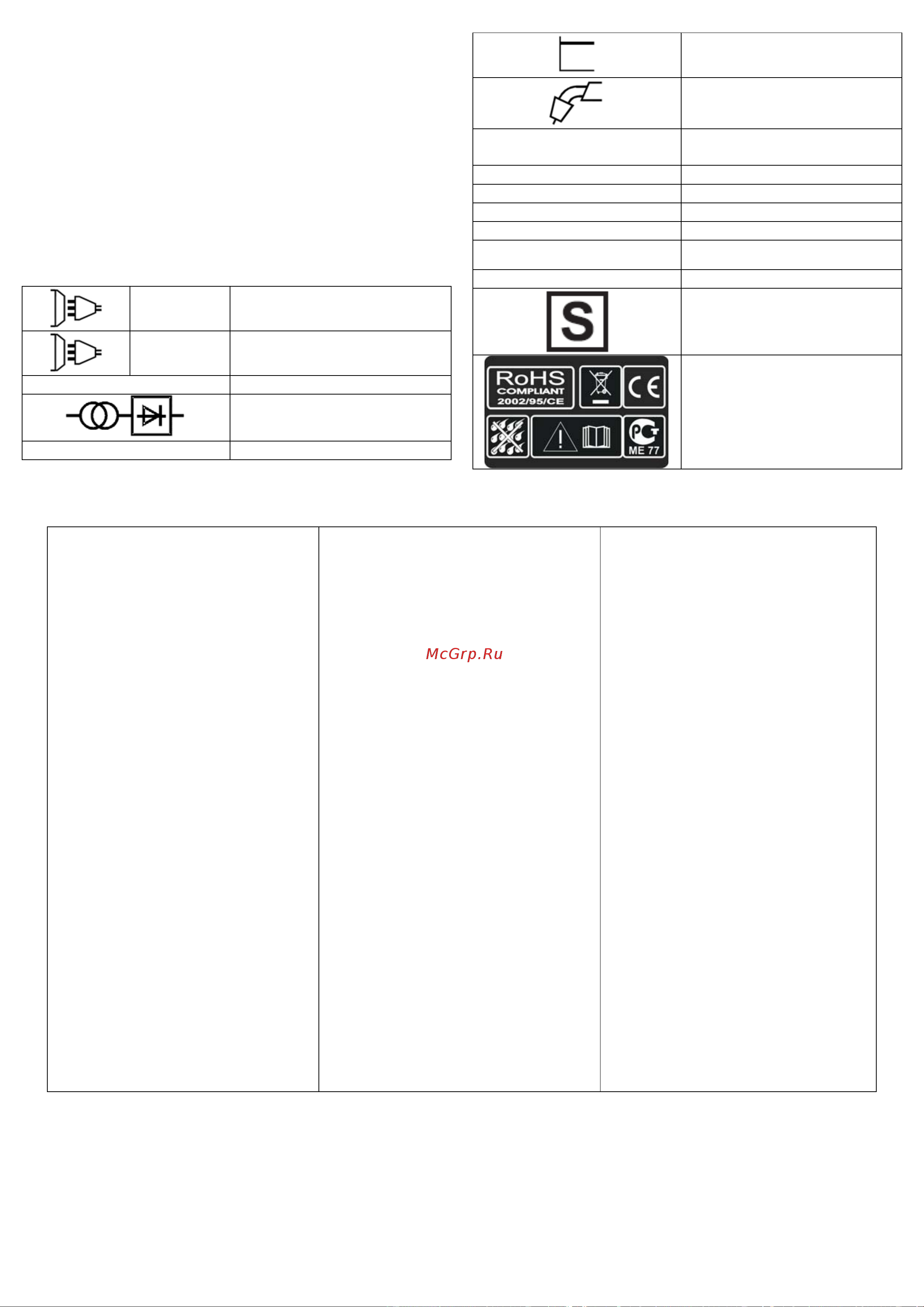

BETYDNING AF SKRIFT OG SYMBOLER
1 ~
Enfaset vekselspænding
3 ~
Trefaset vekselspænding
U
0
… (V) Nominel åbne kredsloeb spænding
Transformator-ensretter
EN 60974-1
Relevant direktiv
Beboelse karakteristik
MIG MAG ledning affodre
U
1
… (V/Hz)
Nominelle værdier i netspænding og
hyppighed
I
2
… (A) Elektrisk strøm til svejsning
I
1 max
(A) Liniens maksimale strømforbrug.
I
1 eff
… (A) Effektiv nuværende leveres
X Arbejdscyklus
IP21
Svejsningerne enhedens beskyttelse
klasse
H Transformerens isoleringsklasse
Svejsemaskine beregnet til
anvendelse i omgivelser, hvor der er
øget fare for elektrisk stød
Symboler henviser til
sikkerhedsbestemmelser
FEJLFINDING
FEJL
Tråden fremføres ikke, når drivhjulet drejer
rundt
Trådforsyning i stød eller med afbrydelse
Slukket bue jordklemme og emne
Porøst svejsesøm
Maskinen ophører pludseligt med at
fungere efter langvarig brug
ARSAGER
1) Snavs på trådførerens dyse
2) Afviklerens friction er for stor
3) Defect brӕnder
1) Defect kontaktdyse
2) Brӕndinger i kontaktdysen
3) Snavs i drivhjulets fure
4) Slidt fure på drivhjul
1) Dårlig kontakt mellem
2) Kortslutning mellem kontaktdysen
og gasførerrøret
1) Manglende gasbeskyttelse på
grund af skorpedanneiser i
gasførerens dyse
2) Ukorrekt afstand eller hӕldning af
brӕnderen
3) For lidt gas
4) Fugtige emner
5) Emner med meget rust
1) Overophedet maskine pågrund af
overdriven brug, aktiveret
varmebeskyttelse
AFHJӔLPNING
Blӕs med luft
Slӕk friktionen
Controller trådførerens kappe
Udskift
Udskift
Rengør
Udskift
Stram klemmen, og controller
Rengør eller udskift kontaktdysen og
gasføreren
Fjern skorpedanneiserne, eller udskift
dysen
Afstanden mellem brӕnderen og emnet skal
vӕre 5 – 10 mm. Hӕldningen må ikke vӕre
mindre end 60 i forhold til emnet
Øg mӕngden
Tør med en varmluftpistol eller andet
Rens emnerne for rust
Lad maskinen afkøle i mindst 20 – 30
minutter
