POLISH
OPIS URZĄDZENIA
Spawarki do spawania drutem elektrodowym zmożliwością spawania
rdzeniowym drutem spawa lniczym bez osłony gazów lub w osłonie
gazów stali, stali nierdzewnej ialuminium.
1. INFORMACJE TECHNICZNE
Aby obsługiwać spawania aktu ogólnego sull'interruttore ON / OFF (1).
Intensywność z wyjściem prądowym spawania regulowany jest za
pomocą dwóch przełączników (2).
Prędkość drutu jest dostosowywana przez pokrętła zmiany prędkości (3).
Trzy czerwone diody LED wyświetlacz poziomu prędkości (4).
Spawacza wyposażony jest ochrona urządzenia, które automatycznie
przerywa dostawy Prąd spawania po osiągnięciu wysokich temperatur, w
którym to przypadku należy skręcić jasnożółtym (5). Gdy temperatura jest
wystarczająco obniżona i osiągnęły poziom, który umożliwia prawidłowe
działanie spawacza, żółta lampka wskaźnika zgaśnie. Urządzenie jest
z
a
silane automatycznie i można wznowić operacje spawania.
2. INSTALACJA
2.1. PODŁĄCZENIE ELEKTRYCZNE
Spawarka jest wyposažona w kabel zasilający, którego nie naležy
przedłužać. Jeśli zaszłaby potrzeba przedłuženia kabla, naležy wymienić
cały kabel na nowy. Kabel musi posiadać takie same parametry jak
oryginalny kabel, czyli mieć trzy miedziane žyły o przekroju 1,5mm
2
každa. Przed podłączeniem kabla sieciowego do gniazda naležy się
upewnić, že napięcie zasilające sieci ma taką samą wartość, jaka
widnieje na tabliczce znamionowej spawarki. Naležy się takže upewnić,
že moc dostarczana przez sieć elektroenergetyczną będzie
wystarczająca do zasilania w pełni obciąžonej spawarki. Sieć
elektroenergetyczna musi być wyposažona w przewód uziemiający.
Podłączenie wtyczki
Spawarka jest zasilana z sieci elektroenergetycznej prądu przemiennego
230V/50Hz.
Odpowiednie przewody są oznaczone kolorami
- przewód brązowy - faza
- przewód niebieski - neutralny
- przewód žółto - zielony – uziemiający.
2.2. PODŁĄCZENIE BUTLI ZGAZEM (DLA MODELI WYCIĄGNĄĆ)
Butla z gazem powinna być umieszczona na platformie znajdującej się z
tyłu spawarki i zabezpieczona łañcuchem.
Naležy się upewnić, že wszystkie połączenia są mocno i pewnie
zamknięte.
Miejsce butelki od 1 kg. gazu (opcjonalnie) z tyłu urządzenia w miejscu i
dokręć taśm włączo
ne
(rys. 1). Jeżeli maszyna jest wyposażona w gaz z
butli 5 kg. (Opcjonalnie), po zamontowaniu zestawu kół miejsce butli na
wsparcie i dokręć łańcuchu (Rys.2).
Jeśli korzystasz z CO2, może zaistnieć potrzeba adaptera. Zapytaj
swojego dealera.

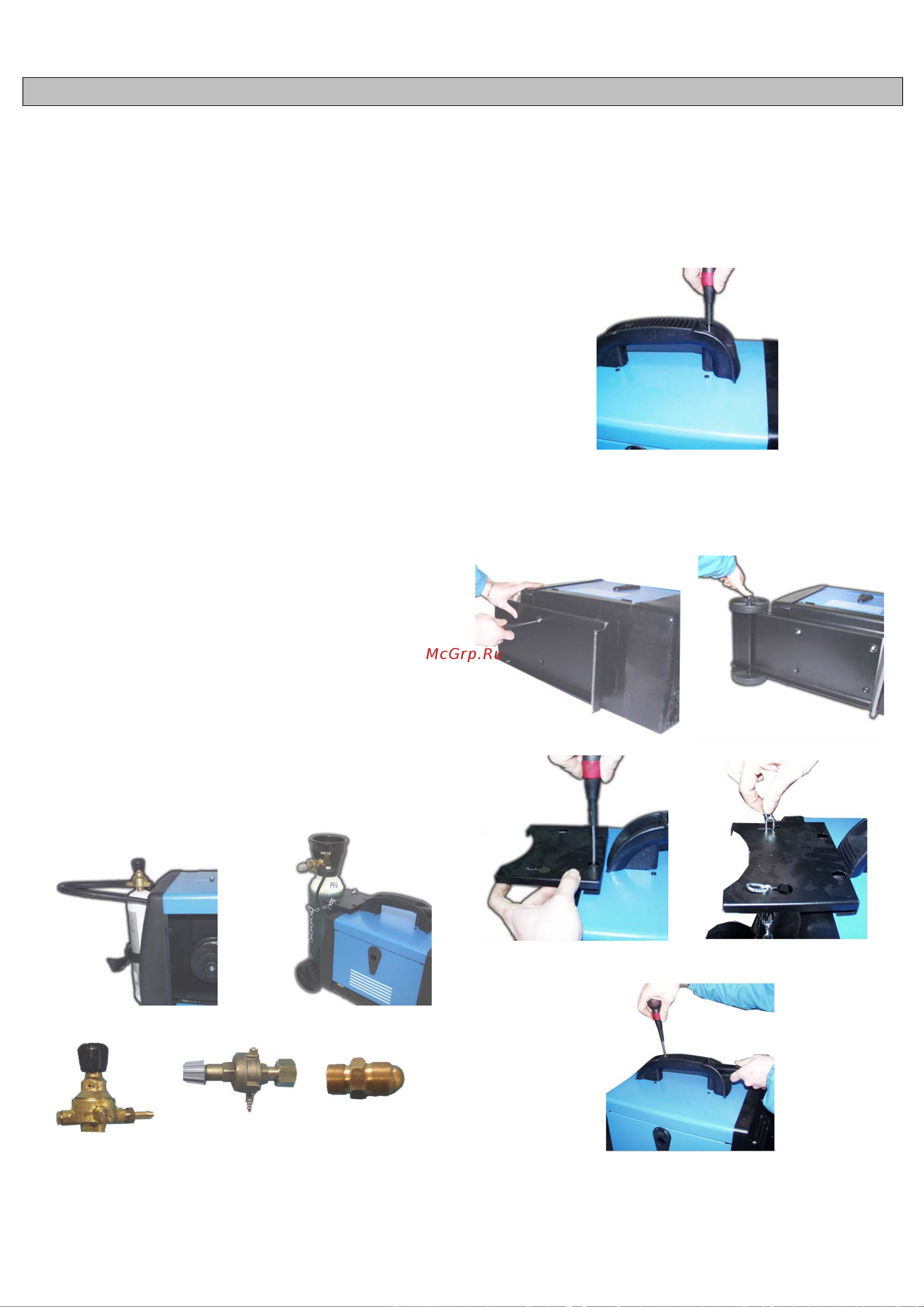

Rys. 1
Rys. 2
Regulowania 1
Kg
Regulowania 5
Kg
Adapter CO2
2.3. PODŁĄCZENIE PRZEWODU ZWROTNEGO
Spawarka jest wyposažona w zwrotny kabel spawalniczy. W trakcie
spawania, kabel zwrotny musi być podłączony do odpowiednio
przygotowanego miejsca na spawanym elemencie. Miejsce podłączenia
powinno być oczyszczone ze smarów, olejów, farby, rdzy oraz innych
zanieczyszczeñ, które mogą wpłynąć ujemnie na charakterystyki
spawania.
W przypadku spawania bez osłony, gazowej przyłącze musi być
podłączone do dodatnich (+) wyjść. Wprzypadku spawania z osłoną,
terminal kablowy musi być podłączony do ujemnych (-) wyjść.
2.4. HANDLE ZGROMADZENIE
Montaż uchwytu, jak pokazano za pomocą śruby.
2.5. ZESTAW KÓŁ (OPCJONALNIE)
Niektóre modele są wyposażone w koła zestaw obejmujący: wspieranie
stóp, piętro, oś, portabombola, łańcuch załączników, przeciągnij uchwyt,
2 koła i dwa plastikowe kapsle lub blokowania coppiglie. Postępuj
zgodnie ze schematem poniżej montażu zestawu.
Do montażu kół następujących wskazówek:
1. Proszę wprowadzić w osi otworów w dolnej tylnej części ciała.
2. Dołącz do kół all'assale.
