Può essere causata da tensione insufficiente, avanzamento filo
irregolare, gas di protezione insufficiente.

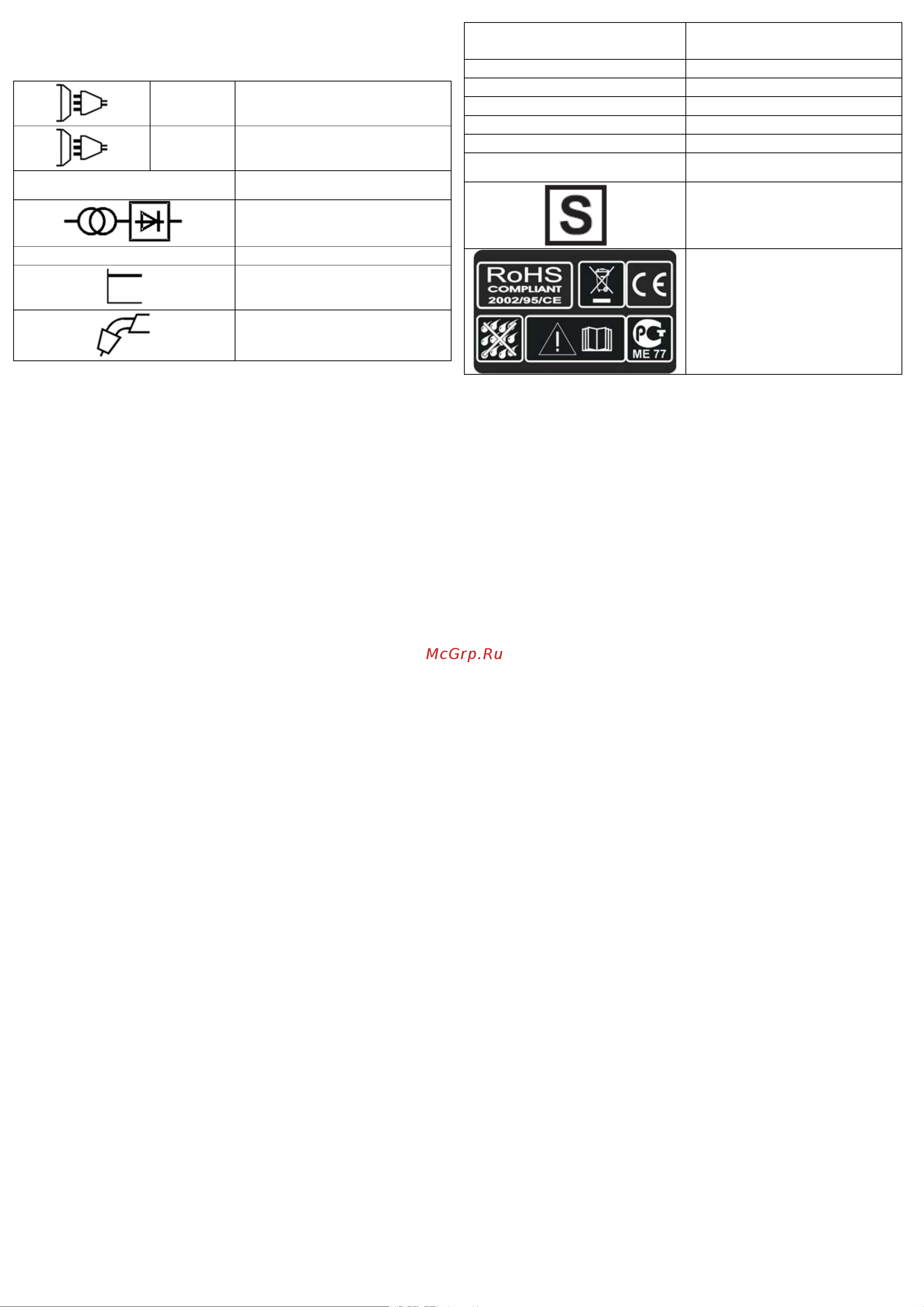

SIGNIFICATO DELLE SCRITTE E DEI SIMBOLI
1 ~
Alimentazione monofase
3 ~
Alimentazione trifase
U
0
… (V)
Valore nominale della tensione di
uscita a vuoto
Trasformatore raddrizzatore
EN 60974 - 1
Norma di riferimento
Caratteristica piatta
Saldatura a filo MIG-MAG
U
1
… (V/Hz)
Valore nominale della tensione di
alimentazione e della frequenza
I
2
… (A)
Corrente di saldatura
I
1 max
… (A)
Corrente massima assorbita
I
1 ef
f
… (A)
Corrente effettiva di alimentazione
X
Duty cycle
IP21
Grado di protezione della saldatrice
H
Classe di isolamento del
trasformatore
Saldatrice adatta all’uso in un
ambiente con rischio accresciuto di
scosse elettriche
Simboli riferiti a norme di sicurezza
RICERCA DEL GUASTO
GUSTO
Il filo non avanza quando
la ruota motrice gira
Alimentazione del filo a scatti o
intermittente
Arco spento
Cordatura di saldatura poroso
La macchina cessa improvvisamente
di funzionare dopo un uso prolungato
RAGIONI
1) Sporco sulla punta
dell’uggello guida filo
2) La frizione dell’aspo
svolgitore è eccessiva
3) Torcia difettosa
1) Ugello di contatto difettoso
2) Bruciature nell’ugello
di contatto
3) Sporco sul solco della ruota
motrice
4) Solco sulla ruota motrice
consumato
1) Cattivo contatto tra pinza di
massa e pezzo
2) Corto circuito tra ugello di
contatto e tubo guidagas
1) Mancanza dello scudo di gas
causato da incrostazioni
nell’ugello guidagas
2) Distanza o inclinazione
sbagliata della torcia
3) Troppo poco gas
4) Pezzi umidi
5) Pezzi con molta ruggine
1) La macchina si è surriscaldata
per un uso eccessivo e la
protezione termica è intervenuta
RIMEDI
Soffiare con aria
Allentare
Controllare guaina guidafilo
Sostituire
Sostituire
Pulire
Sostituire
Stringere la pinza e controllare
Pulire oppure sostituire ugello di contatto
e
ugello guidagas
Pulire dalle incrostazioni o sostituire
La distanza tra la torcia e il pezzo deve
essere di 5 - 10 mm; l’inclinazione non
meno di 60° rispetto al pezzo
Aumentare la quantità
Asciugare con una pistola ad aria calda o
altro mezzo
Pulire i pezzi dalla ruggine
Lasciare raffreddare la macchina per
almeno 20 – 30 minuti
