Инструкция по монтажу
7
AZQS100~140B7V1B+Y1B
Кондиционеры типа «сплит-система»
4P332194-1B – 2015.01
7. Свободное пространство,
необходимое для обслуживания
и монтажа
Свободное пространство, необходимое для монтажа и
обслуживания, показано на иллюстрациях для условий,
когда температура воздуха на входе составляет 35°C (по
сухому термометру), а система работает на охлаждение.
В
регионах, где температура воздуха на входе регулярно
превышает 35°C (по сухому термометру), либо если
ожидается, что тепловая нагрузка на наружные агрегаты
будет регулярно превышать расчетную для максимальной
производительности, необходимо выделить больше
свободного пространства, чем указано со стороны забора
воздуха агрегатов.
Также агрегаты необходимо расположить так, чтобы со
стороны выброса воздуха осталось достаточно свободного
пространства для выполнения монтажа трубопровода
хладагента на месте эксплуатации. Если условия эксплуата
-
ции не соответствуют показанным на чертежах, следует
обратиться к дилеру.

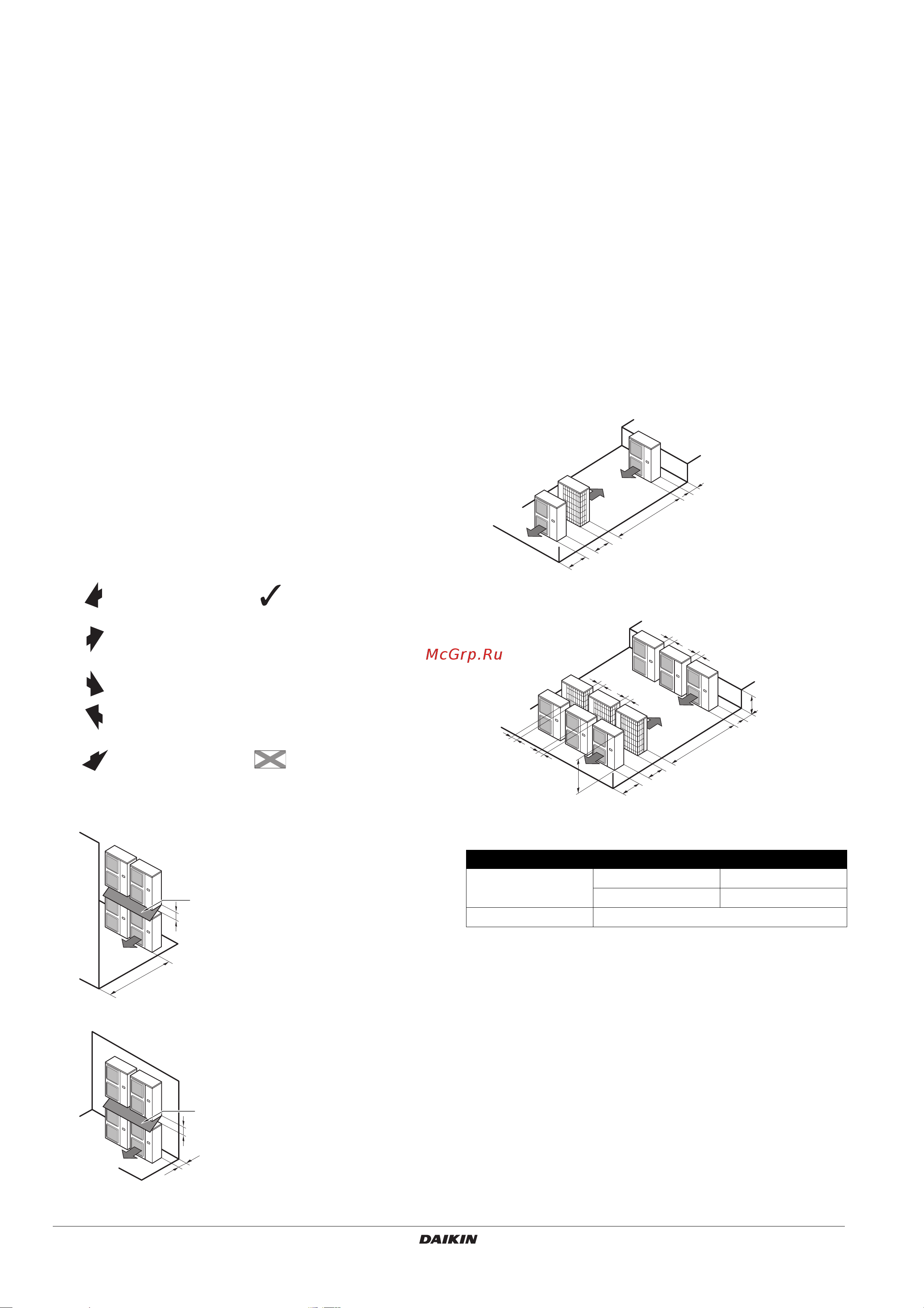

7.1. Правила монтажа
(A) Если агрегаты не устанавливаются друг над другом
(Cмотрите рисунок 1) (единица: мм)
(A-1) Монтаж одного агрегата
(A-2) Монтаж нескольких (2 и более) агрегатов
- Если трубы планируется вывести сбоку, для них
необходимо оставить достаточно свободного
пространства.
(B) Если агрегаты устанавливаются друг над другом
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
Устанавливать агрегаты друг над другом следует не более
чем в два ряда.
Необходимо установить показанный на приведенных выше
иллюстрациях навес над крышей (приобретается по месту
установки), поскольку из наружных агрегатов с направлен
-
ными вниз дренажными отводами может капать конденсат,
способный замерзать.
Верхний наружный агрегат должен быть установлен так,
чтобы его поддон находился на достаточной высоте над
навесом над крышей. Это необходимо во избежание
нарастания льда на внешней поверхности поддона.
Рекомендуется пространство не менее 500
мм.
Если опасность капания конденсата с последующим
замерзанием отсутствует, в монтаже навеса над крышей нет
необходимости. В этом случае пространство между верхним
и нижним наружными агрегатами должно составлять не
менее 100
мм. Следует закрыть разрыв между верхним и
нижним агрегатами, чтобы выброшенный воздух не
засасывался в систему повторно.
(С) При установке агрегатов рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) агрегатов
в
ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
Препятствие
со
стороны забора
воздуха
Имеется препятствие
Препятствие
со
стороны выброса
воздуха
1 В таких случаях закройте
низ монтажной рамы
во
избежание повторного
всасывания
выброшенного воздуха
Препятствие с левой
стороны
Препятствие с правой
стороны
2 В таких случаях можно
установить только два
агрегата.
Препятствие
с
верхней стороны
Такая ситуация
недопустима
A
A Навес над крышей
(приобретается по месту
установки)
A
A Навес над крышей
(приобретается по месту
установки)
L A
L≤H
L≤1/2H ≥250
1/2H<L≤H ≥300
H<L Установка невозможна
A
L
H
