Инструкция по монтажу
9
AZQS100~140B7V1B+Y1B
Кондиционеры типа «сплит-система»
4P332194-1B – 2015.01

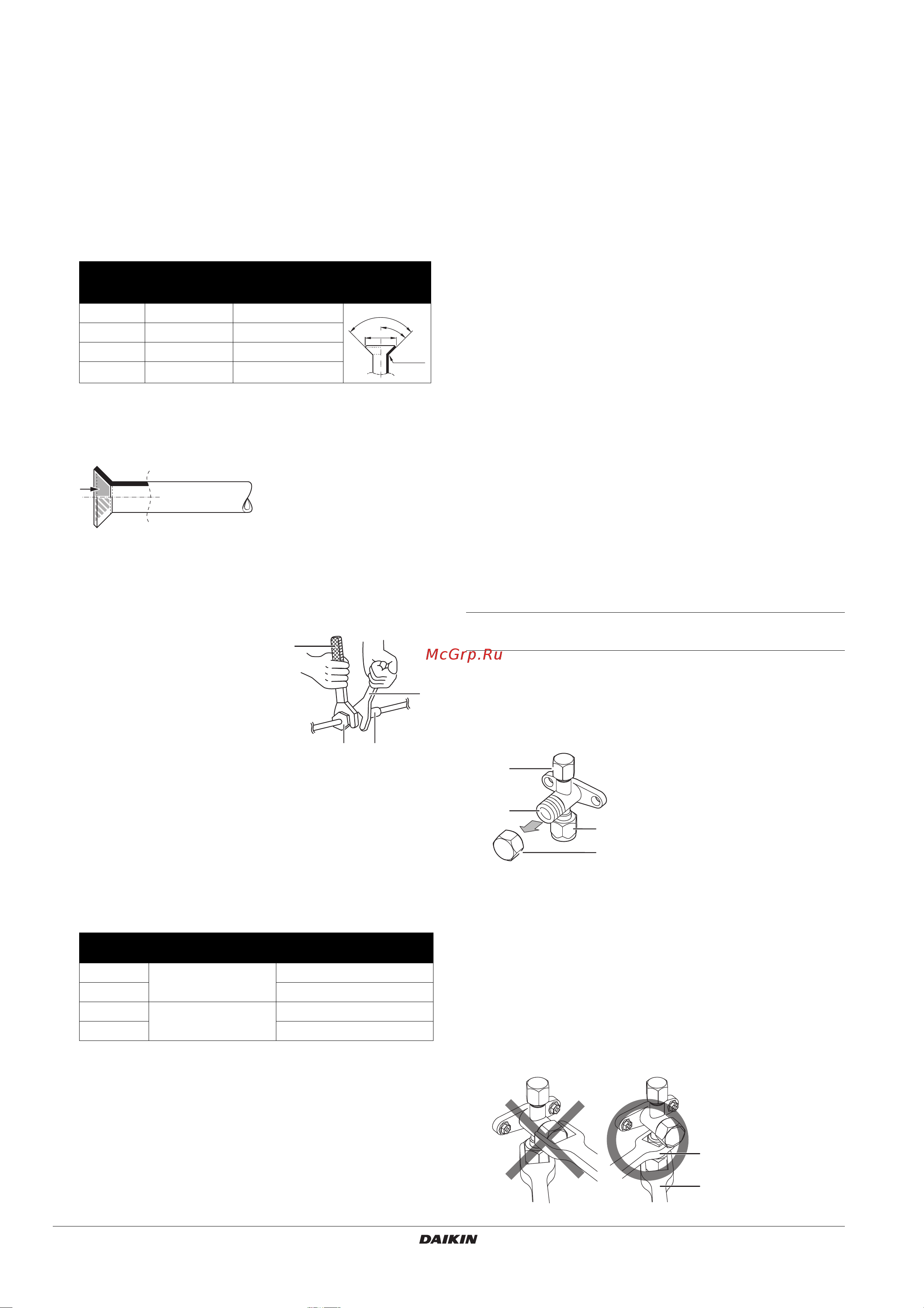

9.1. Правила развальцовки
Раструбы не следует использовать повторно. Во избежание
утечек необходимо каждый раз изготавливать новые.
При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
Используйте только те накидные гайки, которые входят
в
комплект поставки агрегата. Использование других
накидных гаек может привести к утечке хладагента.
В таблице приведены размеры развальцованной части труб и
значения моментов затяжки накидных гаек (если гайки
перетянуть, то можно повредить развальцованную часть трубы).
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к
затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно.
При соединении труб для затяжки накидных гаек всегда
используйте одновременно обычный гаечный и динамо
-
метрический ключи во избежание повреждения гаек и
возникновения утечек.
1 Динамометрический
ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
Не рекомендуется – только в крайнем случае
Если вы окажетесь вынуждены подсоединять трубы без
динамометрического ключа, выполните монтаж описанным
ниже способом.
Затягивайте накидную гайку гаечным ключом до тех пор,
пока сопротивление усилию затяжки внезапно не
увеличится.
Из этого положения затяните накидную гайку, повернув
ее далее на указанный ниже угол.
9.2. Правила пайки
При пайке трубы необходимо продувать азотом.
Продувка азотом предотвращает образование большого
количества оксидированной пленки на внутренней поверх
-
ности труб. Оксидированная пленка оказывает отрицатель-
ное воздействие на клапаны и компрессоры в системе
циркуляции хладагента и препятствует нормальной работе
этой системы.
Азот должен подаваться под давлением 0,02 МПа (этого
достаточно, чтобы он начал выступать на поверхность), при
этом необходимо установить редукционный клапан.
Cмотрите
рисунок 2.
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
Не используйте антиоксиданты при пайке трубных
соединений.
Остатки могут засорить трубы и вызвать поломку
оборудования.
Не пользуйтесь флюсом при пайке медного трубопровода
хладагента. Используйте твердый припойный сплав на
основе фосфорной меди (BCuP), для которого не нужен
флюс.
Флюс оказывает на трубы циркуляции хладагента
исключительно вредное воздействие. Например, если
используется флюс на основе хлора, он вызовет коррозию
трубы, а особенно, если во флюсе содержится фтор, он
ухудшит характеристики масла, используемого в контуре.
9.3. Работа с запорными клапанами
Меры предосторожности при работе с запорными
клапанами
Следите за тем, чтобы во время работы системы оба
запорных клапана были открыты.
На приведенной ниже иллюстрации обозначены названия
деталей запорного клапана, при помощи которых
осуществляется работа с клапаном.
Запорный клапан поставляется с завода в закрытом
состоянии.
Не прилагайте к штоку клапана излишних усилий. Это может
привести к поломке корпуса клапана.
Крепежная пластина запорного клапана может деформи-
роваться, если для ослабления и затяжки накидной гайки
будет использоваться только динамометрический ключ,
поэтому всегда сначала фиксируйте запорный клапан
гаечным ключом, а затем ослабляйте или затягивайте
накидную гайку динамометрическим ключом.
Не упирайте гаечный ключ в крышку штока. Это может
вызвать утечку хладагента.
Размеры
труб (мм)
Момент
затяжки (Н•м)
Размеры
развальцованного
торца трубы А (мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Размеры
труб (мм)
Угол дальнейшей
затяжки (градусы)
Рекомендуемая длина
рычага гаечного ключа (мм)
Ø6,4
60~90
150
Ø9,5 200
Ø12,7
30~60
250
Ø15,9 300
A
90
2
45
2
R=0.4~0.8
1
2
43
1
2
3
4
1 Сервисный порт и крышка
сервисного порта
2 Шток клапана
3 Соединение с трубопроводом
4 Крышка штока
1
2
1 Гаечный ключ
2 Динамо-
метрический ключ
