Инструкция по монтажу
11
AZQS100~140B7V1B+Y1B
Кондиционеры типа «сплит-система»
4P332194-1B – 2015.01
10.1. Предотвращение проникновения посторонних
предметов

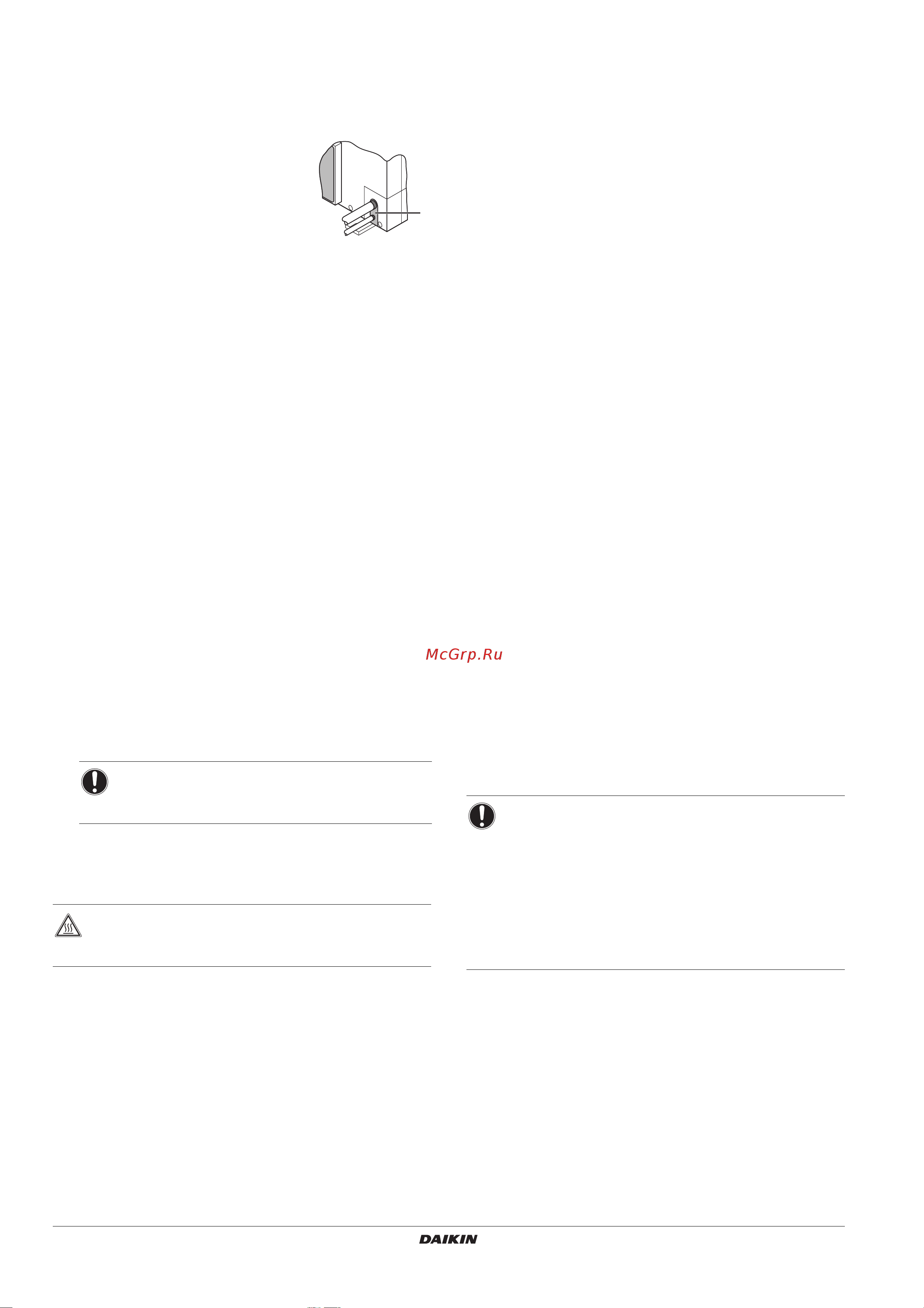

Загерметизируйте все отверстия, через которые проходят трубы,
шпатлевкой или изоляционным материалом (приобретается на
внутреннем рынке) как показано на рисунке.
1 Шпатлевка или изоляционный
материал (местного
производства)
При наличии вероятности проникновения
в
систему через выбивные отверстия
мелких животных заткните отверстия
упаковочным материалом (приобретается
по месту установки).
Проникнувшие в наружный агрегат насекомые и мелкие живот-
ные могут вызвать короткое замыкание в электрической коробке.
Во избежание проникновения в агрегат снега и влажности
выбивные отверстия необходимо герметизировать.
10.2. Меры предосторожности при соединении
прокладываемых по месту трубопроводов
и
выполнении изоляции
Проследите за тем, чтобы трубы внутреннего и наружного
агрегатов не соприкасались с крышкой клеммной колодки
компрессора.
В случае выявления возможности контакта этой крышки
с
изоляцией трубопровода жидкого хладагента измените
высоту как показано на иллюстрации ниже. Также
проследите за тем, чтобы трубопроводы не касались болтов
и внешних панелей компрессора.
Если наружный агрегат установлен выше внутреннего, то
возможно следующее:
Вода, конденсируемая на запорном клапане, может стекать
во внутренний агрегат. Чтобы этого не происходило,
запорный клапан необходимо теплоизолировать.
Если температура воздуха превышает 30°C, а относитель-
ная влажность выше 80%, толщина изоляционного
материала должна быть не менее 20
мм – тогда на поверх-
ности изоляционного материала конденсат скапливаться не
будет.
Обязательно заизолируйте проложенные по месту трубо-
проводы жидкого и газообразного хладагента.
Максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру.
(Cмотрите рисунок 3)
1 Компрессор
2 Трубопроводы наружного и внутреннего агрегатов
3 Герметик и т.п.
4 Изоляционный материал
A Намотайте теплоизоляционный материал на секцию
трубопровода, чтобы она не осталась открытой,
а
затем покройте изоляционный материал виниловой
лентой.
10.3. Рекомендации по применению масляных
ловушек
Во избежание риска того, что масло, задержавшись в вертикальной
трубе после выключения системы, потечет обратно в
компрессор и
возникнет эффект гидравлического сжатия, в
результате чего
циркуляция масла нарушится, на каждом перепаде высоты в 10
м
вертикального участка трубопровода газообразного хладагента
необходимо установить масляную ловушку.
Место установки ловушки (Cмотрите рисунок 7)
A Наружный агрегат
B Внутренний агрегат
C Трубопровод газообразного хладагента
D Трубопровод жидкого хладагента
E Масляная ловушка
H Ловушки необходимо устанавливать на каждом
перепаде высоты в 10
м.
Если наружный агрегат расположен выше внутреннего,
ловушки устанавливать не нужно.
11. Испытание на герметичность
и
вакуумная осушка
По завершении работ по прокладке труб и подсоединению
наружного агрегата ко внутреннему необходимо:
проверить трубопровод хладагента на наличие утечек;
выполнить вакуумную осушку, чтобы удалить влагу из
трубопровода хладагента.
Если существует вероятность присутствия влаги в трубопроводе
хладагента (например, в трубопровод могла проникнуть
дождевая вода), сначала выполните описанную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
11.1. Общие правила
Все трубопроводы внутри агрегата были испытаны на
герметичность на заводе.
Используйте двухступенчатый вакуумный насос с обратным
клапаном, способный вакуумировать до избыточного давления
–100,7
кПа (5 торр абсолютного давления, –755 мм рт. ст.).
Для повышения эффективности подсоедините вакуумный
насос к сервисному порту запорного клапана в контуре
газообразного хладагента и к сервисному порту запорного
клапана в контуре жидкого хладагента.
11.2. Подготовка
(Cмотрите рисунок 8)
1 Манометр
2 Азот
3 Хладагент
4 Взвешивающее устройство
5 Вакуумный насос
6 Запорный клапан
ПРИМЕЧАНИЕ
На любых открытых трубах может образовываться
конденсат.
ОПАСНО!
Запрещается прикасаться к трубопроводам
и
внутренним деталям.
1
ПРИМЕЧАНИЕ
Не вытесняйте воздух из системы, подавая в нее
хладагент. Для откачки установки используйте
вакуумный насос. Дополнительного количества
хладагента для удаления воздуха из системы не
предусмотрено.
Перед проведением испытания на герметичность
и вакуумной осушки убедитесь в том, что запор
-
ные клапаны в контурах газообразного и жидкого
хладагента плотно закрыты.
