AZQS100~140B7V1B+Y1B
Кондиционеры типа «сплит-система»
4P332194-1B – 2015.01
Инструкция по монтажу
4
3. Перед монтажом
3.1. Рамки настоящей инструкции
В настоящей инструкции по монтажу изложены все сведения
о
разгрузке, установке и подсоединению агрегатов AZQS100~140B.
3.2. Меры предосторожности
При срабатывании прерывателя замыкания на землю проверьте
следующее:
Убедитесь в том, что прерыватель совместим с высокими
частотами.
В данном агрегате имеется инвертор, поэтому во избежание
сбоев в работе прерывателя прерыватель должен быть
способен функционировать в условиях присутствия высоких
частот.
3.3. Меры предосторожности при работе
с
хладагентом R410A
При использовании этого хладагента необходимо поддержи-
вать чистоту, сухость и герметичность системы.
- Чистота и сухость
Необходимо исключить возможность попадания в систему
посторонних веществ и примесей (в том числе минеральных
масел и влаги).
- Герметичность
Внимательно прочтите "9. Меры предосторожности при
монтаже труб хладагента" на cтраницe 8 и выполняйте
необходимые действия в соответствии с данной
инструкцией.
Так как хладагент R410A представляет собой много-
компонентную смесь, при дополнительной заправке он
должен находиться в жидком состоянии (если хладагент
находится в газообразном состоянии, его состав изменяется
и нормальная работа системы нарушится).
Внутренние агрегаты, входящие в систему, должны быть
рассчитаны на применение только хладагента R410A.
3.4. Монтаж
Операции монтажа внутреннего агрегата (агрегатов)
описаны в прилагаемой к нему инструкции по монтажу.
На иллюстрациях показан наружный агрегат типа
AZQS140B. Настоящая инструкция также относится
к
наружным агрегатам других типов.
Ни в коем случае не эксплуатируйте агрегат с поврежден-
ными или отключенными термистором нагнетания и
термистором всасывания: это может привести к выходу
компрессора из строя.
При снятии и установке внешних (передних) панелей
агрегатов, на которых находится табличка с наименованием
модели и серийным номером, не перепутайте их местами.
При закрытии сервисной панели момент затяжки не должен
превышать 4,1
Н•м.
4. Принадлежности
Убедитесь в том, что вместе с агрегатом были поставлены
следующие принадлежности:

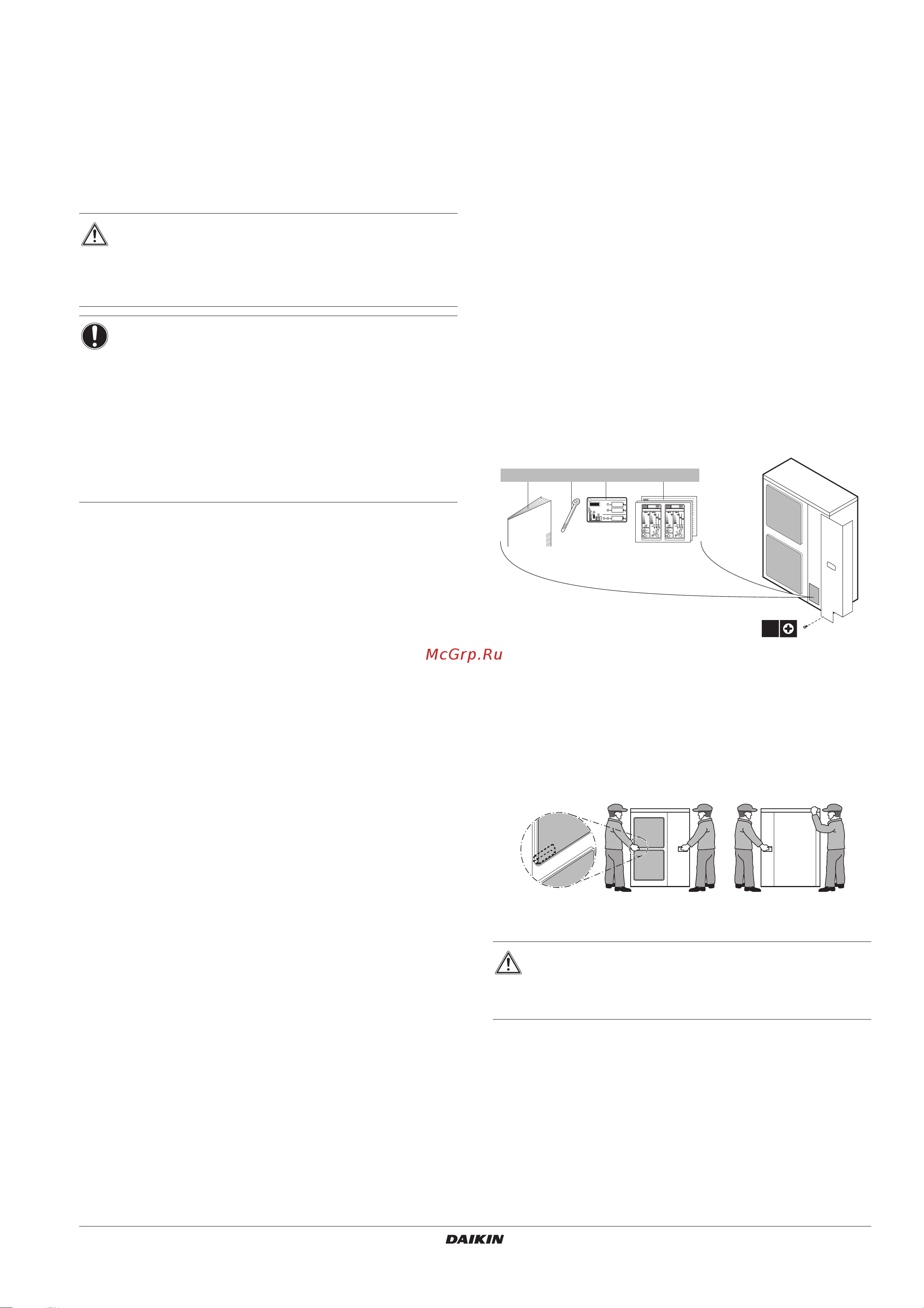

Место нахождения принадлежностей показано на приведенном
ниже рисунке.
1 Инструкция по монтажу
2 Хомут
3 Этикетка с информацией о фторированных газах,
способствующих созданию парникового эффекта
4 Маркировка энергоэффективности
4.1. Погрузочно-разгрузочные операции
При подъеме агрегата беритесь одновременно за левый и
правый захваты как показано на иллюстрации.
Во избежание деформации корпуса беритесь за углы, а не за
впускные отверстия для всасывания воздуха.
ВНИМАНИЕ!
Поскольку максимальное рабочее давление составляет
4,0
МПа или 40 бар, могут потребоваться трубы
с
большей толщиной стенок. См. абзац "8.1. Выбор
материала трубопровода" на cтраницe 8.
ПРИМЕЧАНИЕ:
Сопротивление изоляции компрессора
Если после монтажа в компрессоре скопится
хладагент, сопротивление изоляции может снизиться,
но если оно будет составлять хотя бы 1
MΩ, поломка
машины не произойдет.
Включите питание и не выключайте его в течение
шести часов. Затем проверьте, повысилось ли
сопротивление изоляции компрессора.
Компрессор нагреется, в результате чего
находящийся в нем хладагент будет испарен.
ВНИМАНИЕ!
Не касайтесь оребрения, находящегося с задней
стороны агрегата, и не допускайте его контакта
с
какими бы то ни было объектами.
1x
123 4
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
