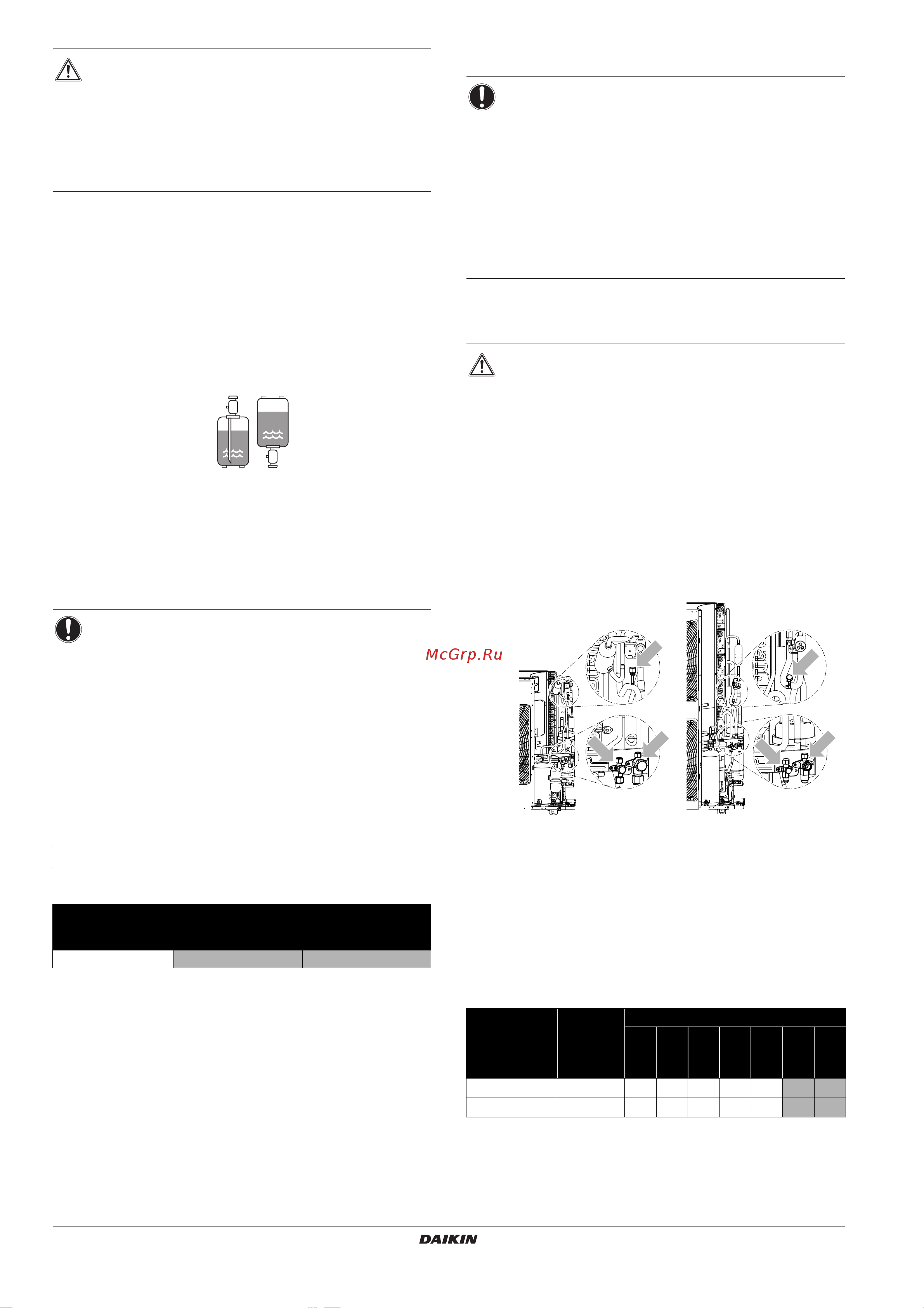

Инструкция по монтажу
13
AZQS100~140B7V1B+Y1B
Кондиционеры типа «сплит-система»
4P332194-1B – 2015.01
В зависимости от длины соединительных трубопроводов
может потребоваться дозаправка системы дополнительным
количеством хладагента.
Заправляйте хладагент только в жидком состоянии через
трубопровод жидкого хладагента. R410A является
смешанным холодильным агентом, поэтому в случае
дозаправки в газообразном состоянии его состав изменится;
после этого нормальная работа системы не гарантируется.
Перед заправкой проверьте, оснащен ли баллон с хлад-
агентом сифонной трубкой, и расположите баллон
соответствующим образом.
Для этой модели заправка дополнительного количества хлад-
агента не требуется, если длина трубопроводов не превышает
30
м.
12.3. Расчет количества хладагента для
дополнительной заправки
Количество дополнительно заправляемого хладагента
зависит от общей длины трубопровода, указанной в таблице
«Максимальная общая длина трубопровода в одну сторону»
абзаца
"8.3. Допустимая длина и перепад высот
трубопроводов" на cтраницe 8.
Более 30 м – добавьте хладагент в количестве,
определяемом по приведенной ниже таблице.
Для дальнейшего техобслуживания отметьте кружком
в
приведенной таблице выбранный объем
Для сплит-систем
Таблица 1: Дозаправка хладагента <единица: кг>
12.4. Полная перезаправка
В случае возникновения необходимости в полной перезаправке
(после утечки и т.п.) определите требуемое количество
хладагента по приведенной ниже информации.
12.5. Полная заправочная масса хладагента
(после
утечки и т.п.)
Общее количество заправляемого хладагента зависит от общей
длины трубопровода, указанной в таблице «Максимальная
общая длина трубопровода в одну сторону» абзаца
"8.3. Допустимая длина и перепад высот трубопроводов" на
cтраницe 8.
Таблица 2: Общее количество заправляемого хладагента
<единица:
кг>
ОПАСНО!
Закрывайте переднюю панель, если оставляете
агрегат без присмотра при включенном питании.
Запрещается производить дозаправку системы
несоответствующими хладагентами и маслами,
это может привести к поломке оборудования,
поэтому проводите заправку только соответст
-
вующим холодильным агентом (R410A).
Заправка из баллона
с
сифонной трубкой
Заправляйте жидкий
хладагент, установив
баллон в прямостоящее
положение.
Заправка из баллона
без сифонной трубки
Заправляйте жидкий
хладагент, установив
баллон в перевернутое
положение.
ПРИМЕЧАНИЕ
За длину трубопроводов принимается длина
трубопровода жидкого хладагента в одну сторону.
Общая длина трубопровода находится
в
пределах
Модель 30~40 м 40~50 м
AZQS100~140 0,5 1,0
ПРИМЕЧАНИЕ
Перед перезаправкой обязательно дополнительно
выполните вакуумную осушку внутренних трубо
-
проводов агрегата. Для этого воспользуйтесь
внутренним сервисным портом агрегата. НЕ исполь
-
зуйте сервисные порты, расположенные на запорных
клапанах (см.
"9.3. Работа с запорными клапанами" на
cтраницe 9), поскольку эффективная вакуумная
осушка через эти порты невозможна.
Наружные агрегаты имеют 1 порт на трубопроводе. Он
находится между теплообменником и 4-ходовым
клапаном.
ПРЕДУПРЕЖДЕНИЕ
Одни секции контура циркуляции хладагента могут
быть изолированы от других компонентами,
выполняющими специфические функции (например,
клапанами). Вот почему контур циркуляции хладагента
оснащается дополнительными сервисными портами
для вакуумирования, сброса и нагнетания давления.
В случае, если на агрегате требуется выполнить пайку,
сначала следует обеспечить отсутствие давления
внутри агрегата. Внутреннее давление необходимо
выпустить, открыв ВСЕ сервисные порты, указанные на
приведенных ниже иллюстрациях. Расположение
зависит от типа модели.
AZQS100+125 AZQS140
Модель
Трубо-
провод
жидкого
хладагента
Длина трубопровода хладагента
5~10
м
10~20 м
20~30 м
30~40 м
40~50 м
50~60 м
60~75 м
AZQS100+125
стандартный
1,9 2,4 2,9 3,4 3,9
— —
AZQS140
стандартный
3,0 3,5 4,0 4,5
5,0 — —
