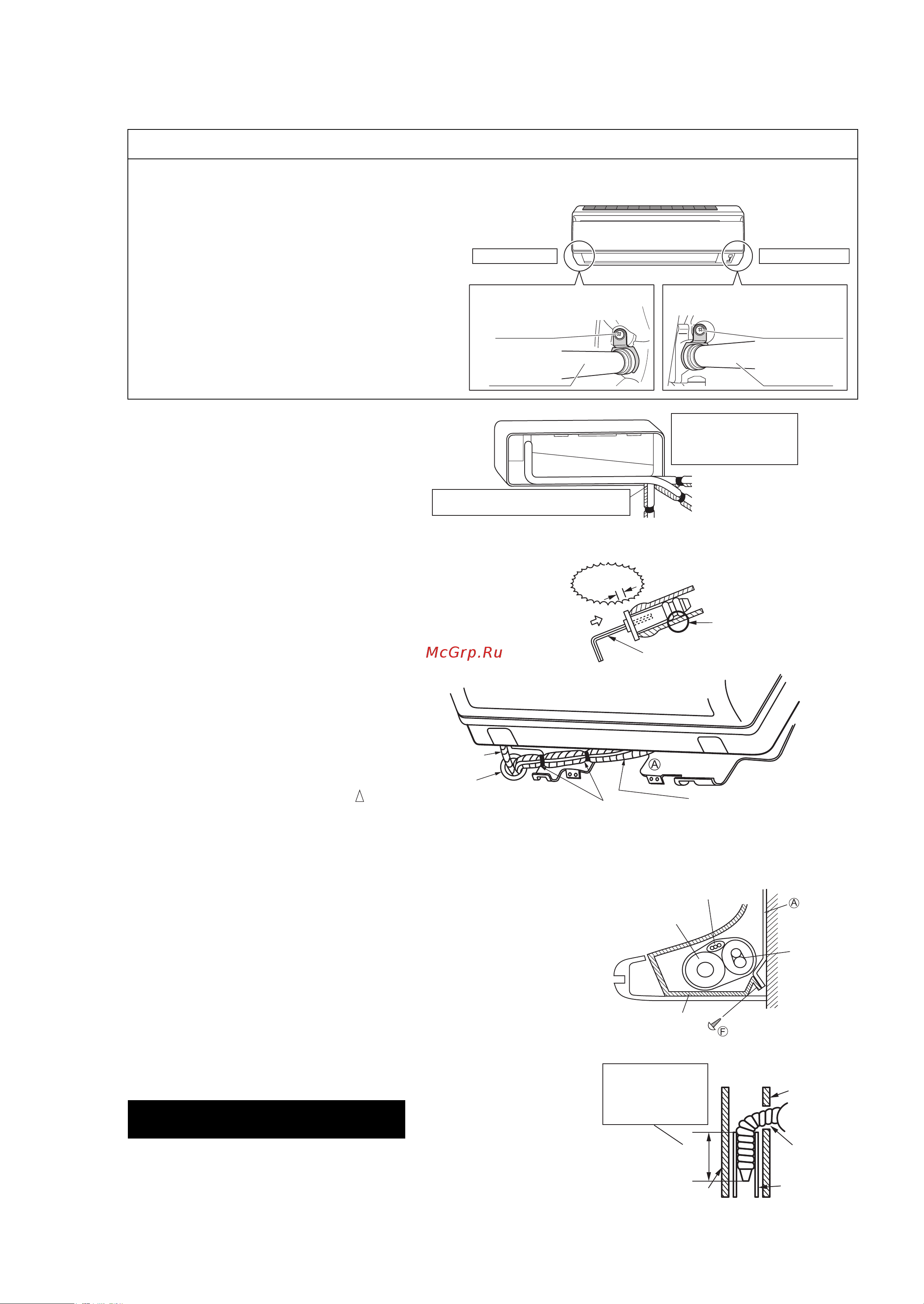

7 Русский
Монтаж внутреннего агрегата
3-2. Расположенный слева трубопровод, отходящий в сторону, назад или вниз.
1) Прикрепите дренажный шланг к нижней
стороне трубопроводов хладагента с
помощью липкой виниловой ленты.
2) Подсоедините дренажный шланг к
дренажному отверстию вместо сливной пробки.
3) Проложите трубопроводы хладагента
согласно отметкам на монтажной
пластине.
4) Проложите трубопроводы хладагента
и дренажный шланг через отверстие
встене. Затем установите внутренний
агрегат на крюки монтажной пластины,
ориентируясь по обозначениям на
верхней
поверхности агрегата.
5) Вытяните соединительные провода.
6) Подсоедините трубопроводы от
внешнего агрегата.
7) Оберните совместно трубопроводы хладагента и дренажный
шланг изоляционной лентой, как показано на рисунке справа
(если дренажный шланг прокладывается через заднюю панель
внутреннего агрегата).
8) Приняв меры предосторожности, чтобы не зажать внутренним
агрегатом соединительные провода, нажмите обеими руками на
нижний край внутреннего агрегата, чтобы надежно закрепить его
на крюках монтажной пластины. Прикрепите внутренний агрегат
кмонтажной пластине винтами (M4 × 12).
3-3. Заделываемая в стену труба.
Руководствуйтесь инструкциями из раздела
1) Вставьте дренажный шланг на эту глубину, чтобы его невозможно
было вытянуть из дренажной трубы.
Замена сливной пробки и дренажного шланга.
• Замена на левой стороне
1) Вывинтите винты крепления изоляции
на правой стороне и снимите дренажный
шланг.
2) Установите на место винт крепления
изоляции на правой стороне.
* (Если не затянуть винт, возможна
утечка воды.)
3)
Снимите сливную пробку на левой стороне
и установите ее на правой стороне.
4) Вставьте дренажный шланг и закрепите
входящим в комплект поставки винтом
крепления внутреннего агрегата.
Расположенный слева трубопровод,
отходящий в сторону, назад или вниз
Место крепления дренажного шланга
* Дренажный шланг расположен на задней панели агрегата.
Передняя панель агрегата
Крепление на правой стороне
(заводская установка)
Крепление на левой стороне
Сливной шланг Сливной шланг
Винт крепления
изоляции
Винт крепления
изоляции
Левая сторона Правая сторона
Удалить крышку отверстия под расположенный
слева и отходящий вниз трубопровод.
Удалить крышку отверстия
под расположенный слева
и отходящий в сторону
трубопровод.
Расположенный слева и отходящий вниз трубопровод
Расположенный слева и отходящий
в сторону трубопровод
Расположенный слева и отходящий
назад трубопровод
Установка сливной пробки.
Без зазора.
Не наносите смазочное
масло (фреоновое масло) на
сливную пробку при установке.
Масло повреждает
сливную пробку
и приводит к утечке воды.
Вставить шестигранный ключ (4 мм).
Дренажный
шланг
Загерметизируйте это
отверстие замазкой или
уплотняющим материалом.
Скрепить липкой
виниловой лентой.
Монтажная платина
Оберните изоляционную ленту
вокруг изгиба трубопроводов
хладагента.
Перекрывайте не менее
половины ширины
ленты новым витком.
Трубопроводы
хладагента
Сливной шланг
Нижняя рама
M4 × 12 (2 шт.)
Монтажная
пластина
Проводка между агрегатами
Внутренняя
стена
Дренажная
труба из
винилхлорида
(VP-30)
Сливной шланг50 мм
или более
Вставить дренажный
шланг на эту глубину,
чтобы его невозможно
было вытянуть из
дренажной трубы.
Наружная стена
