Русский 8
Английский

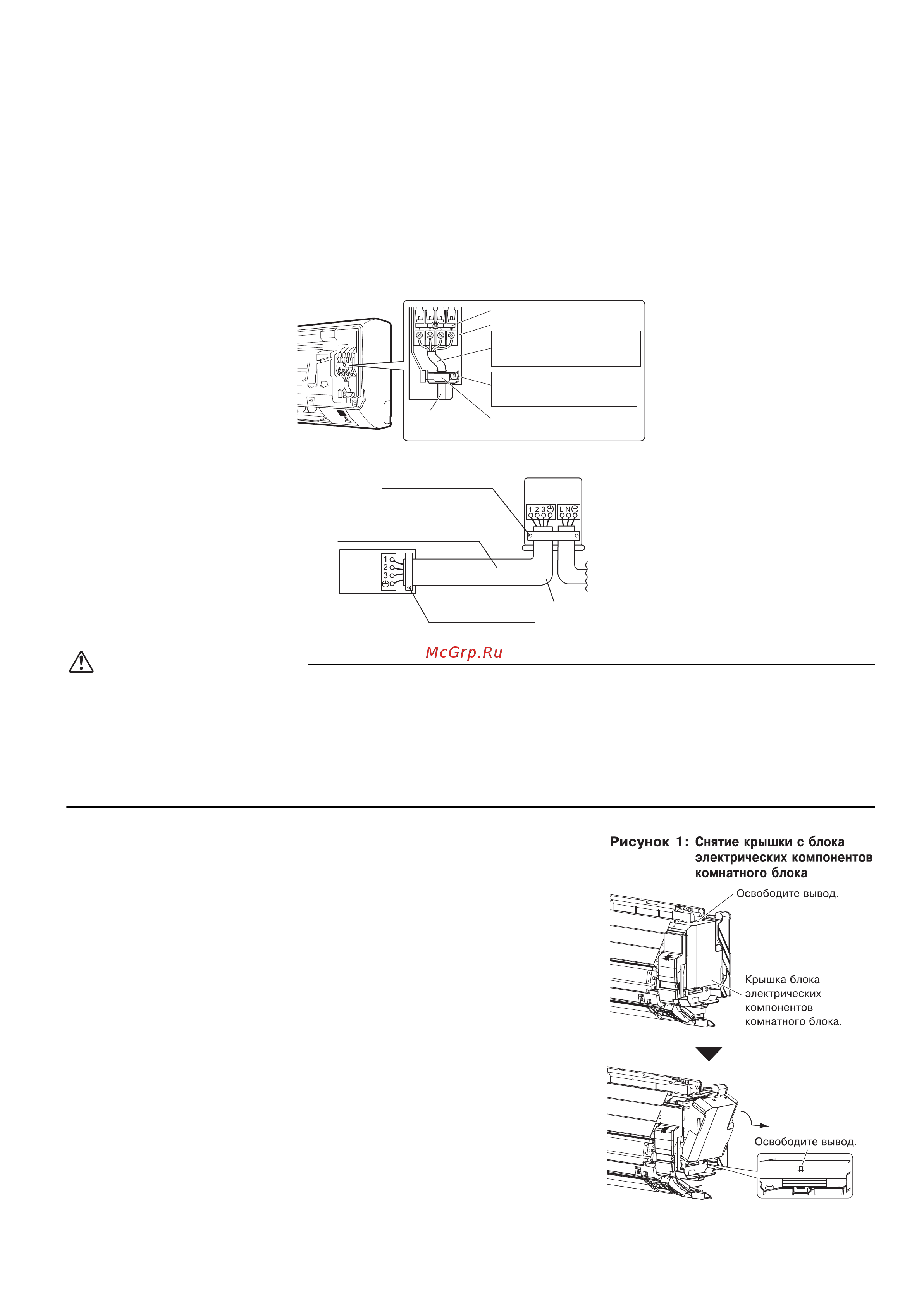

Монтаж внутреннего агрегата
4. Проводка.
1) Удалите изоляцию с концов проводов (15 мм).
2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного
агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.
3) Подсоедините провода заземления к соответствующим клеммам.
4) Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью
фиксатора.
5)
В случае подключения к системе адаптера. Проложите кабель дистанционного управления и подсоедините
кразъему S21. (См. раздел 5. Подключение проводного пульта ДУ.)
6) Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.
ПРЕДУПРЕЖДЕНИЕ
1) Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
2) Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную
колодку для питания дренажного насоса и т. п.) Это может привести
к поражению электрическим током или
возгоранию.
3) Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
5. Подключение проводного пульта ДУ.
* Если с правой стороны внутреннего агрегата имеется достаточное
рабочее пространство, работы можно выполнять, не снимая
коробку электрических компонентов. Чтобы работать более
эффективно, пропустите действия, связанные со снятием и
монтажом коробки электрических компонентов.
5-1.
Снимите переднюю решетку (2 винта).
5-2.
Снимите сервисную крышку (1 винт).
5-3.
Снимите крышку с коробки электрических
компонентов внутреннего агрегата (рис. 1).
*5-4.
Снимите коробку электрических компонентов
внутреннего агрегата.
1) Снимите заслонку.
2) Отсоедините кабель связи.
3) Разъедините разъем (S200).
4) Снимите термистор с теплообменника.
5) Вывинтите монтажный винт коробки электрических компонентов
(1 винт).
H05RN
Клеммная колодка
Коробка электрических компонентов
Фиксатор проводки
Используйте
провода указанного типа.
Расположите провода так, чтобы
сервисная крышка надежно
крепилась.
Если длина провода превышает
10 м, используйте провода
диаметром 2,0 мм.
Надежно закрепите
провода винтами клемм.
Наружный
агрегат
Внутрен-
ний
агрегат
Надежно закрепите держатель
проводов, чтобы на провода не
воздействовали внешние силы.
Надежно закрепите
провода винтами клемм.
3PRU291651-1V.book Page 8 Monday, June 8, 2015 9:39 AM
