Монтаж внутреннего агрегата

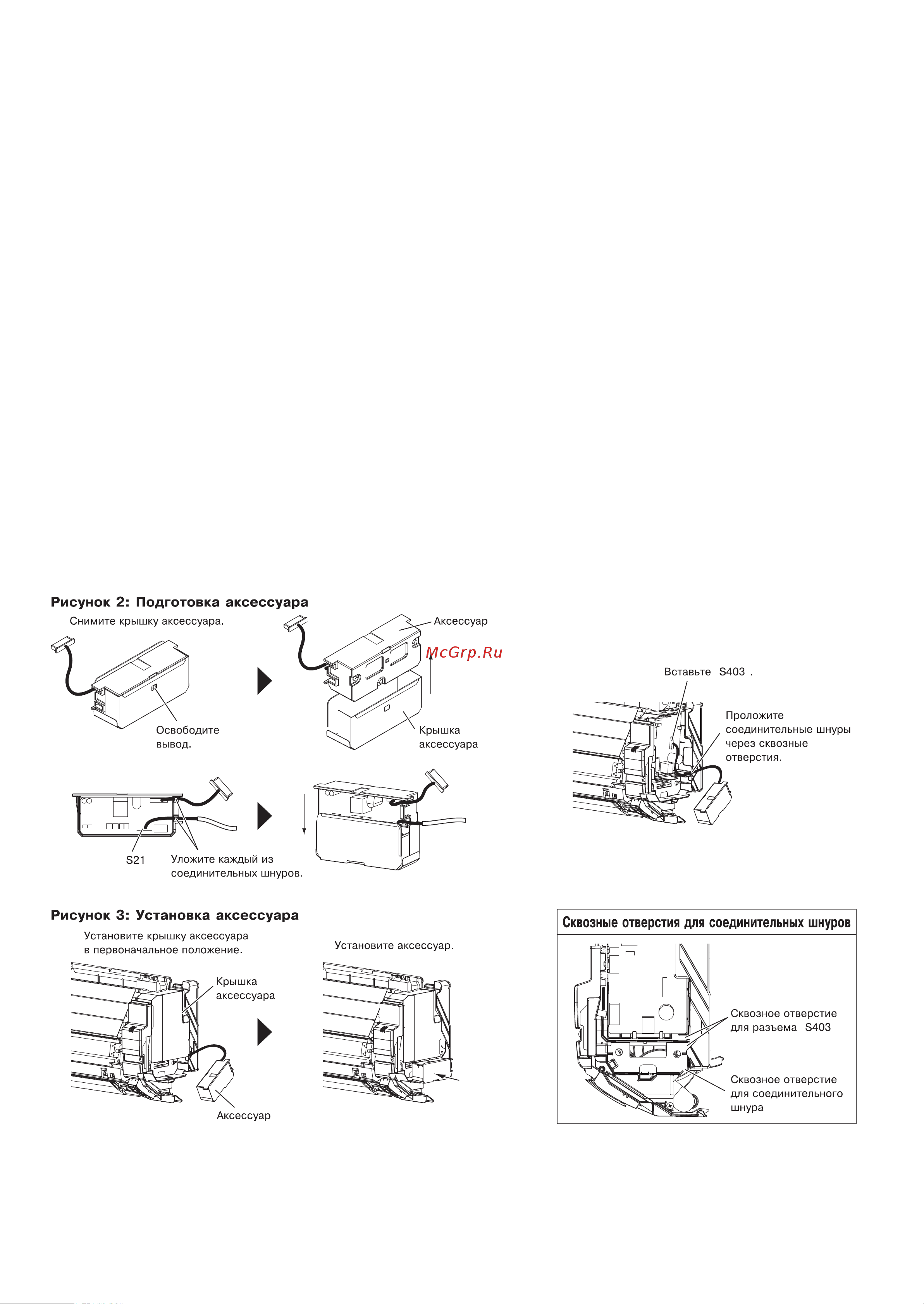

5-5. Подготовьте дополнительное оборудование (отдельное изделие) (рис. 2).

1) Снимите крышку с дополнительного оборудования (отдельное изделие).

2) Вставьте соединительный кабель в разъем "S21" (белый) дополнительного оборудования (отдельное

изделие).

3) Проложите соединительные кабели через вырезы в дополнительном оборудовании, затем установите

крышку дополнительного оборудования в исходное положение.

4) Вставьте разъем дополнительного оборудования (отдельное изделие) в разъем "S403" коробки

электрических компонентов внутреннего агрегата. Проложите соединительный кабель

через вырез

в коробке электрических компонентов внутреннего агрегата.

5-6. Установите крышку коробки электрических компонентов в исходное

положение (рис. 3).

5-7.

Установите дополнительное оборудование (отдельное изделие) (рис. 3).

1) Установите дополнительное оборудование (отдельное изделие) в коробку электрических компонентов

внутреннего агрегата.

2) Проложите соединительный кабель, как показано на рис. 3.

*5-8.

Установите коробку электрических компонентов внутреннего агрегата в исходное

положение.

1) Установите заслонку.

2) Установите коробку электрических компонентов (1 винт).

3) Установите термистор в исходное положение на теплообменнике.

4) Установите разъем S200 в исходное положение.

5) Подсоедините кабель связи.

5-9.

Установите переднюю решетку в исходное положение (2 винта).

5-10.

Установите сервисную крышку (1 винт).
