Daikin FTX-J3 [8/17] Монтаж внутреннего агрегата
![Daikin FTX-J3 [8/17] Монтаж внутреннего агрегата](/views2/1935495/page8/bg8.png)
5 Русский
Монтаж внутреннего агрегата
1. Установка монтажной пластины.
• Монтажную пластину следует установить на стену, которая способна выдержать вес внутреннего агрегата.
1) Временно закрепите монтажную пластину на стене. Убедитесь в том, что панель расположена горизонтально
иотметьте точки для сверления отверстий на стене.
2) Закрепите монтажную пластину на стене винтами.

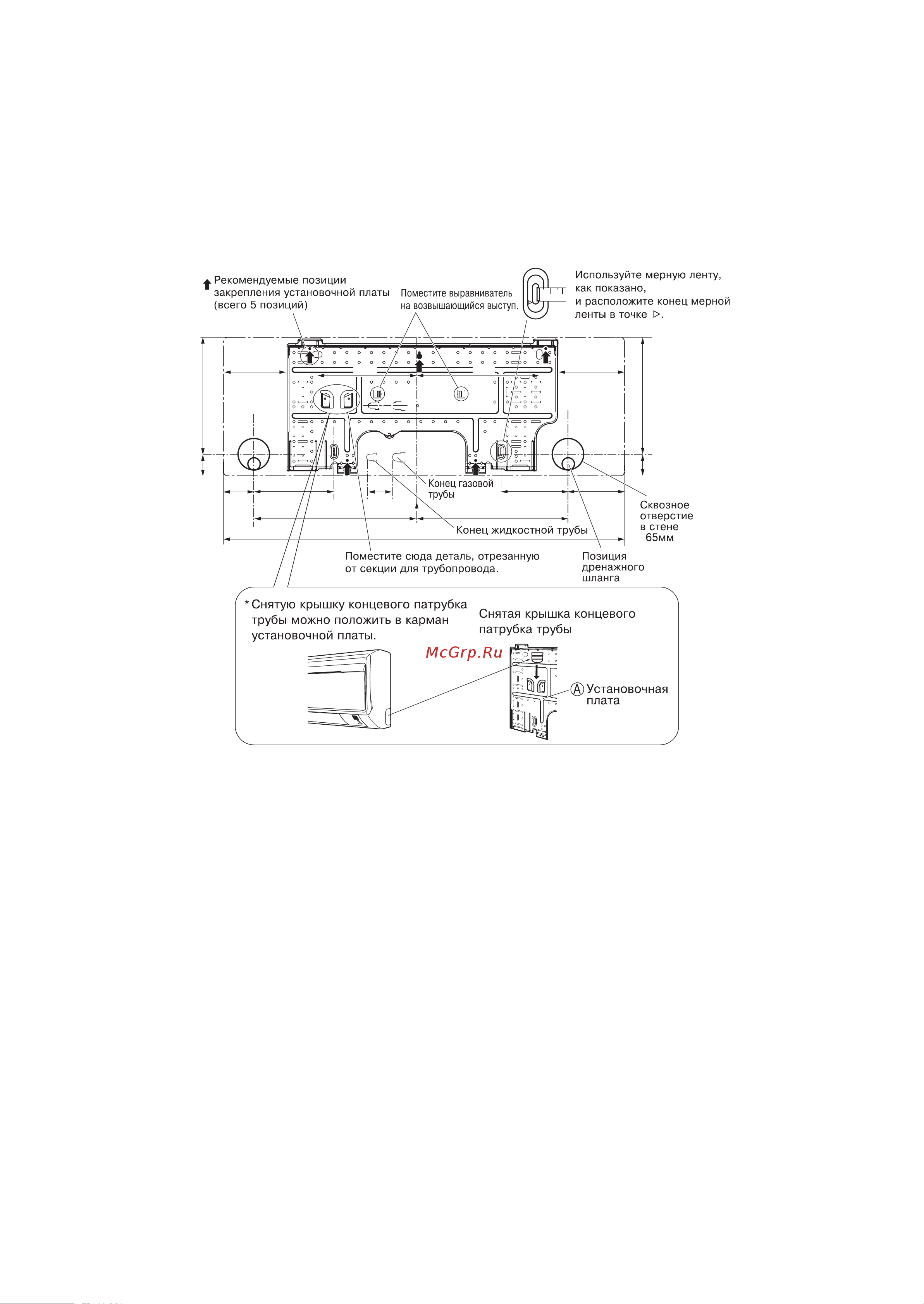

Рекомендуемые точки крепления монтажной пластины и размеры
770
ø
41,3
41,3
241,7
54
330,5
241,7
160
54,5
50160
101120,5
331
203 247
3PRU291651-1V.book Page 5 Monday, June 8, 2015 9:39 AM
