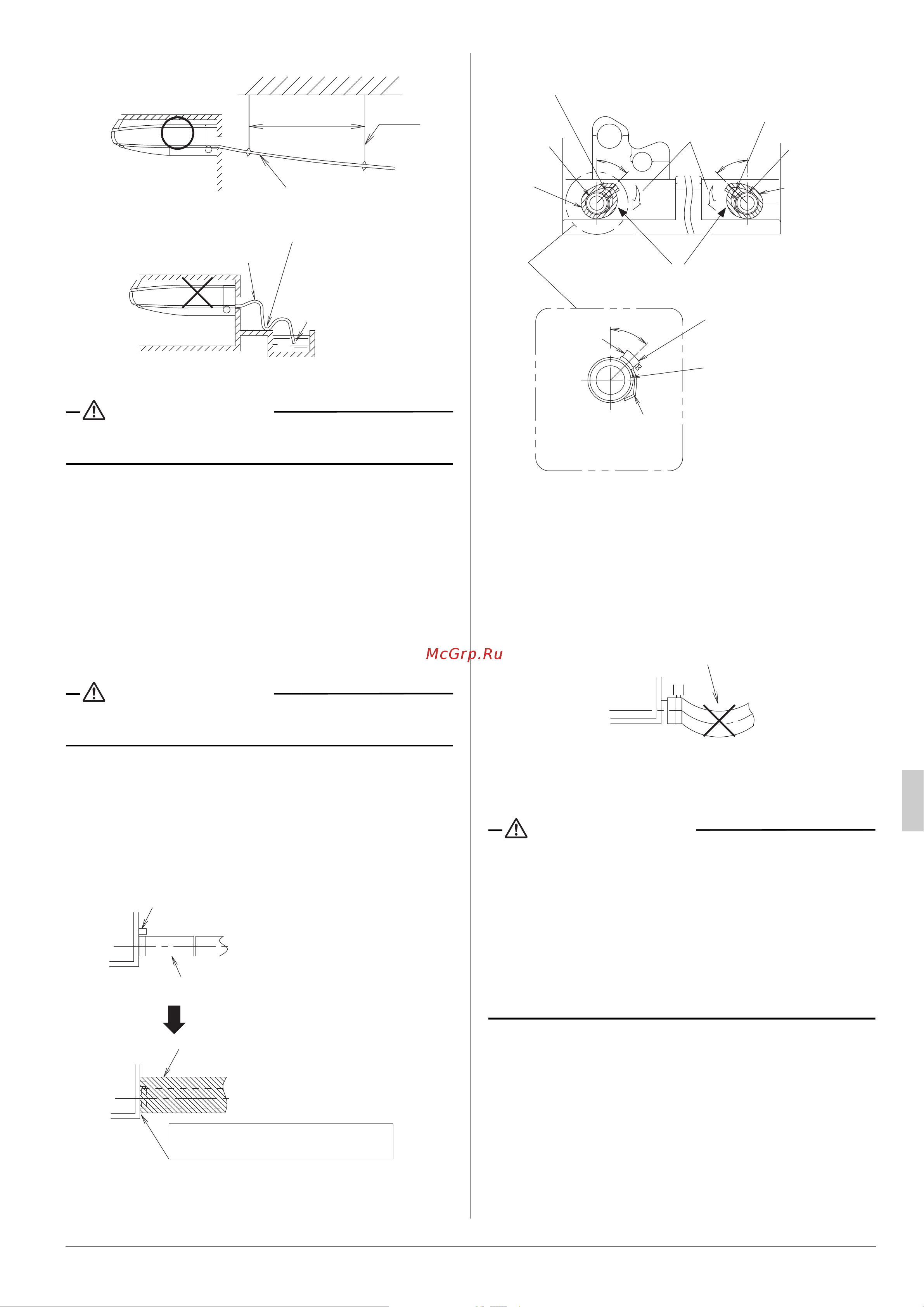

Русский 10
ПРЕДОСТЕРЕЖЕНИЕ
Если вода скопится в дренажном трубопроводе, он
может закупориться.
• Следует использовать сливной шланг (1) и металличе-
ский зажим (2), имеющиеся в комплекте. Также
вставьте сливной шланг (1) в основание дренажного
гнезда и плотно закрепите его металлическим зажимом
(2). (См. рис. 25 и 26)
(Устанавливайте металлический зажим (2) таким обра-
зом, чтобы место соединения зажима находилось под
углом 45°, как показано на рис. 26)
(Запрещается закр
еплять сливной шланг на дренажном
гнезде. В противном случае техническое обслуживание
и осмотр теплообменника и других компонентов будет
невозможно.)
ПРЕДОСТЕРЕЖЕНИЕ
При использовании старого сливного шланга, колена
или зажима возможна утечка воды.
• Загните конец металлического зажима (2), чтобы изоля-
ционный материал не образовывал выпуклость.
(См. рис. 26)
• При выполнении изоляции наматывайте имеющийся в
комплекте изоляционный материал (большой) (8) от
металлического зажима (2) и сливного шланга (1) в
направлении, указанном стрелкой. (См. рис. 25 и 26)
• Убедитесь, что установлены все дренажные трубопро-
воды для вн
утренних блоков.
• Не допускайте отклонения сливного шланга (1) во вну-
треннем блоке. (См. рис. 27)
(Возможно возникновение нехарактерного шума, напри-
мер бурления.)
(В случае отклонения сливного шланга (1) возможно
повреждение решетки воздухозаборника.)
•
Установите опоры на расстоянии 1 - 1,5 метров таким
образом, чтобы трубопровод не отклонялся.
(См. рис. 23)
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание попадания пыли во внутренний блок
заделайте образовавшийся зазор между трубопрово-
дом и краем отверстия шпатлевкой или уплотнитель-
ным материалом (приобретается на месте).
При одновременной прокладке трубопровода и про-
водки пульта дистанционного управления через одно
отверстие уплотнителем заполняйте зазор между
крышкой и трубопроводом после выполнения дейст-
вия № 8. РАБОТА С ЭЛ
ЕКТРИЧЕСКОЙ ПРОВОДКОЙ
завершена.
< ПРЕДОСТЕРЕЖЕНИЕ >
• Во избежание воздействия чрезмерного усилия на
сливной шланг (1) его не следует сгибать или скручи-
вать. (В противном случае это может привести к
утечке воды).
• При прокладке централизованного дренажного тру-
бопровода следуйте рекомендациям, приведенным
на рис. 28. Толщина централизованного дренажного
трубопровода должна соответствовать производи-
тельности внутреннего блока, который к нему бу
дет
подключаться. (см. технический документ)
Правильно
Неправильно
Опоры
1-1,5м
Уклон вниз на
1/100 или более
Не поднимать
Убедитесь в
отсутствии люфта
Убедитесь в том,
что он не
находится в воде
Рис. 23
Рис. 24
Изоляционный материал (большой) (8)
(дополнительная принадлежность)
Металлический зажим (2)
(дополнительная принадлежность)
Сливной шланг (1)
(дополнительная принадлежность)
Рис. 25
Не допускайте зазоров во
избежание образования конденсата.
Место
затяжки
Изоляционный
материал
(большой) (8)
(дополнительная
принадлежность)
Изоляционный
материал
(большой) (8)
(дополнительная
принадлежность)
Металлический зажим (2)
(дополнительная
принадлежность)
Металлический зажим (2)
(дополнительная
принадлежность)
Сливной шланг (1)
(дополнительная
принадлежность)
Сливной шланг (1)
(дополнительная
принадлежность)
(Для левой задней/
левой стороны)
(Для правой
задней/правой
стороны)
Направление
вставки отвертки
Порядка 45°
Порядка 45°
Порядка 45°
Изоляционный
материал
(большой) (8)
Направление
обмотки
Рис. 26
Согните наконечник,
не снимая герметик
(большой) (8)
Сливной шланг (1)
(дополнительная
принадлежность)
Металлический зажим (2)
(дополнительная принадлежность)
Не отгибать
Рис. 27
09_RU_3P368557-2.fm Page 10 Tuesday, December 16, 2014 11:48 AM
