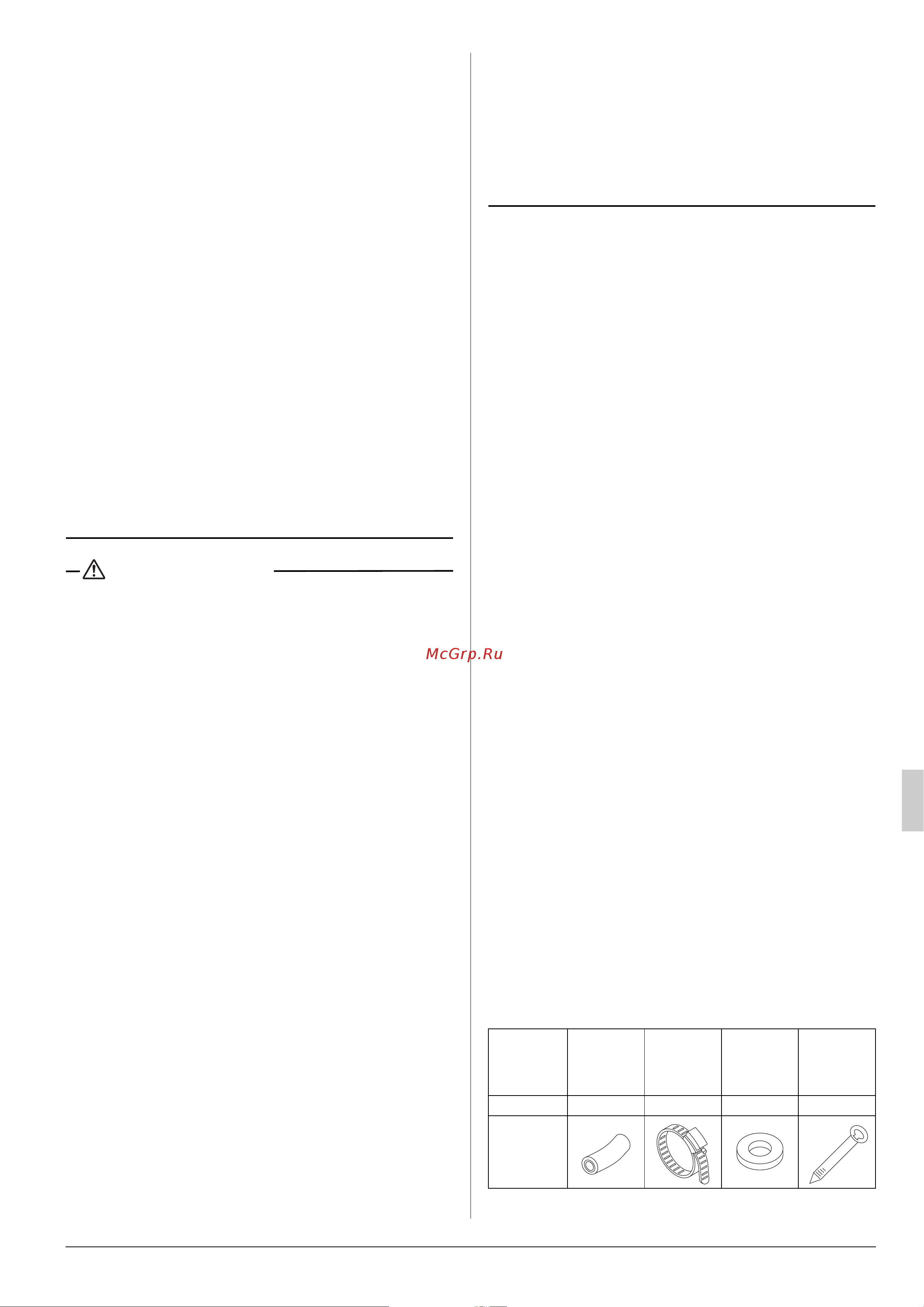

Daikin FXHQ-A [3/20] Подготовка к монтажу
![Daikin FXHQ-A [3/20] Подготовка к монтажу](/views2/1935562/page3/bg3.png)
Русский 2
• Отключайте подачу питания перед тем как прикасаться
к электрическим компонентам.
Если прикоснуться к детали под напряжением, можно
получить удар электротоком.
• Убедитесь, что все провода закреплены, используется
специальная проводка и никакие внешние силы не
действуют на разъемы клеммной колодки или провода.
Неплотное соединение или крепление проводов может
стать причиной перегрева или возг
орания.
• При выполнении проводки между внутренним и
внешним блоком и подключением к источнику питания
аккуратно укладывайте провода таким образом, чтобы
крышку блока управления можно было легко закрепить.
Если крышка блока управления не встала на свое
место, возможен перегрев разъемов, поражение
электрическим током или возгорание.
• Если во время монтажа возникает утечка г
азообразного
хладагента, немедленно проветрите место выполнения
работ.
При контакте газообразного хладагента с пламенем
может образоваться ядовитый газ.
• После завершения установки убедитесь в отсутствии
утечек газообразного хладагента.
Ядовитый газ может образоваться в том случае, если
газообразный хладагент, выпускаемый в помещение в
результате утечки, вступает в контакт с таким
источником пламени, как теп
ловентилятор, печь или
плита.
•
Запрещается дотрагиваться непосредственно до
случайно вытекшего хладагента. Это может стать
причиной серьезных травм вследствие обморожения.
ПРЕДОСТЕРЕЖЕНИЕ
• Установите дренажный трубопровод в соответствии с
руководством по монтажу для обеспечения хорошего
стока воды и заизолируйте трубопровод для
предотвращения образования на нем конденсата.
Неправильно проложенный дренажный трубопровод
может стать причиной утечки воды и порчи мебели
вследствие попадания на нее влаги.
• Устанавливайте кондиционер воздуха, прокладывайте
шнур питания и соединительные провода на у
далении не
менее 1 метра от телевизионной или радиоаппаратуры с
целью предотвращения искажения изображений или
возникновения шумов.
(В зависимости от силы радиоволн расстояние в 1 метр
может быть недостаточным для предотвращения
возникновения шумов.)
• Устанавливайте внутренний блок на возможно большем
удалении от люминесцентных ламп.
При наличии беспроводного пульта дистанционного
управления в комнате, освещаемой элек
тронными
люминесцентными лампами (инверторного типа или с
быстрым запуском), расстояние передачи сигнала
может быть короче.
• Не устанавливайте кондиционер воздуха в следующих
местах:
1. В местах скопления масляного тумана или паров,
например в кухне.
Возможно выпадение пластмассовых деталей
вследствие загрязнения, либо возникновение
утечек воды.
2. В местах с выделением коррозионного газа,
например паров сернистой кислоты.
Коррозия медных труб или припаянных компонентов
может привести к утечке хладагента.
3. В местах, где установлено оборудование,
испускающее электромагнитные волны.
Электромагнитные волны могут мешать работе
системы управления, а также могут стать причиной
неисправности оборудования.
4. В местах с возможной утечкой воспламеняемых
газов, с наличием суспензии углеродного волокна
или во
спламеняемой пыли в воздухе, а также в
местах работы с такими летучими воспламеняемыми
веществами, как растворитель или бензин.
В случае утечки газа и его скопления вокруг
кондиционера воздуха возможно возгорание.
• Кондиционер не предназначен для использования в
потенциально взрывоопасной атмосфере.
2. ПОДГОТОВКА К МОНТАЖУ
Во время распаковки и перемещения внутреннего
блока после распаковки не прилагайте усилий к трубо-
проводу (для хладагента и дренажа) и резиновым
деталям.
• Обязательно проверьте заранее, что в установке
используется хладагент R410A.
(Система будет работать неправильно, если будет
использоваться другой хладагент.)
•
При монтаже наружного блока пользуйтесь руководством
по монтажу, прилагаемым к наружному блоку.
• Не выбрасывайте приспособления, пока монтажные
работы не будут завершены.
• После того, как внутренний блок будет внесен в
помещение, чтобы не повредить его, примите меры по
защите внутреннего блока упаковочными материалами.
(1) Определите маршрут, по которому блок будет вно-
ситься в помещение.
(2)
Не распаковывайте блок, пока он не будет внесен в
помещение, в котором будет осуществляться монтаж.
В том случае, если требуется снять упаковку, во избе-
жание механических повреждений внутреннего блока
во время подъема, используйте канат из мягкого мате-
риала или защитные панели в комплекте с веревкой.
• Попросите заказчика эксплуатировать кондиционер
воздуха только после предварительного прочтения
руководства по эксплуатации.
Проинструктируйте заказчика относительно
эксплуатации кондиционера воздуха (в частности, как
очищать воздушные фильтры, устанавливать режимы
работы и настраивать температуру).
• Для выбора места установки воспользуйтесь схемой
установки (обычно находится в упаковочной коробке).
• Запрещается эксплуатировать кондиционер воздуха в
местах с повышенной к
онцентрацией соли в воздухе,
таких как побережья, автомобили, суда, а также в
местах, где возможны частые перепады напряжения,
таких как промышленные предприятия.
• Снимите с корпуса устройства статическое напряжение
при укладке проводов, когда крышка блока управления
открыта.
В противном случае возможно повреждение
электрических деталей.
2-1 ПРИНАДЛЕЖНОСТИ
Проверьте наличие приведенных ниже принадлежно-
стей, прилагаемых к внутреннему блоку.
Наименова-
ние
(1) Слив-
ной шланг
(2) Метал-
лический
зажим
(3) Шайба
для подве-
сного крон-
штейна
(4) Зажим
Количество 1 шт.1 шт.8 шт.7 шт.
Форма
09_RU_3P368557-2.fm Page 2 Tuesday, December 16, 2014 11:48 AM
