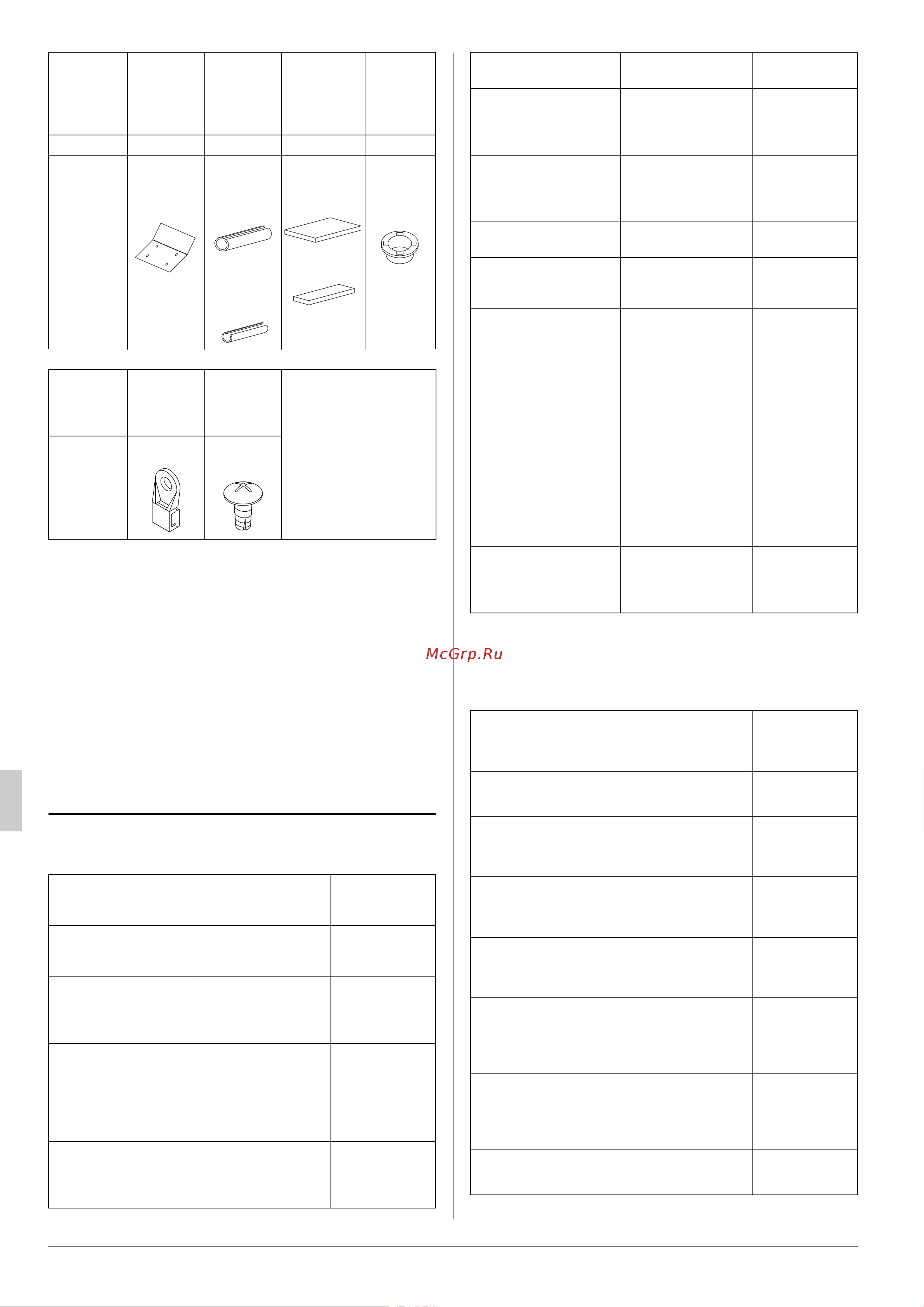

Daikin FXHQ-A [4/20] 2 дополнительные принадлежности
![Daikin FXHQ-A [4/20] 2 дополнительные принадлежности](/views2/1935562/page4/bg4.png)
3 Русский
2-2 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
• Для данного внутреннего блока требуется отдельный
пульт дистанционного оборудования.
• Предусмотрены пульты дистанционного управления 2
типов: проводные и беспроводные.
Установите пульт дистанционного управления в месте,
указанном заказчиком.
Соответствующую модель см. в каталоге.
(Инструкции по установке см. в руководстве по монтажу,
прилагаемому к пульту дистанционного управления.)
В ХОДЕ РАБОТЫ СЛЕДУЕТ ОБРАЩАТЬ ВНИМА-
НИЕ НА СЛЕДУЮЩИЕ МОМЕНТЫ. ПО ОКОНЧА-
НИИ РАБОТЫ ЕЩЕ РАЗ ВСЕ ПРОВЕРЬТЕ.
1. Позиции для проверки после окончания монтаж-
ных работ
Следует произвести повторную проверку согласно
пунктам раздела “МЕРЫ ПРЕДОСТОРОЖНОСТИ”.
2. Пункты, которые необходимо проверить во время
доставки
Наименова-
ние
(5) Схема
установки
Изолирую-
щая
вставка
Изоляцион-
ный мате-
риал
(10) Пла-
стиковая
изоляци-
онная
трубка
Количество 1 лист 1 шт.1 шт.1 шт.
Форма
(6) Для
газового
трубопро-
вода
(7) Для
жидкост-
ного трубо-
провода
(8) Большой
(9) Малень-
кий
Наименова-
ние
(11) Кре-
пление для
проводки
(12) Винты
для крепле-
ний про-
водки
(разное)
• Руководство по эксплу-
атации
• Руководство по мон-
тажу
• Декларация
соответст-
ви
я
Количество 2 шт.2 шт.
Форма
M4 × 12
Вопросы для контроля
В случае
неисправности
Поставьте
галочку в
колонке
Внутренний и наруж-
ный блоки закреплены
надежно?
Падение · вибрация ·
шум
Все ли работы по мон-
тажу для наружного и
внутреннего блоков
выполнены?
Не работает · пере-
горание
Проводилась ли про-
верка на наличие уте-
чек при давлении,
указанном в р
уковод-
стве по монтажу для
внутреннего блока?
Не работает фун-
кция охлаждения/
обогрева
Полностью ли выполнена
изоляция трубопровода
для хладагента и дре-
нажного трубопровода?
Протечка воды
Вытекает ли дренаж
беспрепятственно?
Протечка воды
Напряжение соответст-
вует номиналу, указан-
ному на именной бирке
кондиционера воздуха?
Не работает · пере-
горание
Все ли провода и трубы
подсоединены пра-
вильно, нет ли незакре-
пленных проводов?
Не работает · пере-
горание
Заземлен ли блок?
Опасность в случае
утечки
Провода имеют сече-
ние согласно специфи-
кации?
Не
р
аботает · пере-
горание
Не закрыты ли возду-
хозаборные или возду-
ховыпускные
отверстия наружного
или внутреннего блока
посторонними предме-
тами?
(Это может стать при-
чиной снижения произ-
водительности
вследствие снижения
скорости вращения
вентилятора или неи-
справности оборудова-
ния.)
Не охлаждает /
Не обогревает
Записали ли Вы длину
трубопровода хлада-
гента и добавили ли
загр
узку хладагента?
Объем заправлен-
ного в систему хла-
дагента неизвестен
Вопросы для контроля
Поставьте
галочку в
колонке
Выполнена ли настройка параметров работы
устройства? (при необходимости)
Закреплены ли крышка блока управления,
воздушный фильтр и решетка воздухозабор-
ника?
Нагнетается ли холодный воздух в режиме
охлаждения, а теплый воздух в режиме обо-
грева?
Разъяснили ли вы зака
зчику, как обращаться
с системой при предоставлении ему руковод-
ства по эксплуатации?
Разъяснили ли вы заказчику описание режимы
охлаждения, обогрева, осушения воздуха и
автоматический режим (охлаждение/обогрев),
приведенные в руководстве по эксплуатации?
Если вы установили параметры скорости вра-
щения вентилятора с выключенным термо-
статом, объяснили ли вы установленный
режим вращения заказчику?
Передали ли вы заказчику руководство по
эксплуатации и руководство по монтажу?
