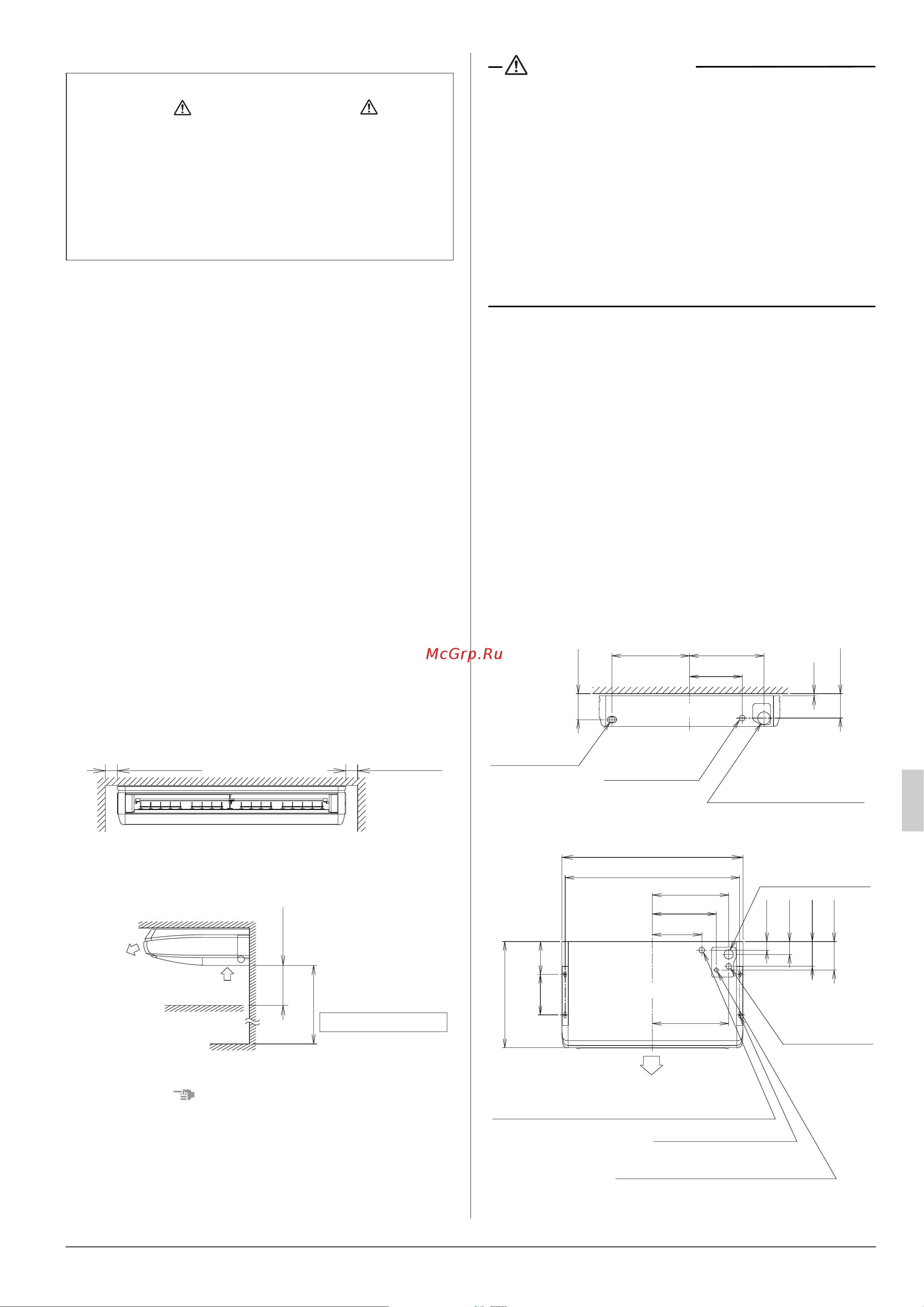

3. ВЫБОР МЕСТА УСТАНОВКИ
После снятия упаковки внутренний блок следует пере-
мещать осторожно, не оказывая давления на трубо-
провод (хладагента или дренажный) и пластмассовые
части устройства.
(1)
Выберите место установки, которое соответствует
следующим условиям и которое одобрено клиентом.
• Где холодный и теплый воздух равномерно распреде-
ляется по комнате.
• Где нет препятствий для прохода воздуха.
• Где можно обеспечить дренаж.
• Место, где поверхность потолка не имеет уклона.
• В местах, где стена достаточно прочна, чтобы выдер-
жать вес внутреннего блока. (Если прочность недо-
статочна, внутренний блок может вибрировать,
вступа
ть в контакт с потолком и издавать неприят-
ный стучащий звук.)
• С наличием свободного пространства, достаточного
для установки и технического обслуживания.
(См. pис. 1 и pис. 2)
• С возможностью соблюдения допустимой длины тру-
бопроводов между внутренним и наружным бло-
ками. (Инструкции по установке см. в руководстве по
монтажу, прилагаемому к наружному бл
оку.)
• Где нет опасности утечки воспламеняемых газов.
ПРИМЕЧАНИЕ
• При наличии дополнительного пространства для детали
* техобслуживание можно упростить, оставив запас в
200 мм и более.
ПРЕДОСТЕРЕЖЕНИЕ
• Устанавливайте внутренний и наружный блоки, прокла-
дывайте шнур питания и соединительные провода на
удалении не менее 1 метра от телевизионной или ради-
оаппаратуры с целью предотвращения искажения изо-
бражений или возникновения шумов. (В зависимости от
силы радиоволн расстояние в 1 метр может быть недо-
статочным для предотвращения возникновения шумов)
• Устанавливайте внутренний блок на возмо
жно большем
удалении от люминесцентных ламп. При наличии бес-
проводного пульта дистанционного управления в ком-
нате, освещаемой электронными люминесцентными
лампами (инверторного типа или с быстрым запуском),
расстояние передачи сигнала может быть короче.
(2)
Для установки следует использовать подвесные болты.
Убедитесь, что место установки способно выдержать вес
блока, и при необходимости подвесьте блок с помощью
болтов, предварительно укрепив место установки бал-
ками и т.д. (Высоту установки см. на схеме установки (5).)
(3) Высота потолка
Допускается установка блока на расстоянии до 4,3 м
(для моделей 32-63 - 3,5 м) от потолка.
4. ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯ-
ТИЯ ПЕРЕД МОНТАЖОМ
(1) Проверьте расположение подвесных болтов вну-
треннего блока, выпускных отверстий трубопро-
вода, выпускного отверстия дренажного
трубопровода и впускного отверстия электриче-
ских проводов. (См. рис. 3)
Поскольку вопросы по эксплуатации в руководстве
с пометками ПРЕДУПРЕЖДЕНИЕ и ПРЕДО-
СТЕРЕЖЕНИЕ предупреждают о возможных трав-
мах и повреждении имущества, необходимо не
только разъяснить общие вопросы заказчику, но и
попросить заказчика самого прочитать о них.
Та к ж е следует объяснить заказчику пункты раз-
дела “ОШИБОЧНЫЕ СИМПТОМЫ НЕИСПРАВНОСТИ
КОНДИЦИОНЕРА” и попросить заказчика самого
прочитать их.
*не менее 30*не менее 30
Рис. 1
Нагнетание
не менее
300
2500 от уровня
пола или более
Уровень пола
Препятствия
Всасывание
Необходимое место для установки (мм)
Для высокой установки
Рис. 2
Рис. 3
F
Размеры блока 690
210
D
C
A Размеры блока
B Место подвешивания
Вид сверху
GH
J
260
30
5
175
200
163
E
189
87
Вид спереди
Левое заднее
отверстие для
вывода
дренажного
трубопровода
Отверстие в стене
для вывода
трубопровода сзади
(отверстие φ100)
Месторасположение
вывода проводки
сзади
Нагнетание
Блок: мм
Положение соединения
дренажного трубопровода
на верхней панели
Положение бокового
соединения газового
трубопровода на
верхней панели
Положения боковых соединений жидкостного
трубопровода на верхней панели
Положение вывода проводки на верхней панели
Подвесной болт (4 шт.)
Место подвешивания
