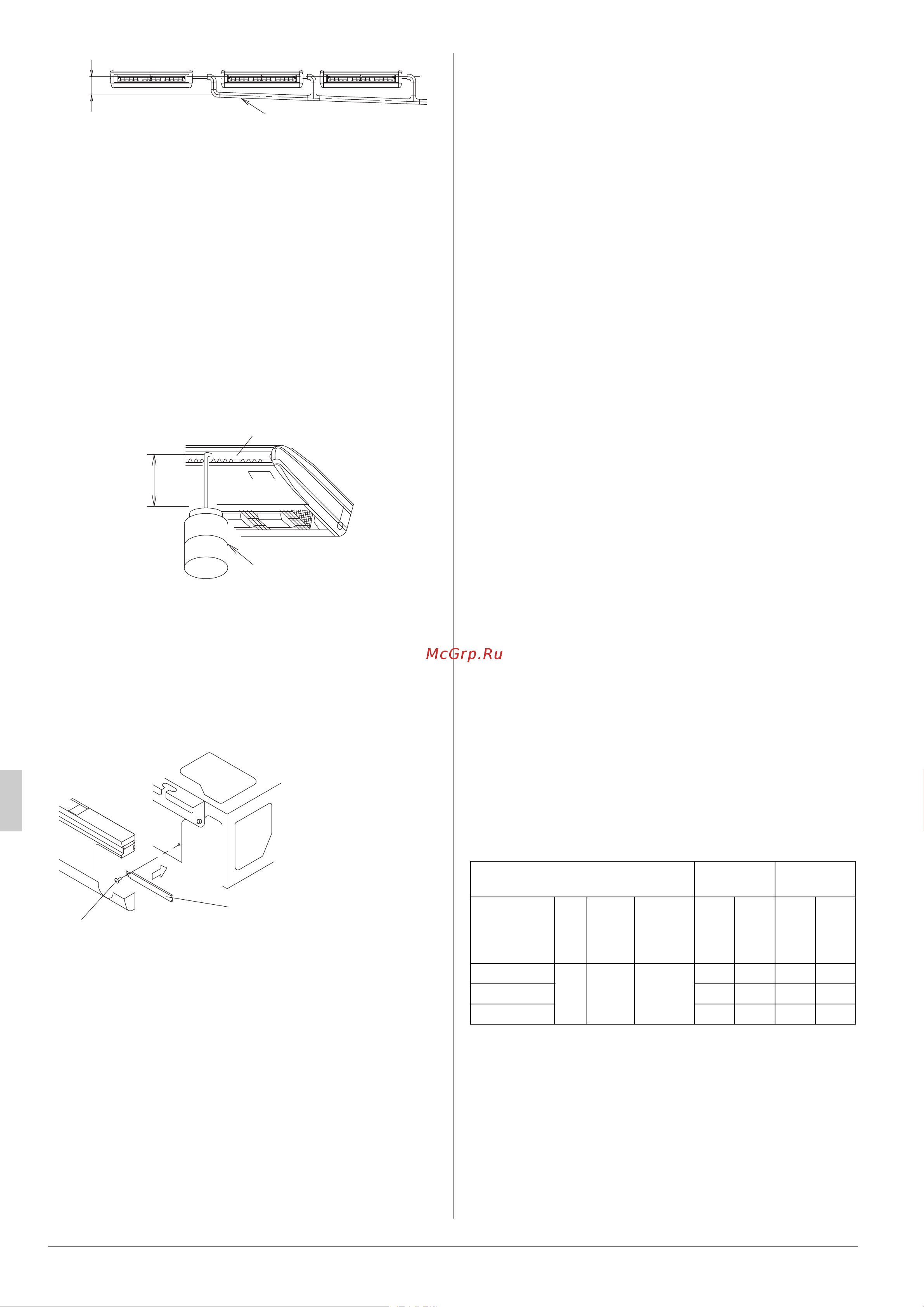

![Daikin FXHQ-A [12/20] Работа с электрической про водкой](/views2/1935562/page12/bgc.png)
11 Русский
• Подсоединение дренажного трубопровода.
Не соединяйте дренажный трубопровод со стояками,
от которых пахнет аммиаком. Аммиак из стояка
может попасть во внутренний блок по дренажным
трубам и вызвать коррозию теплообменника.
• При установке поставляемого отдельно дренажного
комплекта см. также прилагаемое к нему руковод-
ство по монтажу.
(2) После прокладки трубопровода убедитесь, что
сток воды происходит равномерно.
• Постепенно налейте 0,6 литра воды в дренажный под-
дон через воздуховыпускное отверстие для проверки
эффективности слива. (См. рис. 29)
• После прокладки дренажного трубопровода исполь-
зуйте остатки уплотнительного ма
териала и армирова-
ния, удаленные как было указано в разделе “6.
РАБОТЫ С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА”.
Остатки уплотнительного материала и армирование
можно не использовать с правой стороны (армирующей
плиты). (См. рис. 30)
8. РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРО-
ВОДКОЙ
8-1 ОБЩИЕ УКАЗАНИЯ
• Убедитесь, что все электротехнические работы выпол-
нены квалифицированным персоналом в соответствии
с действующим законодательством и данным руковод-
ством по монтажу, а блоки подключены к отдельной
цепи питания. Недостаточная мощность цепи подачи
питания или неправильно выполненная схема проводки
могут привести к поражению электрическим током или
возгоранию.
• Следует обязательно установить прерыватель замыка-
ни
я на землю. В противном случае возможно поражение
электрическим током или возгорание.
• При выполнении электрического монтажа руководст-
вуйтесь также “СХЕМА ЭЛЕКТРИЧЕСКОГО МОНТАЖА”,
закрепленной на крышке блока управления.
• Выполните проводку между наружными блоками, вну-
тренними блоками и пультами дистанционного управле-
ния согласно схеме электрического монтажа. Следует
устанавливать и прокладывать проводку для пульт
а
дистанционного управления в соответствии с руковод-
ством по монтажу, прилагаемым к пульту дистанцион-
ного управления.
• Несколько внутренних блоков подключаются к одному
наружному блоку. Присвойте каждому внутреннему
блоку названия, такие как Блок-А, Блок-B и т.п. При сое-
динении проводкой данных внутренних блоков с наруж-
ным блоком и BS-б
локом следует подключать проводку
внутренних блоков к разъемам, обозначенным тем же
символом, что и на клеммной колодке. Если проводка и
трубопроводы присоединены к разным внутренним бло-
кам, это может стать причиной неисправности.
• Обязательно заземлите кондиционер.
Сопротивление заземления должно соответствовать
требованиям действующего законодательства.
• Не подсоединяйте заземляющий провод к газовым или
водопроводным тр
убам, громоотводам или телефонным
заземляющим проводам.
• Газовый трубопровод .... При утечке газа возможно
его воспламенение или
взрыв.
•
Водопроводные трубы ...... Трубы из жесткого винила не
подходят для заземления.
•
Громоотводы или провода телефонного заземления
...
При уда ре молнии напряжение может значительно
возрасти.
• Не включайте электропитание (выключатель ответвле-
ний, предохранительный выключатель ответвлений) до
завершения работ.
• Следует устанавливать и прокладывать проводку для
пульта дистанционного управления в соответствии с
руководством по монтажу, прилагаемым к пульту
дистанционного управления.
• Не дотрагивайтесь до печатной платы. Это может при-
вести к по
ломке.
8-2 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
МСЦ: Мин. сила тока в цепи (А);
МСП: Макс. сила тока для предохранителя (А)
кВт: Номинальная мощность мотора вентилятора (кВт);
СПН: Сила тока при полной нагрузке (А)
Централизованный
дренажный трубопровод.
Если вода скопится в
дренажном трубопроводе,
он может закупориться.
не менее
100 мм
Устанавливать с уклоном
вниз на 1/100 или более во
избежание скопления воздуха.
Рис. 28
Пластиковая емкость
для сливаемой воды
(необходима трубка
длиной 100мм)
не менее
100 мм
Воздуховыпускное отверстие
Рис. 29
Винт
Рис. 30
Оставьте для изолирования
и армирования
Внутренний блок
Источник
питания
Двигатель
вентилятора
Модель Гц Вольт
Диапа-
зон
напря-
жения
МСЦ МСП кВт СПН
FXHQ32AVEB
50
220-
240
Макс. 264
Мин. 198
0,8 16 0,060 0,6
FXHQ63AVEB
0,8 16 0,091 0,6
FXHQ100AVEB
1,6 16 0,150 1,3
09_RU_3P368557-2.fm Page 11 Tuesday, December 16, 2014 11:48 AM
