RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
8

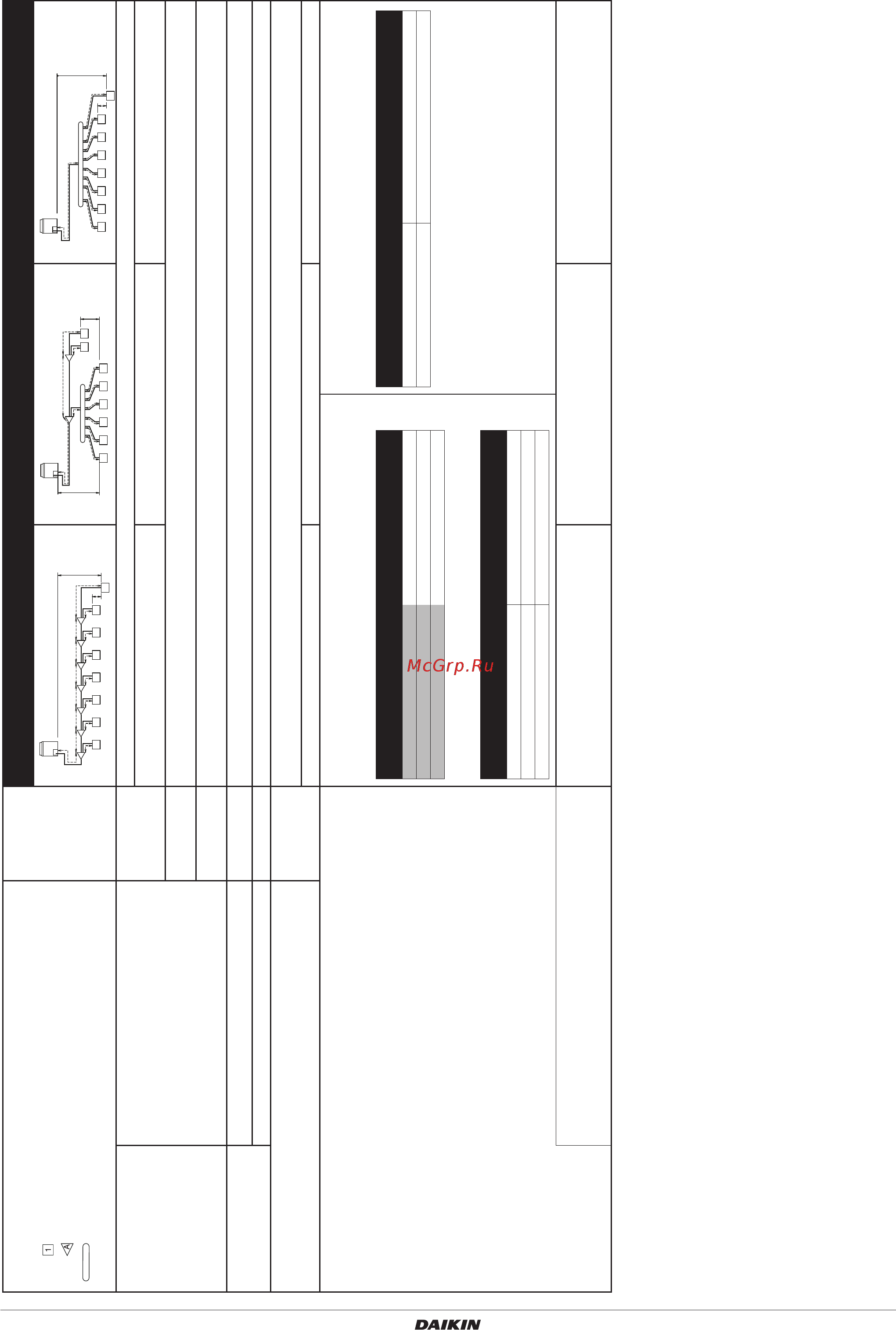

6.6. Пример подсоединения
Пример подсоединения
(Соединение 8 внутренних агрегатов Система с тепловым насосом)
Разветвление с помощью рефнета
Разветвление с помощью рефнета
и рефнет-коллектора
Разветвление с помощью рефнет-коллектора
Установлен один
наружный агрегат
Максимально
допустимая длина
Между наружными и внутренними агрегатами
Фактическая
длина трубо-
провода
Длина трубопровода между наружным и самым удаленным внутренним агрегатом ≤135 м
[Пример] агрегат 8: a+b+c+d+e+f+g+p≤135 м [Пример] агрегат 6: a+b+h≤135 м,
агрегат 8: a+i+k≤135 м
[Пример] агрегат 8: a+i≤135 м
Эквивалентная
длина
Эквивалентная длина трубопровода между наружным(*) и самым удаленным внутренним агрегатом ≤155 м (эквивалентная длина трубопровода
увеличивается на 0,5 м на каждый рефнет и на 1,0 м на каждый рефнет-коллектор (для расчетов))
Общая длина
удлинения
Общая длина трубопровода от наружного агрегата* до самого удалённого внутреннего агрегата ≤300 м
Допустимая высота
Между наружными и внутренними агрегатами Разница в высоте
Перепад высот между наружным и внутренним агрегатами (H1)≤30 м
Между внутренними агрегатами Разница в высоте Перепад высот между соседними внутренними агрегатами (H2)≤15 м
Допустимая длина после ответвления
Фактическая
длина трубо-
провода
Длина трубы от первого ответвления трубопровода хладагента (от первого, считая от наружного агрегата, рефнета или рефнет-коллектора) до самого
удаленного внутреннего агрегата ≤40 м (см. примечание 1)
[Пример] агрегат 8: b+c+d+e+f+g+p≤40 м [Пример] агрегат 6: b+h≤40 м, агрегат 8: i+k≤40 м [Пример] агрегат 8: i≤40 м
Выбор наборов разветвительных элементов
Наборы разветвительных элементов можно использовать только с хладагентом R410A.
Как выбрать рефнет
• При использовании рефнетов на первом ответвлении, считая со стороны
наружного агрегата.
Выбирайте по следующей таблице в соответствии с мощностью наружного агрегата.
• Рефнеты, кроме первого ответвления, выбираются по сумме индексов
подключенных к ним внутренних агрегатов.
Как выбрать рефнет-коллектор
• Выбирайте по следующей таблице в соответствии с общей мощностью всех
внутренних агрегатов, подключенных после рефнет-коллектора.
• Примечание: Тип 250 нельзя подключать после рефнет-коллектора.
Пример внутренних агрегатов, подсоединённых к данной магистрали
[Пример]
к рефнету С подсоединены внутренние агрегаты
3+4+5+6+7+8
[Пример]
к тройнику В подключены внутренние агрегаты 7 +8,
к коллектору подключены внутренние агрегаты
1+2+3+4+5+6
[Пример]
к коллектору подключены;
внутренние агрегаты 1+2+3+4+5+6+7+8
внутренний агрегат
рефнет-тройник
рефнет-коллектор
ab c d e f
g
H1
p
ABCDEFG
1234567
8
H2
hijklmn
H1
H2
a
i
b
cde f
g
h
k
j
78
A
B
123456
a
H1
H2
cde
f
g
h
i
b
123 456 7
8
Тип мощности наружного
агрегата
Название рефнета
RXYCQ8 KHRQ22M20T
RXYCQ10~12 KHRQ22M29T9
RXYCQ14~20 KHRQ22M64T
Тип мощности внутреннего
агрегата
Название рефнета
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<600 KHRQ22M64T
Тип мощности внутреннего
агрегата
Название рефнета
<290 KHRQ22M29H (макс. 8 ответвлений)
290≤x<600 KHRQ22M64H (макс. 8 ответвлений)
