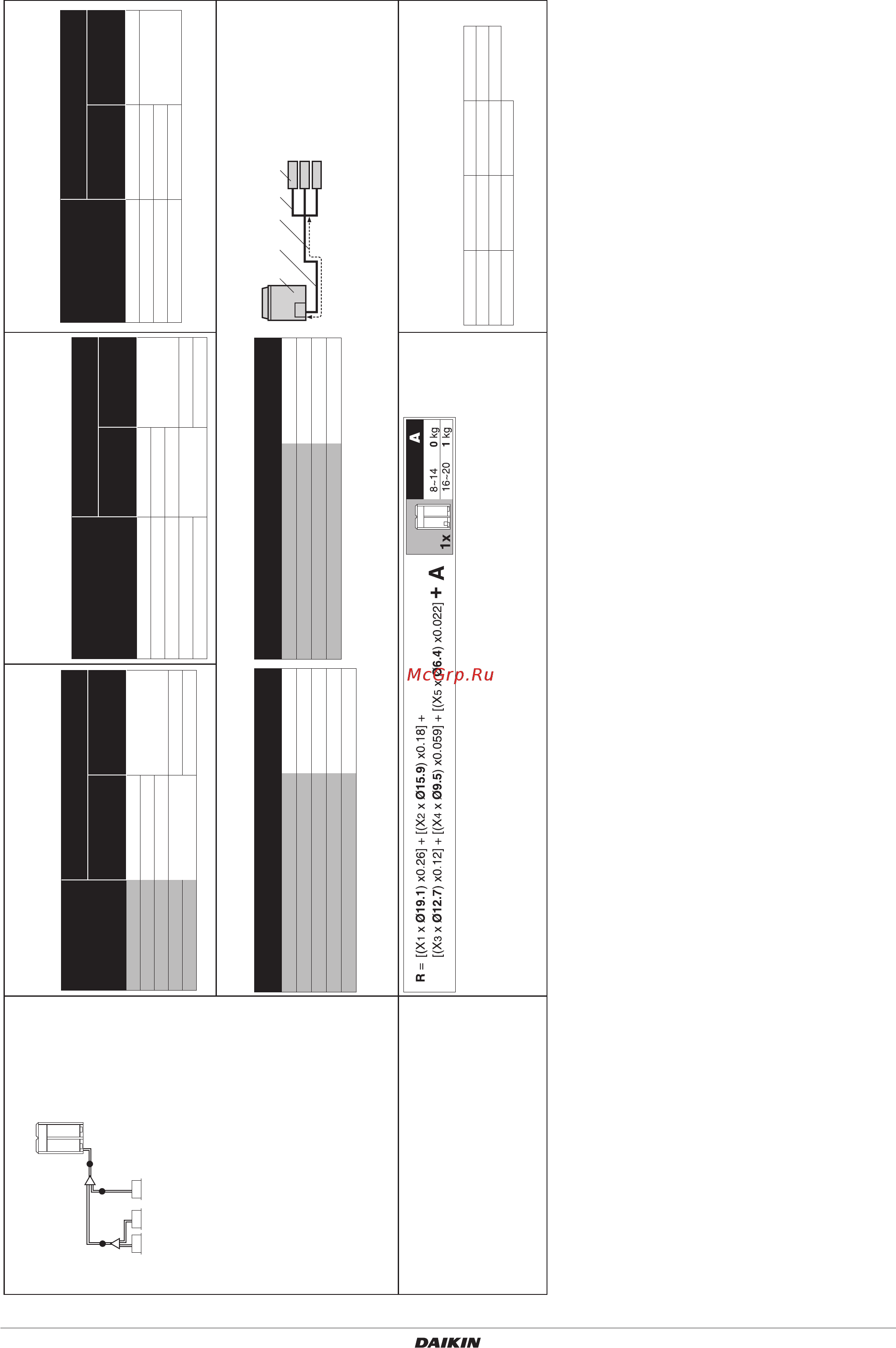

![Daikin RXYCQ-A [14/32] Инструкция по монтажу](/views2/1768898/page14/bge.png)
Инструкция по монтажу
9
RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Как вычислить объем заправки дополнительного хладагента
Выбор размера труб A. Трубопровод между наружным агрегатом и рефнетом
• Выбирайте по следующей таблице в соответствии с типом
мощности наружных агрегатов, подсоединённых ниже.
Размер соединительного трубопровода наружного агрегата
B. Трубопроводы между рефнетами
• Выбирайте по следующей таблице в соответствии с общей
мощностью всех внутренних агрегатов, подключенных после этого.
• Размер соединительных труб не должен превышать размер труб
хладагента, выбранный по названию общей модели системы.
C. Участок между рефнетом и внутренним агрегатом
• Размер труб на участках прямого соединения с внутренним
агрегатом должен быть равен размеру труб, подсоединяемых
к внутреннему агрегату.
Когда общая эквивалентная длина труб между наружными и внутренними агрегатами составляет 90 м и более, необходимо увеличить диаметр главных труб (как жидкого, так и газообразного хладагента).
С увеличением длины труб возможно падение производительности, однако и в этом случае диаметр главных труб можно увеличить.
Как вычислить объем заправки дополнительного
хладагента
Количество хладагента для дозаправки системы R (кг)
Значение R следует округлить до 0,1 кг.
Пример разветвления трубопровода хладагента с помощью
рефнета
Если установлен наружный агрегат модели RXYCQ20A и длины
труб соответствуют указанным ниже
A
B
C
Тип мощности
наружного
агрегата
Размер трубопровода
(внешний диаметр) (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
RXYCQ8 Ø15,9
Ø9,5
RXYCQ10 Ø19,1
RXYCQ12 Ø22,2
RXYCQ14~18
Ø28,6
Ø12,7
RXYCQ20 Ø15,9
Общая мощность
внутренних или наружных
агрегатов
Размер трубопровода
(внешний диаметр) (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
<150 Ø15,9
Ø9,5150≤x<200 Ø19,1
200≤x<290 Ø22,2
290≤x<420
Ø28,6
Ø12,7
420≤x<600 Ø15,9
Тип мощности
внутреннего агрегата
Размер трубопровода (внешний диаметр)
(мм)
Трубопровод газо-
образного
хладагента
Трубопровод жид-
кого хладагента
20~50 Ø12,7 Ø6,4
63~125 Ø15,9
Ø9,5200 Ø19,1
250 Ø22,2
Сторона газообраз-
ного хладагента
Сторона жидкого
хладагента
RXYCQ8 Ø15,9 ➞ Ø19,1 RXYCQ8 Ø9,5 —
RXYCQ10 Ø19,1 ➞ Ø22,2 RXYCQ10~12 Ø9,5 ➞ Ø12,7
RXYCQ12 Ø22,2 ➞ Ø25,4
(a)
(a) Если недоступно, увеличение недопустимо
RXYCQ14~18 Ø12,7 ➞ Ø15,9
RXYCQ14+16 Ø28,6 — RXYCQ20 Ø15,9 ➞ Ø19,1
RXYCQ18+20 Ø28,6 ➞ Ø31,8
(a)
— увеличение недопустимо
— увеличение недопустимо
1
Наружный
агрегат
4
Первое ответвление
трубопровода
хладагента
2
Основные трубы
3
Увеличение
5
Внутренний агрегат
1
5
2
4
3
X1...5 = Общая длина трубопровода жидкого хладагента (м) при Øa
A =
Вес в соответствии с таблицей
При использовании метрических труб см. примечание 2.
a : Ø15.9x30 m
b : Ø15.9x5 m
c : Ø15.9x5 m
e : Ø12.7x5 m
f : Ø12.7x5 m
g : Ø9.5x5 m
i : Ø6.4x3 m
j : Ø9.5x3 m
m: Ø9.5x3 m
n : Ø9.5x3 m
k : Ø6.4x3 m
R = [40x0.18]+[15x0.12]+[17x0.059]+[12x0.022] = 10.27
⇒ R = 10.3 kg
d : Ø12.7x5 m h : Ø6.4x3 m
p : Ø9.5x3 m
l : Ø6.4x3 m
