RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
18

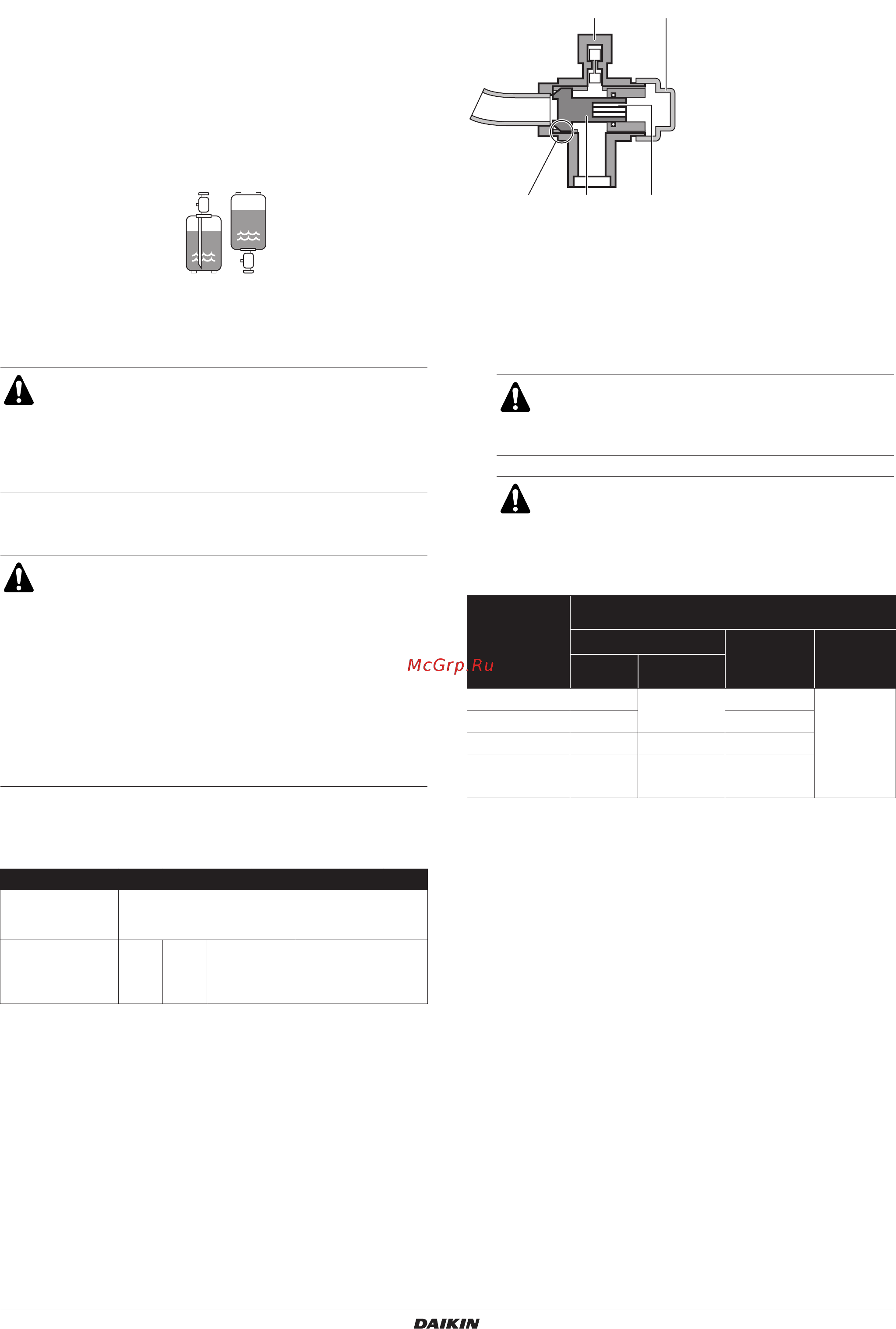

11.2. Меры предосторожности при дозаправке
хладагента R410A
Заправляйте только указанное количество хладагента
в жидком состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешан-
ного типа, его добавление в газообразном состоянии может
привести к изменению его состава, что будет препятствовать
нормальной работе системы.
■ Перед заправкой проверьте, оснащён ли цилиндр
хладагента сифонной трубкой.
■ Используйте только инструменты, предназначенные для
хладагента R410A в целях обеспечения необходимого
сопротивления давлению и во избежание проникновения
в систему посторонних веществ.
11.3. Работа с запорными клапанами
Размер запорного клапана
Размеры запорных клапанов, установленных в системе,
указаны в таблице ниже.
Открытие запорного клапана
1. Снимите крышку и с помощью шестигранного гаечного
ключа поверните клапан против часовой стрелки.
2. Поворачивайте клапан, пока шток не остановится.
Чтобы полностью открыть запорный клапан газопровода
Ø19,1 или Ø25,4, поверните шестигранный ключ до
достижения крутящего момента от 27 до 33 N•m.
Недостаточный крутящий момент может привести к утечке
хладагента и поломке крышки запорного клапана.
3. Не забудьте плотно затянуть крышку. См. таблицу ниже
Закрытие запорного клапана См. рисунок в разделе
"Открытие запорного клапана" на странице 18.
1. Снимите крышку и с помощью шестигранного гаечного
ключа поверните клапан по часовой стрелке.
2. Плотно затяните клапан — до тех пор, пока шток не
коснется уплотнителя на корпусе.
3. Не забудьте плотно затянуть крышку.
Момент затяжки смотрите в таблице выше.
Заправка жидкого
хладагента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого
хладагента с помощью
цилиндра в пере-
вёрнутом положении.
Запрещается производить дозаправку системы
несоответствующими хладагентами и маслами, это
может привести к поломке оборудования, поэтому
проводите заправку только соответствующим
холодильным агентом (R410A).
Емкости с холодильным агентом открывайте медленно.
■ Не открывайте запорные клапаны до тех пор,
пока не будут выполнены все работы по монтажу
труб и прокладке электропроводки, описанные
в разделе "10. Проверка агрегата и условий
установки" на странице 17. Если запорный клапан
останется открытым без включения питания, это
может привести к скоплению хладагента в ком-
прессоре, что способно вызвать ухудшение
качества изоляции.
■ Для подсоединения к сервисному порту всегда
используйте заправочный шланг.
■ Затянув крышку, проверьте, нет ли утечки хладагента.
Ти п 8 10 12 14 16 18 20
Запорный клапан
в контуре жидкого
хладагента
Ø9,5
(a)
(a) Модель RXYCQ14 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы Ø12,7.
Ø12,7
(b)
(b) Модель RXYCQ20 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы Ø15,9.
Запорный клапан
в контуре газо-
образного
хладагента
Ø15,9 Ø19,1
Ø25,4
(c)
(c) Модель RXYCQ12 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы Ø22,2.
Модель RXYCQ14~20 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы Ø28,6.
Обратите внимание, что указанный выше
диапазон крутящего момента применим только
для открытия запорных клапанов газопровода
Ø19,1 и Ø25,4.
Не прилагайте к запорному клапану излишних
усилий. Это может повредить корпус клапана,
поскольку он не относится к типу однопроходных.
Всегда пользуйтесь специальным инструментом.
Размер
запорного
клапана
Момент затяжки N•м
(закрыть – вращение по часовой стрелке)
Шток
Крышка
(клапана)
Сервисный
порт
Корпус
клапана
Шести-
гранный ключ
Ø9,5 5,4~6,6
4 мм
13,5~16,5
11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø15,9 13,5~16,5 6 мм 23,0~27,0
Ø19,1
27,0~33,0 8 мм 22,5~27,5
Ø25,4
1 2
345
1 Сервисный порт
2 Крышка
3 Шестигранное отверстие
4 Шток
5 Уплотнитель
