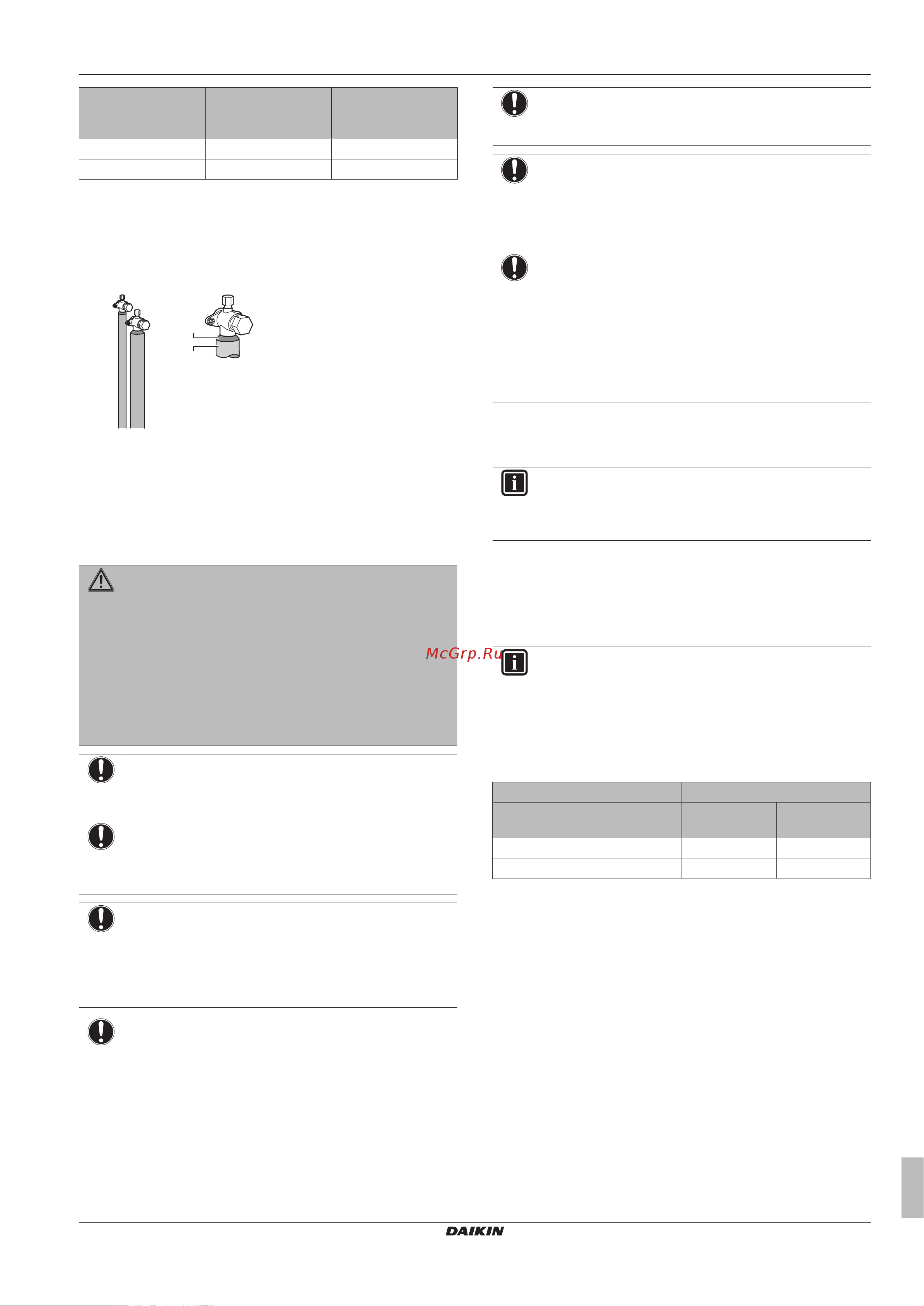

5 Монтаж
Руководство по монтажу и эксплуатации
13
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
На поверхности изоляции может образовываться конденсат.
▪ При вероятном стекании конденсата с запорного клапана во
внутренний блок через щели между изоляцией и трубами из-
за того, что наружный блок расположен выше внутреннего,
стекание конденсата нужно предотвратить, загерметизировав
соединения. См. иллюстрацию ниже.
b
a
a Изоляционный материал
b Замазка и т.п.
5.6 Заправка хладагентом
5.6.1 Меры предосторожности при заправке
хладагента
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте только R410A.
Другие вещества могут вызвать взрывы и
несчастные случаи.
▪ Хладагент R410A содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 2087,5.
НЕ выпускайте эти газы в атмосферу.
▪ При заправке хладагентом обязательно надевайте
защитные перчатки и очки.
ПРИМЕЧАНИЕ
Если питание тех или иных блоков выключено, процесс
заправки не сможет завершиться как следует.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
ПРИМЕЧАНИЕ
Если систему запустить в течение 12 минут после
включения внутренних и наружных блоков, компрессор
не запустится до тех пор, пока между наружным(и) и
внутренними блоками надлежащим образом не будет
установлена связь.
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, проверьте,
соответствуют ли норме показания дисплея из
7светодиодов (см. параграф "6.1.4Доступ к режиму 1
или 2" на стр. 17) и не отображается ли на
пользовательском интерфейсе внутреннего блока
какой-нибудь из кодов неисправности. Если на дисплее
появился код неисправности, см. параграф
"8.1Устранение неполадок по кодам сбоя"на стр.24.
ПРИМЕЧАНИЕ
Проверьте, все ли подсоединенные блоки распознаны
(настройка [1‑5]).
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, закройте переднюю
панель. Без передней панели блок не в состоянии
надлежащим образом определить, правильно ли он
работает.
ПРИМЕЧАНИЕ
Если в результате проведения технического
обслуживания система (наружный блок+трубопроводы,
проложенные по месту+внутренние блоки) осталась
без хладагента (например, после его принудительной
откачки), блок необходимо заправить исходным
количеством хладагента (см. паспортную табличку
блока) и дополнительным его количеством согласно
расчетам.
5.6.2 Расчёт количества хладагента для
дозаправки
ИНФОРМАЦИЯ
Окончательная регулировка заправки производится в
испытательной лаборатории, за этим нужно
обращаться к поставщику.
Количество хладагента для дозаправки системы = R (кг).
Значение R следует округлить до 0,1 кг.
R=[(X
1
×Ø9,5)×0,059+(X
2
×Ø6,4)×0,022]
X
1...2
=общая длина трубопровода жидкого хладагента (в метрах)
при Øa
ИНФОРМАЦИЯ
За длину трубопровода принимается расстояние от
наружного блока до самого дальнего внутреннего
блока.
При использовании труб метрического размера необходимо
учитывать весовой коэффициент в соответствии с приведенной
ниже таблицей. Его следует подставить в формулу R.
Дюймовые трубки Метрические трубки
Размер (Ø)
(мм)
Весовой
коэфф.
Размер (Ø)
(мм)
Весовой
коэфф.
6,4 0,022 6 0,018
9,5 0,059 10 0,065
5.6.3 Порядок заправки хладагента
Для ускорения процесса заправки хладагентом крупных систем
рекомендуется сначала выполнить частичную заправку через
контур жидкого хладагента и только после этого – полную
заправку. Его можно пропустить, но в таком случае заправка
займет больше времени.
Предварительная заправка хладагентом
Предварительную заправку можно выполнить с неработающим
компрессором, подсоединив баллон с хладагентом только к
сервисному отверстию запорного клапана контура жидкого
хладагента.
1 Выполните подсоединение, как показано на схеме.
Проверьте, перекрыты ли все запорные клапаны наружного
блока, а также клапан A.
