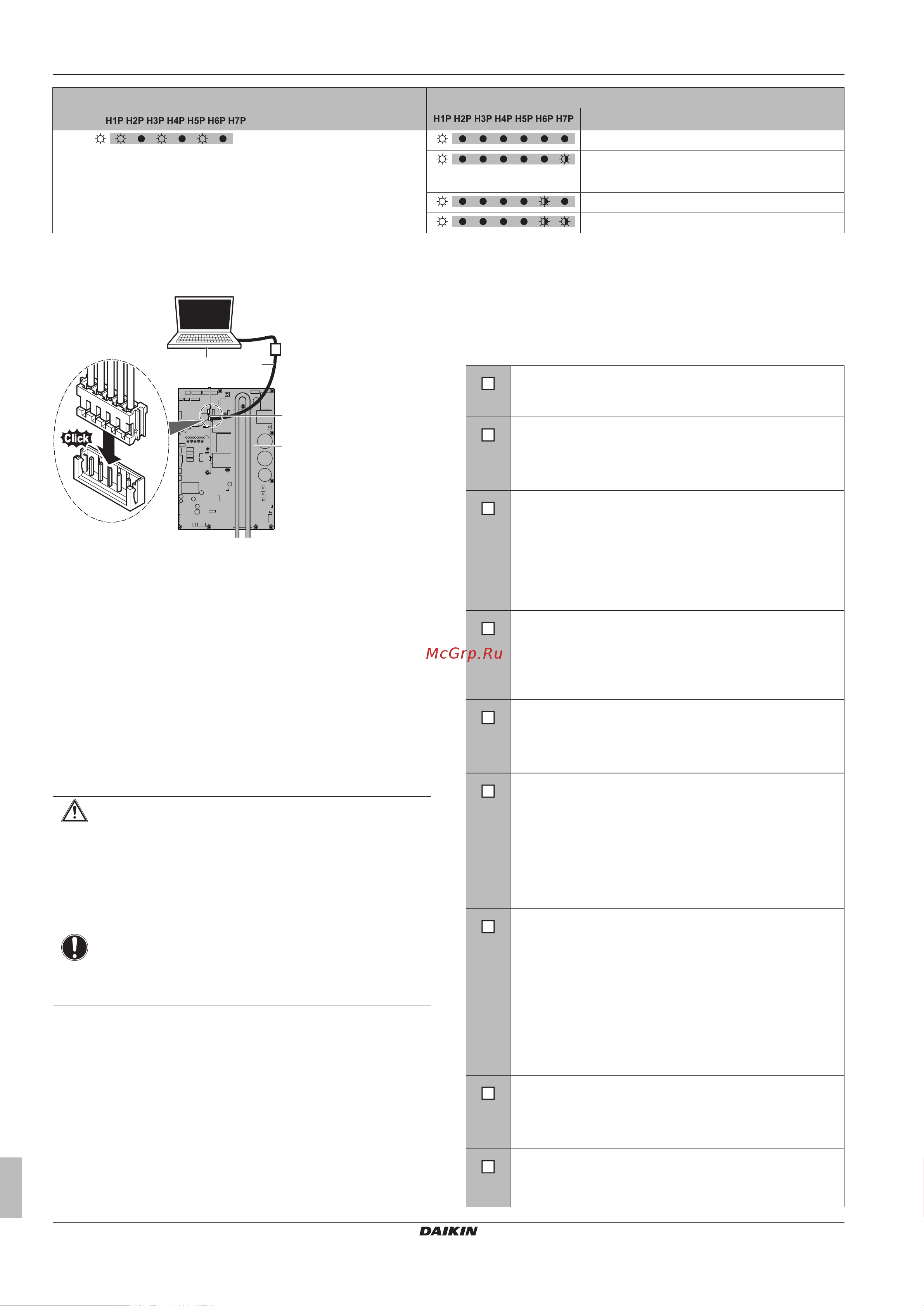

7 Ввод в эксплуатацию
Руководство по монтажу и эксплуатации
22
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
Параметр
(= в двоичном коде)
Значение
Описание
[2‑42]
Настройка комфортного обогрева.
Эта настройка используется совместно с настройкой [2‑9].
Эконом-режим
(по умолчанию)
Мягкий режим
Быстрый режим
Режим повышенной мощности
6.1.9 Подключение компьютерного
конфигуратора к наружному блоку
2
345
H J S T
a
b
c (X41A)
A1P
a Компьютер
b Кабель (EKPCCAB)
c (X41A) Кабель-удлинитель подсоединен к X41A
A1P Главная плата наружного блока
7 Ввод в эксплуатацию
После завершения монтажа и настройки системы по месту
установки монтажник обязан проверить, правильно ли работает
система. Для этого необходимо произвести пробный запуск в
порядке, изложенном ниже.
7.1 Меры предосторожности при
вводе в эксплуатацию
ПРЕДОСТЕРЕЖЕНИЕ
Не выполняйте пробный запуск во время
проведения работ с внутренними блоками.
Во время пробного запуска будет работать не только
наружный блок, но и подключенные к нему внутренние
блоки. Работать с внутренним блоком при выполнении
пробного запуска опасно.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
В ходе пробного запуска наружный и внутренние блоки начнут
работу. Убедитесь в том, что все работы с внутренними
блоками завершены (прокладка труб, подсоединение
электропроводки, удаление воздуха и т.д.). Подробную
информацию см. в руководстве по монтажу внутренних блоков.
7.2 Предпусковые проверочные
операции
После монтажа блока проверьте, прежде всего, следующее.
После выполнения проверки по всем пунктам блок необходимо
закрыть, и только после этого на него можно подавать
электропитание.
Ознакомьтесь полностью с инструкциями по монтажу
и эксплуатации, изложенными в справочном
руководстве для монтажника и пользователя.
Монтаж
Убедитесь в том, что блок установлен надлежащим
образом, чтобы исключить возникновение излишних
шумов и вибраций.
Электропроводка по месту установки
Убедитесь в том, что прокладка и подсоединение
электропроводки выполнены согласно указаниям,
приведенным в разделе "5.7 Подключение
электропроводки"на стр.15, а также в соответствии с
прилагаемыми электрическими схемами и с
действующим законодательством.
Напряжение электропитания
Проверьте напряжение электропитания в местном
распределительном щитке. Оно должно
соответствовать значению, указанному на имеющейся
на блоке идентификационной табличке.
Заземление
Убедитесь в том, что провода заземления
подсоединены правильно, а все контакты надежно
закреплены.
Проверка сопротивления изоляции цепи силового
электропитания
Используя мегомметр на 500 В, проследите за тем,
чтобы сопротивление изоляции составляло не менее
2 MΩ при поданном напряжении 500 В постоянного
тока между проводом и землей. Ни в коем случае не
пользуйтесь мегомметром для проверки линии
управления.
Предохранители, размыкатели цепи, защитные
устройства
Проследите за тем, чтобы параметры установленных
при монтаже системы плавких предохранителей,
размыкателей цепи и установленных по месту
защитных устройств соответствовали указанным в
разделе "4.3.1 Требования к защитным
устройствам"на стр.8. Убедитесь в том, что ни один
из предохранителей и ни одно из защитных устройств
не заменено перемычками.
Внутренняя электропроводка
Визуально проверьте блок электрических компонентов
и внутренности блока на наличие неплотных
электрических контактов и поврежденных деталей.
Размер и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры
трубопроводов и выполнена их изоляция.
