6 Конфигурирование
Руководство по монтажу и эксплуатации
18
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03

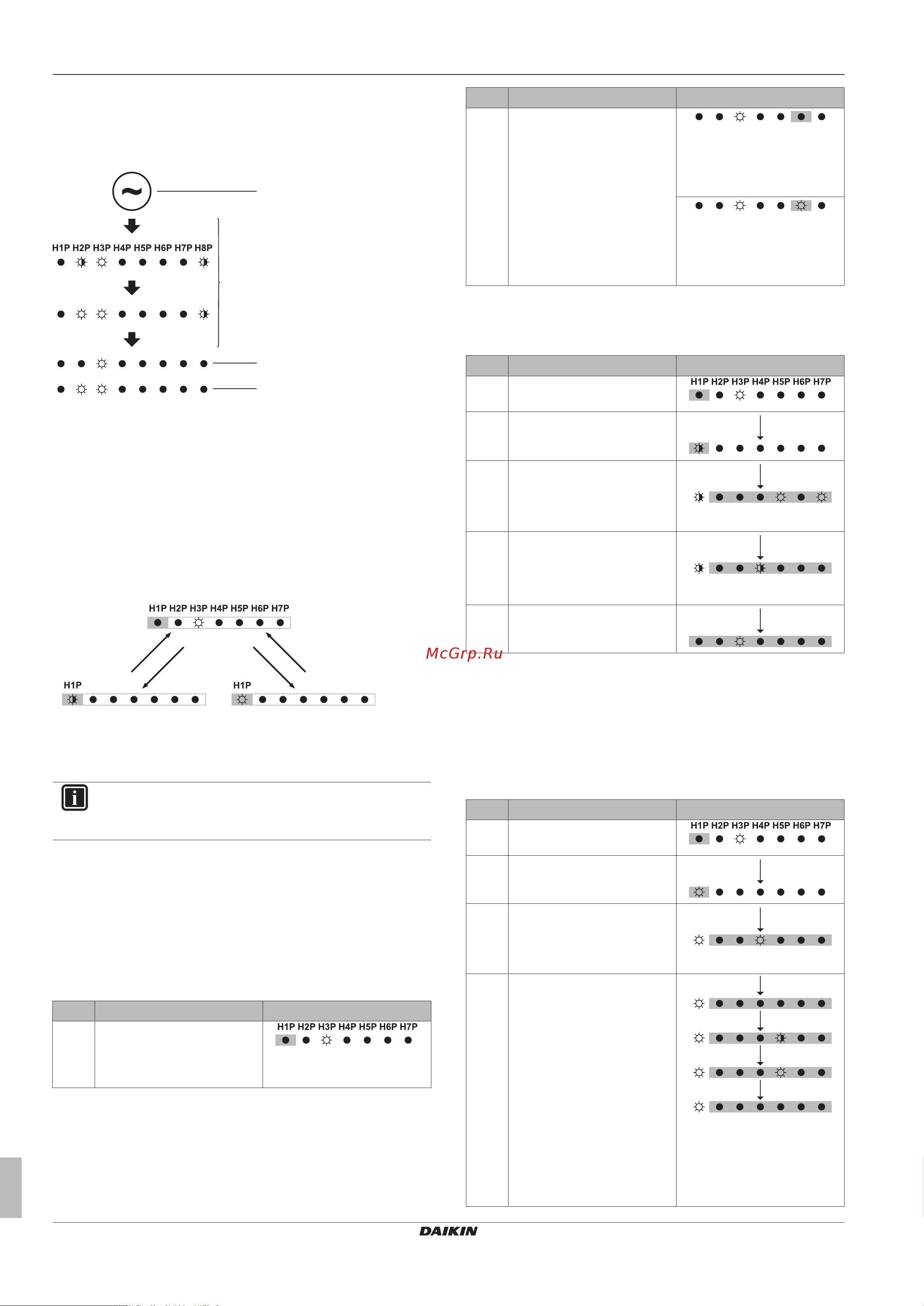

Включите питание наружного и всех внутренних блоков. Когда в
обычном порядке установится связь между внутренними и
наружным блоками, показания дисплея будут соответствовать
изображенным ниже (ситуация по умолчанию при поставке с
завода).
10~12 min
b
c
a
a Включение электропитания
b Задано по умолчанию
c Сигнал о сбое
Если через 10~12 минут на дисплее не появились показания,
заданные по умолчанию, проверьте, не отображается ли код
неисправности на пользовательском интерфейсе внутреннего
блока. Устраните неисправность, соответствующую
отображаемому коду. Во-первых, проверьте электропроводку
управления.
Переключение режимов
Для переключения между показаниями по умолчанию,
режимом1 и режимом2 пользуйтесь кнопкой BS1.
BS1 [5 s]
BS1
BS1
BS1
a
cb
a Задано по умолчанию (H1P ВЫКЛ)
b Режим 1 (H1P мигает)
c Режим 2 (H1P ВКЛ)
BS1 Нажмите BS1.
BS1 [5 s] Нажмите и удерживайте кнопку BS1 не менее 5секунд.
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к
показаниям по умолчанию.
6.1.5 Доступ к режиму 1
Режим 1 (как и показания по умолчанию) дает возможность
считывать определенную информацию.
Пример: Дисплей с 7 светодиодами – Показания по
умолчанию
Считывается информация о работе в режиме пониженного
шума:
№ Действие Кнопки/дисплей
1 Проверьте, соответствует
ли состояние светодиодных
индикаторов показаниям по
умолчанию.
(H1P ВЫКЛ)
№ Действие Кнопки/дисплей
2 Проверьте состояние
светодиодного индикатора
H6P.
H6P ВЫКЛ: Блок в данный
момент не работает с
ограничением по уровню
шума.
H6P ВКЛ: Блок в данный
момент работает с
ограничением по уровню
шума.
Пример: Дисплей с 7 светодиодами – Режим1
Считывается информация по настройке [1‑5] (= общее число
подключенных внутренних блоков):
№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 1.
BS1 [1×]
3 Выберите параметр 5.
(«X×» — обозначение
нужного параметра).
BS2 [X×]
(= 5 в двоичном коде)
4 Отображается значение
параметра 5.
(подключено 8 внутренних
блоков)
BS3 [1×]
(= 8 в двоичном коде)
5 Выйдите из режима 1.
BS1 [1×]
6.1.6 Доступ к режиму 2
В режиме 2 можно вводить местные настройки системы.
Пример: Дисплей с 7 светодиодами – Режим 2
Значение параметра [2‑8] (= T
e
, т.е. целевая температура при
работе в режиме охлаждения) можно сменить на 4 (= 8°C) в
следующем порядке:
№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 2.
BS1 [5 s]
3 Выберите параметр 8.
(«X×» — обозначение
нужного параметра).
BS2 [X×]
(= 8 в двоичном коде)
4 Выберите значение 4 (=
8°C).
a: Отображается ранее
заданное значение.
b: Смените значение на 4.
(«X×» — обозначение
ранее заданного и нового
значения).
c: Введите новое значение
в систему.
d: Подтвердите. Система
заработает в соответствии
с заданными настройками.
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
