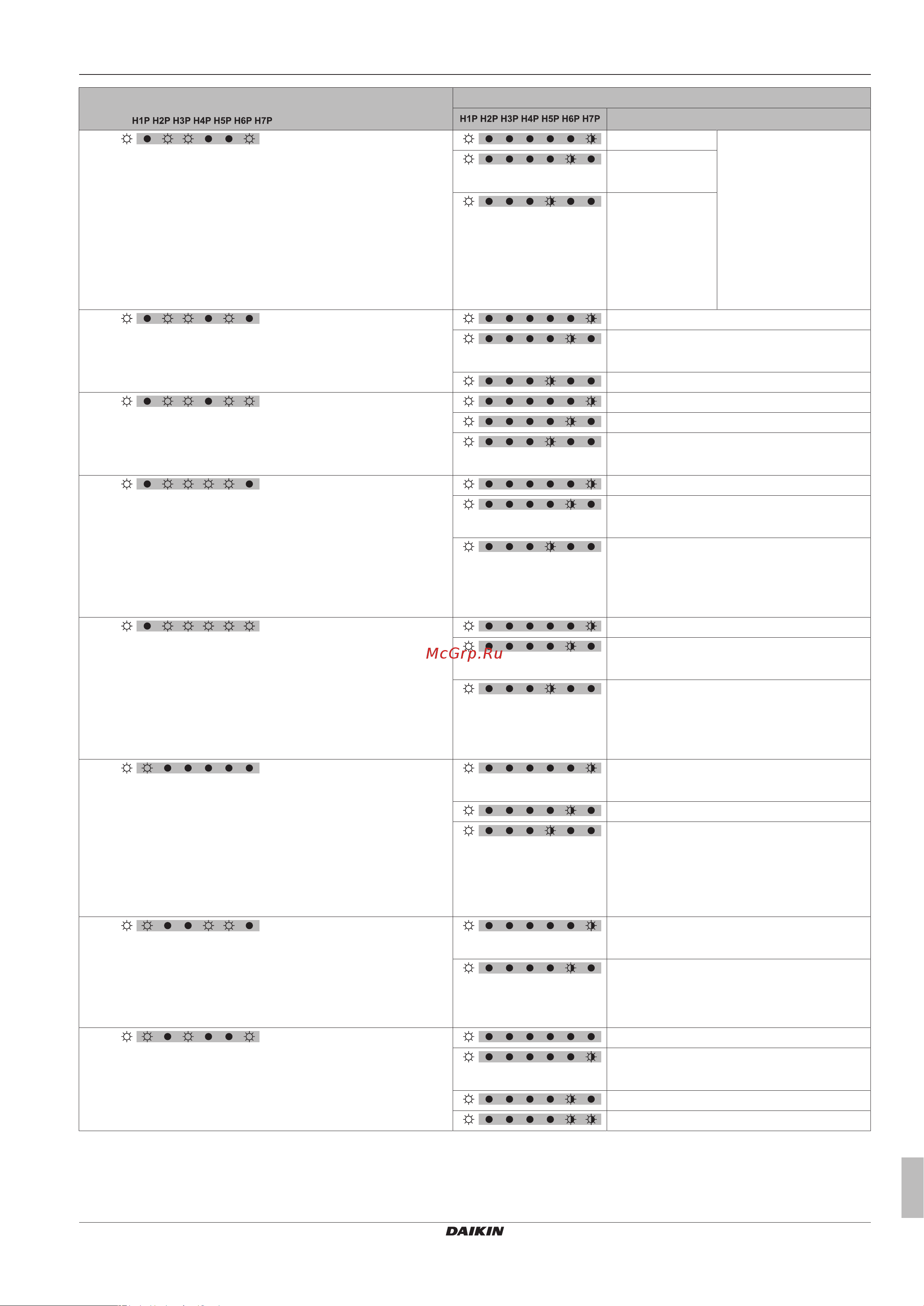

6 Конфигурирование
Руководство по монтажу и эксплуатации
21
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
Параметр
(= в двоичном коде)
Значение
Описание
[2‑25]
Выбор низкого уровня шума через адаптер внешнего
управления.
Если предполагается переход системы в режим работы с
низким уровнем шума по внешнему сигналу, поступающему на
блок, эта настройка определяет уровень шума, с которым
будет работать система.
Эта настройка учитывается только тогда, когда установлен
приобретаемый отдельно адаптер внешнего управления
(DTA104A61/62) и активирована настройка [2‑12].
Уровень 1 Шум уровня 3<уровня
2<уровня 1
(по умолчанию)
Уровень 2
Уровень 3
[2‑26]
Время начала работы с низким уровнем шума.
Эта настройка используется вместе с настройкой [2‑22].
20:00
(по умолчанию)
22:00
24:00
[2‑27]
Время окончания работы с низким уровнем шума.
Эта настройка используется вместе с настройкой [2‑22].
6:00
7:00
(по умолчанию)
8:00
[2‑30]
Уровень ограниченного энергопотребления (этап1) через
адаптер внешнего управления (DTA104A61/62).
Если система должна работать с переходом на ограничение
энергопотребления по внешнему сигналу, поступающему на
блок, эта настройка определяет уровень ограничения
энергопотребления, который будет применен на этапе1.
Уровень определяется по таблице.
60%
(по умолчанию)
70%
80%
[2‑31]
Уровень ограниченного энергопотребления (стадия2) через
адаптер внешнего управления (DTA104A61/62).
Если система должна работать с переходом на ограничение
энергопотребления по внешнему сигналу, поступающему на
блок, эта настройка определяет уровень ограничения
энергопотребления, который будет применен на этапе2.
Уровень определяется по таблице.
30%
(по умолчанию)
40%
50%
[2‑32]
Постоянное принудительное ограничение энергопотребления
(для ограничения энергопотребления адаптер внешнего
управления не требуется).
Если предполагается постоянная работа системы в условиях
ограничения энергопотребления, эта настройка активирует и
определяет уровень ограничения энергопотребления, который
будет применяться постоянно. Уровень определяется по
таблице.
(по умолчанию)
Функция не активна.
По настройке [2‑30].
По настройке [2‑31].
[2‑38]
Тип внутренних блоков
После смены этой настройки систему нужно выключить, а
через 20секунд снова включить. В противном случае
настройка не обрабатывается, что может привести к
появлению кодов неисправности.
(по умолчанию)
Установлены внутренние блоки VRVDX
Установлены внутренние блоки RADX
[2‑41]
Настройка комфортного охлаждения.
Эта настройка используется совместно с настройкой [2‑8].
Эконом-режим
(по умолчанию)
Мягкий режим
Быстрый режим
Режим повышенной мощности
