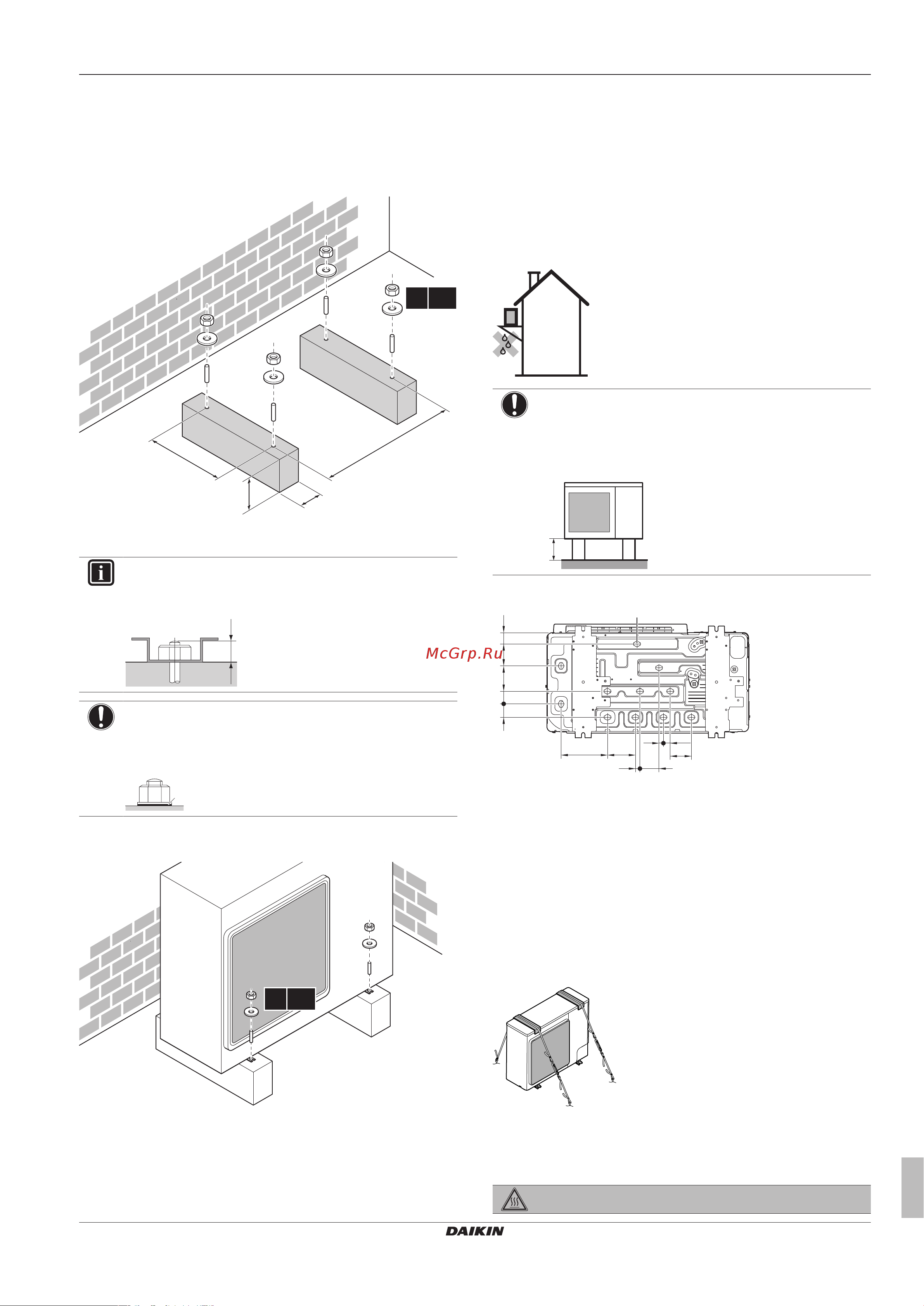

5 Монтаж
Руководство по монтажу и эксплуатации
9
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
5.2 Монтаж наружного агрегата
5.2.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
(485-495)
490
4× M12
a
a Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендованная высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Закрепите наружный агрегат на фундаментных болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.
a
5.2.2 Установка наружного блока
4× M12
5.2.3 Обустройство дренажа
▪ Убедитесь, что конденсационная вода удаляется
надлежащим образом.
▪ Во избежание намерзания льда установите агрегат на
основании, обеспечивающем надлежащий дренаж.
▪ Для отвода воды от фундамента проложите вокруг него
дренажную канавку.
▪ Избегайте слива воды на тротуары, чтобы во время
заморозков на них не образовался гололед.
▪ При монтаже блока на раму установите водонепроницаемую
пластину в пределах 150 мм с нижней стороны блока во
избежание проникновения воды в блок и падения капель
дренажной воды (см. следующий рисунок).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Дренажные отверстия (размеры в мм)
521021185962
216 130
20
98
21 89
32
a
a Дренажные отверстия
5.2.4 Чтобы избежать опрокидывания
наружного агрегата
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей. Затяните концы.
5.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
