133

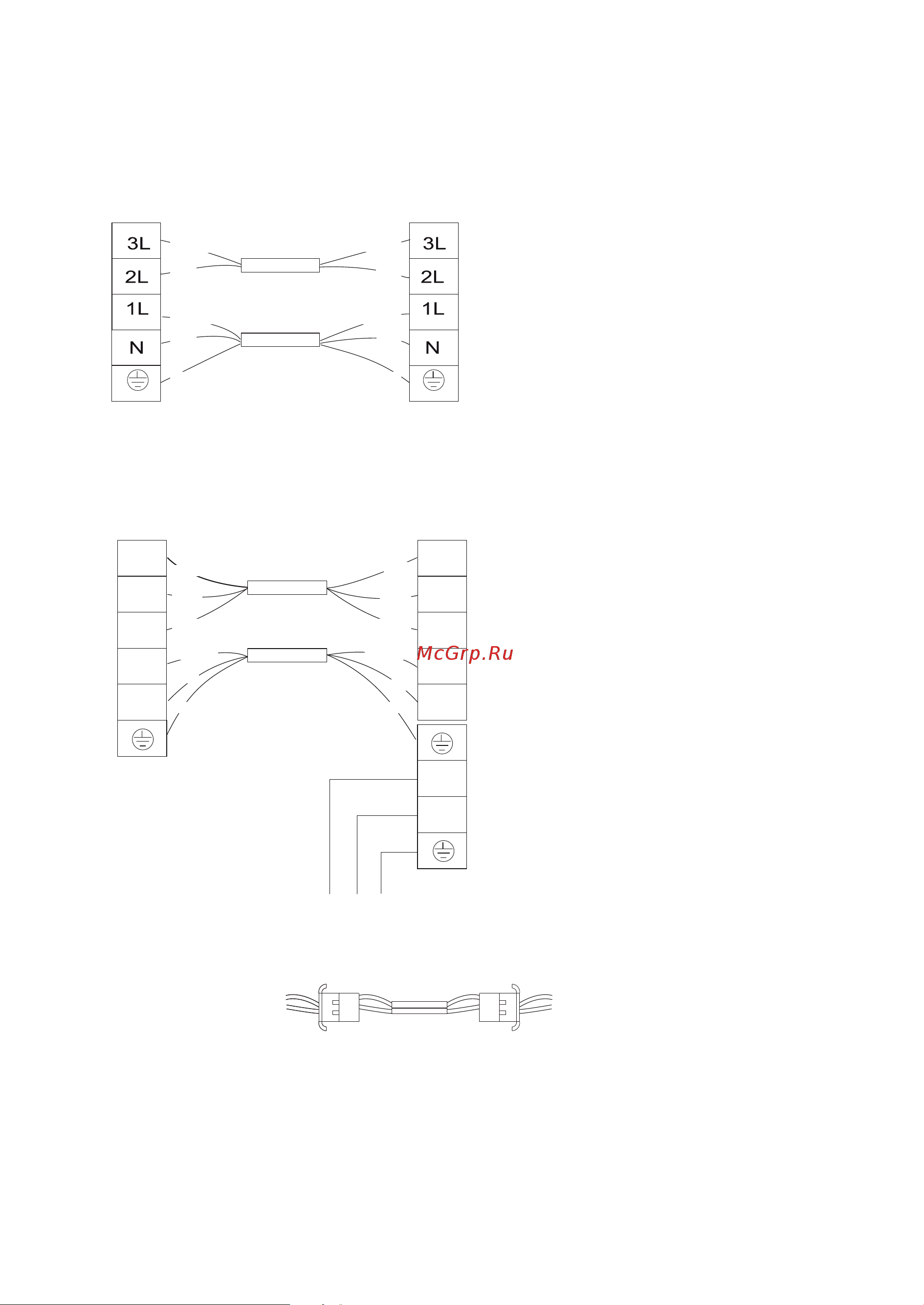

• Питание от внутреннего блока, в том числе для модели 18K
• Питание от наружного блока, в том числе для модели 24K
Для этих моделей питание подается от сети на наружный блок через рубильник.
• Кабель оттаивания (опциональная деталь, только для моделей с тепловым насосом)
Кабель оттаивания (только для моделей с тепловым насосом)
После выполнения соединения кабель оттаивания должен быть тщательно обернут лентой,
а разъем должен быть помещен внутри блока.
Кабель оттаивания
(внутренний блок)
Кабель оттаивания
(наружный блок)
МОДЕЛИ С ТЕПЛОВЫМ
НАСОСОМ
Соединительный кабель
питания 1
Соединительный кабель
питания
Внутренний блок
Клемма
Наружный блок
Клемма
Коричневый
Синий
Коричневый
Синий
Коричневый
Синий
Коричневый
Синий
Желто-зеленый
Желто-зеленый
N
L
L1L1
L3L3
L2L2
N
N
L
L
МОДЕЛИ С ТЕПЛОВЫМ
НАСОСОМ
Соединительный кабель
питания 1
Соединительный кабель
питания
Внутренний блок
Клемма
Наружный блок
Клемма
Серый
Черный
Коричневый
Желто-зеленый
Коричневый
Синий
Серый
Черный
Коричневый
Желто-зеленый
Коричневый
Синий
Клемма
Источник питания
