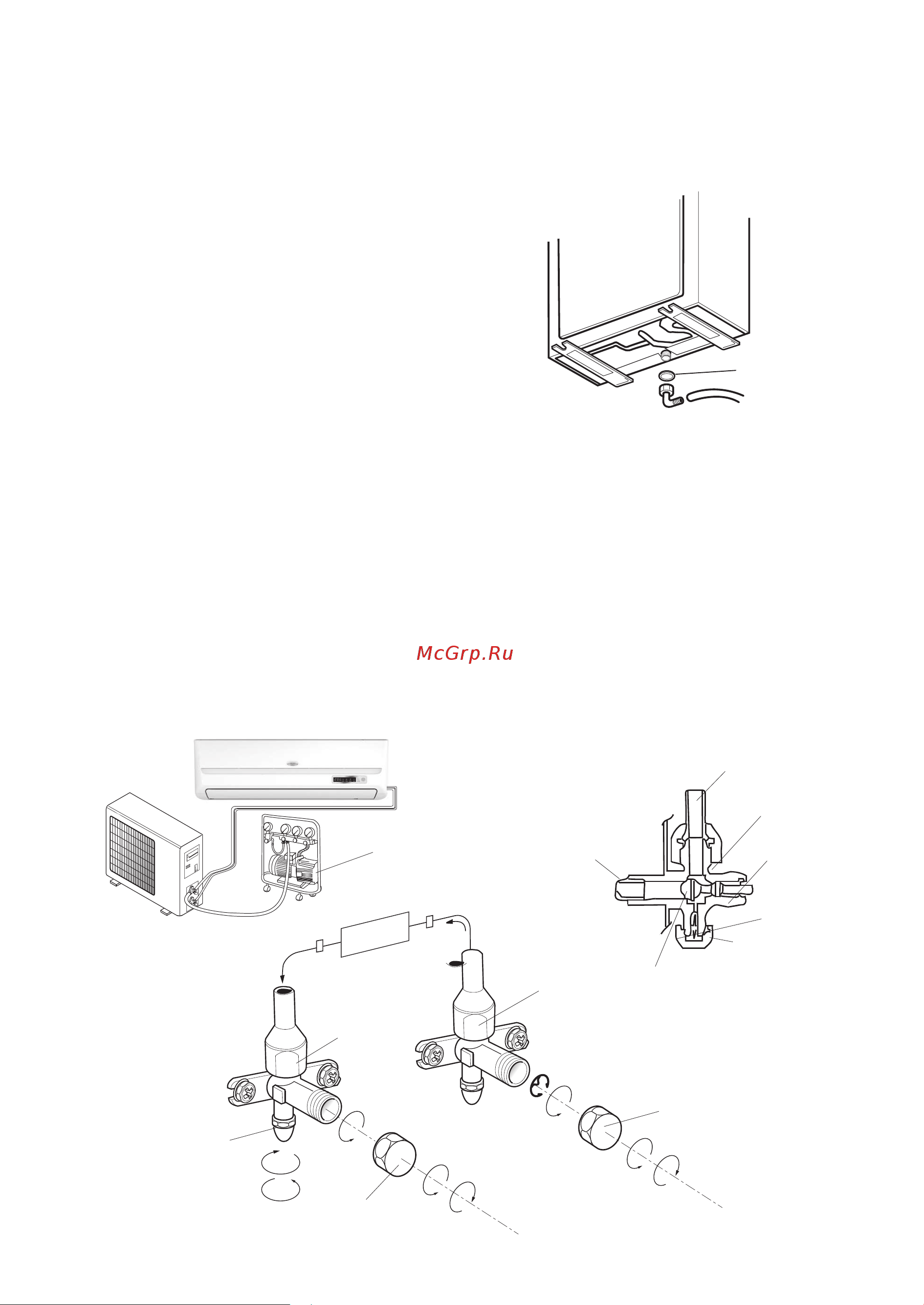

134
МОНТАЖ НАРУЖНОГО БЛОКА
1. Установка сливного канала и дренажной
трубки (только для модели, работающей в
режиме теплового насоса)
Когда наружный блок работает в режиме
обогрева, происходит стекание конденсата из
блока. Чтобы не причинить неудобств соседям, а
также избежать загрязнения окружающей среды,
следует установить сливной канал и дренажный
шланг для отвода конденсата. Установите
сливной канал и резиновую шайбу на монтажной
панели наружного блока, затем подсоедините
дренажный трубопровод к сливному каналу, как
это показано на рисунке справа.
2. Установка и крепление наружного блока
Прочно закрепите блок болтами и гайками на
плоском прочном основании. При установке на
стене или крыше убедитесь, что основание прочно закреплено и не будет колебаться из-за
вибраций или сильного ветра.
3. Подсоединение трубопровода наружного блока
• Снимите колпачки с 2-ходового и 3-ходового вентилей.
• Подсоедините трубы к 2-ходовому и 3-ходовому вентилям, учитывая требуемый крутящий
момент.
4. Подсоединение кабеля для наружного блока (смотрите предыдущую страницу)
Схема соединений
Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют таковым на
внутреннем блоке.
Примечание: После выполнения соединения кабель оттаивания должен быть тщательно обернут
лентой, и соединитель должен быть помещен внутри блока.
Шайба
Сливное отверстие
Дренажная трубка
(поставляется
пользователем)
Вакуумный насос
Внутренний
блок
Направление потока
хладагента
3-ходовой вентиль
Служебный порт
(2) Повернуть
(8) Затянуть
(7) Повернуть до
полного открытия
вентиля
Колпачок
вентиля
(1) Повернуть
(8) Затянуть
2-ходовой вентиль
(6) Открыть на 1/4 оборота
(7) Повернуть до полного открытия вентиля
(1) Повернуть
Колпачок вентиля
(8) Затянуть
Подсоединить к
внутреннему блоку
Схема 3-ходового
Открытое
положение
Шток
Подсоединить к
наружному блоку
Сердечник
вентиля
Игла
Колпачок
служебного порта
