125
УХОД ЗА ПРИБОРОМ
Блок
1. Отсоедините прибор от сети
Выключите устройство перед отключением от
энергоснабжения.

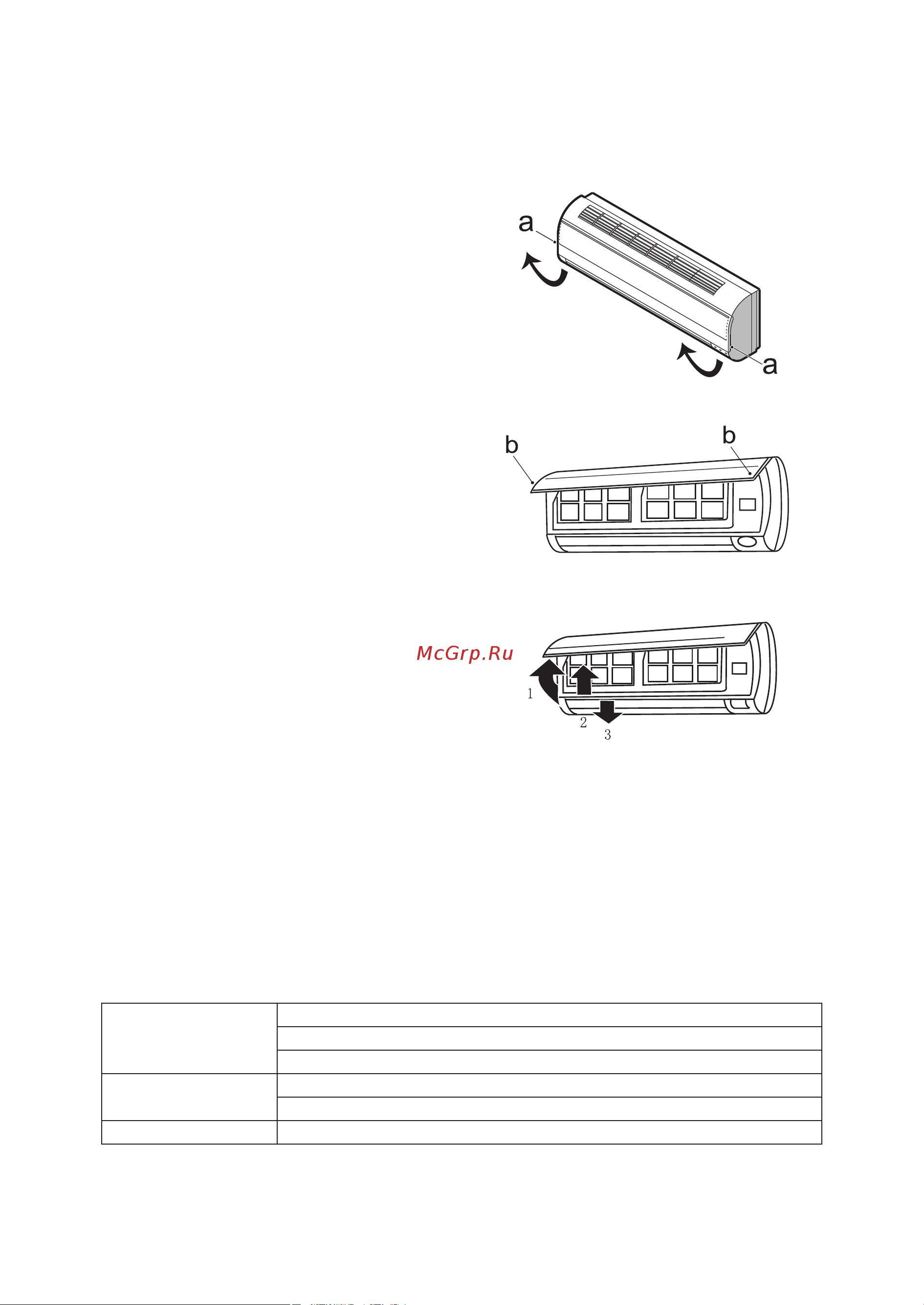

2. Для снятия передней панели потяните ее
наружу, как это показано на рисунке (A).
3. Протирайте прибор мягкой сухой тканью
Если прибор очень загрязнен, используйте для
чистки теплую воду (ниже 40°C).
4. Для чистки прибора нельзя использовать
летучие вещества, такие как бензин или
чистящий порошок.
5. Никогда не брызгайте водой на внутренний
блок
Опасность! Возможно поражение электрическим
током!
6. Установите на место и закройте переднюю
панель (изображение Б).
Установите на прежнее место и закройте
переднюю панель, нажав ее вниз.
Воздушный фильтр
Необходимо чистить воздушный фильтр после его
использования около 100 часов.
При работе кондиционера в условиях с повышенным
содержанием пыли следует чистить фильтр каждые
две недели.
1. Отсоедините прибор от сети
Выключите устройство перед отключением от
энергоснабжения и снимите воздушный фильтр.
1. Откройте переднюю панель.
2. Аккуратно нажмите на ручку фильтра.
3. Выдвиньте фильтр.
2. Чистка и установка на место воздушного
фильтра.
При сильном загрязнении фильтра вымойте его
теплой водой с нейтральным моющим средством, а
затем высушите на воздухе.
3. Закройте переднюю панель.
Иображение А
Иображение Б
ЗАЩИТА
Условия работы
Предохранительное устройство может включаться и останавливать работу прибора в следующих
случаях.
*Для моделей, предназначенных для работы в условиях тропического климата (T3), значение
температуры составляет 52°C вместо 43°C.
Если кондиционер работает в режиме COOLING (ОХЛАЖДЕНИЕ) или DRY (СУХОЙ) с открытыми в
течение длительного времени дверью и/или окном, а относительная влажность при этом превышает
80%, то с отверстия для выхода воздуха может начать стекать вода.
HEATING (ОБОГРЕВ)
Температура наружного воздуха выше 24°C
Температура наружного воздуха ниже -7°C
Температура в помещении выше 27°C
COOLING
(ОХЛАЖДЕНИЕ)
Температура наружного воздуха выше *43°C
Температура в помещении ниже 21°C
DRY (СУХОЙ) Температура в помещении ниже 18°C
