Функция таймера
Удобно установить таймер, нажав на кнопку,
чтобы добиться комфортной комнатной
температуры, в то время, когда вы вернетесь
домой.
Вы также можете установить таймер на
автоматическое выключение, чтобы
наслаждаться хорошим сном по ночам.
Установка таймера
Установка таймера, когда устройство
выключено.
Таймер выключения во время работы.
А - Со временем LCD на пульте дистанционного
управления отображает только оставшееся
время, а не установленную температуру.
Б - Установленная ранее настройка времени
сохраняется и следующая настройка
времени начинается с параметрами
предыдущей настройки.
В - Таймер включения и таймер выключения не
могут быть установлены одновременно.
Г - Комната может недостичь нужной вам
температуры в заданный интервал времени,
это зависит от размера комнаты.
Пример: настройка следующей операции,
после 9,5 часов

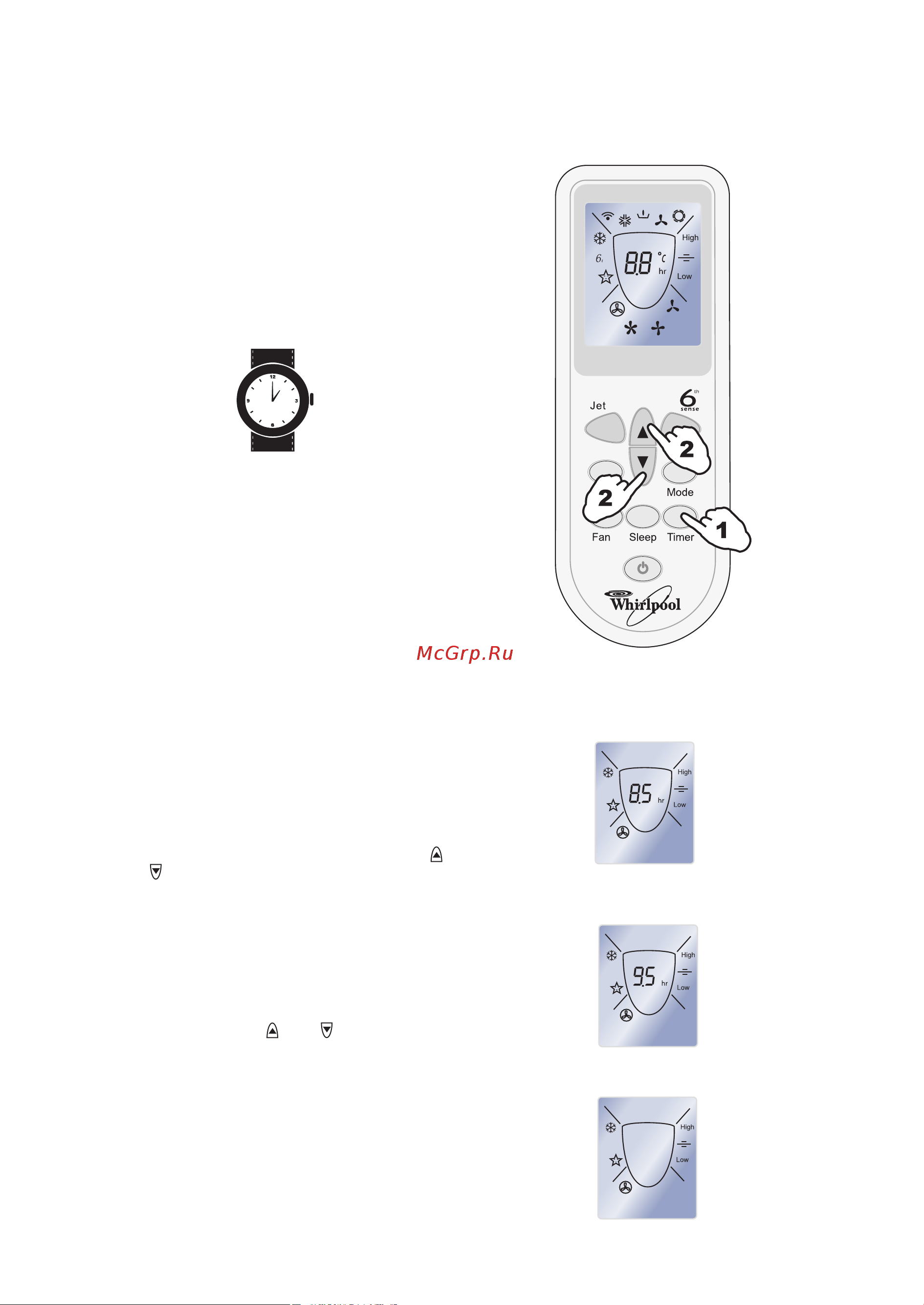

1. Установите желаемый режим работы,
температуру и скорость вентилятора
помещения, затем нажмите кнопку TIMER; "h"
мигает на дисплее.
2. Направьте пульт дистанционного управления
на датчик приема сигнала, нажмите кнопку
или , когда " h " мигает.
Выберите нужное вам время и нажмите на
кнопку TIMER, вы услышите "короткий
звуковой сигнал".
А - Индикатор таймера на внутреннем блоке
загорится.
Б - " h " перестает мигать.
Нажмите кнопку TIMER, " h " замигает на
дисплее, затем вы можете установить время.
Каждый раз, когда или кнопка
нажата,
Если желаемое время входит в интервал 10
часов, то установленное время увеличивается
или уменьшается на 0,5 часа;
Если заданное время более 10 часов, оно
увеличивается или уменьшается на 1 час.
Диапазон может быть установлен от 0,5 часа
до 24 часов.
3. Для отмены настроенного таймера: нажмите
кнопку TIMER еще раз, вы услышите
"короткий звуковой сигнал" и индикатор
таймера на внутреннем блоке погаснет.
