117

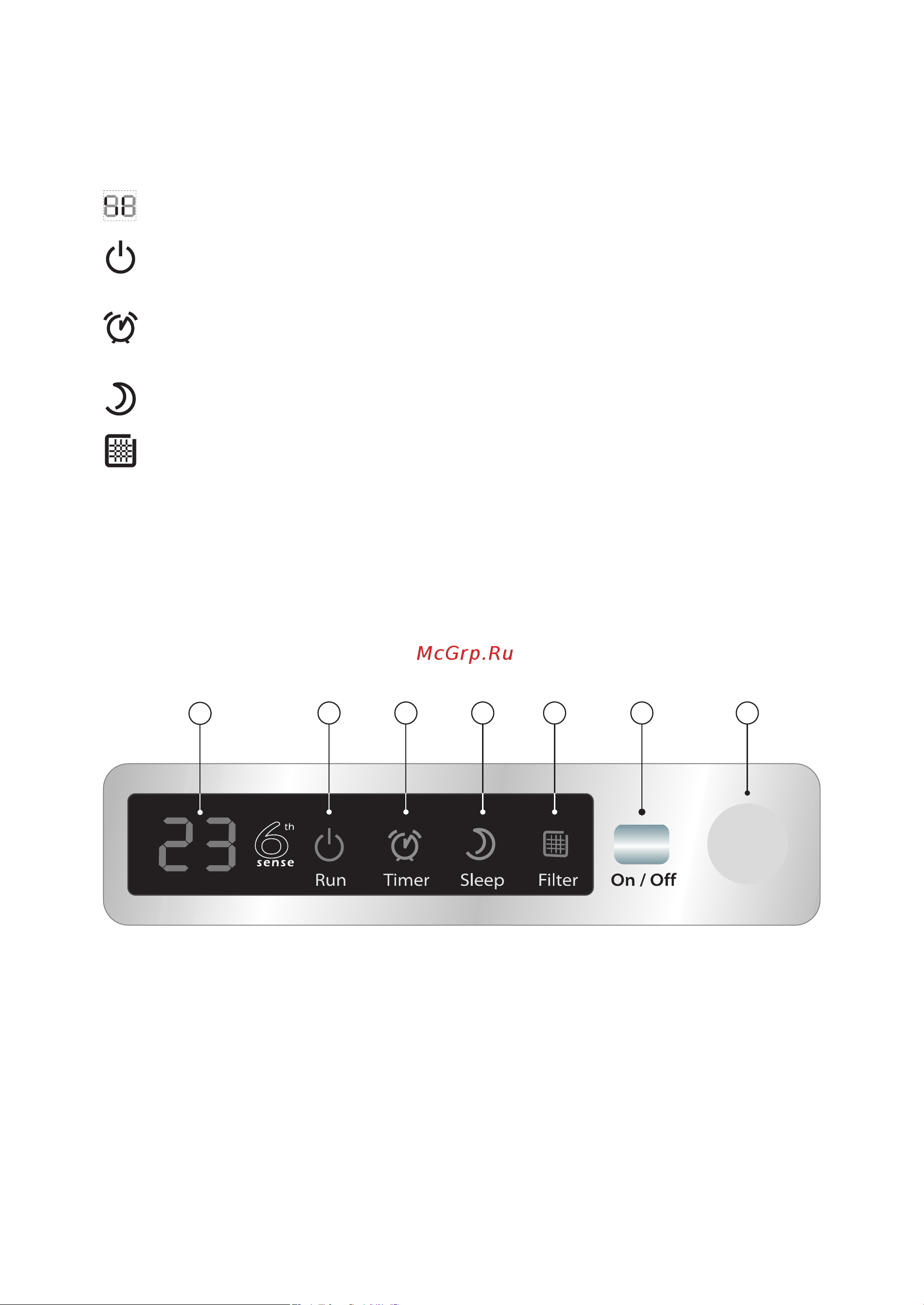

ОПИСАНИЕ ИНДИКАТОРОВ ДИСПЛЕЯ
ПАНЕЛИ КОНТРОЛЯ
Индикатор температуры (1)
Дисплей установки температуры.
Индикатор работы (Run) (2)
Он зажигается во время работы.
Он мигает во время разморозки внешнего блока.
Индикатор таймера (Timer) (3)
Включен на протяжении заданного времени.
Он гаснет когда таймер работы заканчивается.
Индикатор режима сна (Sleep) (4)
Он зажигается во время режима сна.
Индикатор контроля фильтра (Фильтр) (5)
Индикатор контроля фильтра мигает после 240 часов использования как напоминание
очистить фильтр.
После очистки фильтра нажмите кнопку сброса, расположенную на внутреннем блоке позади
передней панели для того, чтобы прервать мигание индикатора контроля фильтра.
Аварийная кнопка ВКЛ/ВЫКЛ (ON/OFF) (6)
Предназначена для управления работой прибора в случае неработающего пульта ДУ. Используется
для установки или отмены действия функции автоматического повторного включения.
Приемное окошко (7)
1
2 3 4 5 6 7
