118

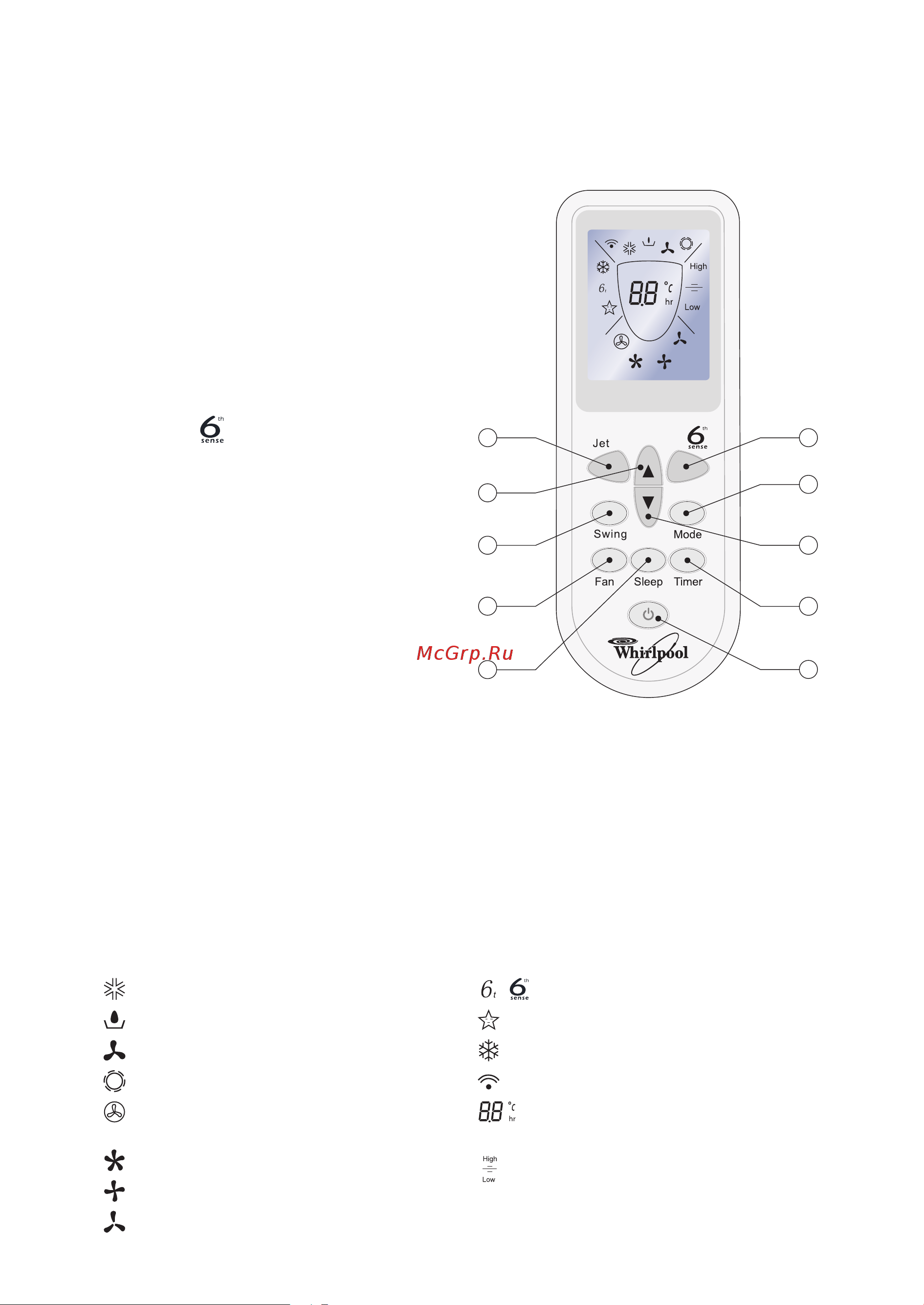

ФУНКЦИИ И ИНДИКАТОРЫ ПУЛЬТА
УПРАВЛЕНИЯ
1. КНОПКА ВКЛ/ВЫКЛ
Включает или Выключает устройство при
нажатии на эту кнопку.
2. КНОПКИ ТАЙМЕРА
Используется для установки или отмены
действия таймера.
3-4. КНОПКИ ЗАДАНИЯ ТЕМПЕРАТУРЫ
ПОМЕЩЕНИЯ
Используются для выбора температуры
помещения. Используются для настройки
времени в режиме таймера.
5. КНОПКА MODE
Используется для выбора режима работы.
6. КНОПКА
Используется для установки или прекращения
работы 6го чувства, также во время режима
готовности.
7. КНОПКА SLEEP (СОН):
Используется для установки или отмены
режима SLEEP.
8. КНОПКА ВЕНТИЛЯТОРА FAN
Используется для выбора скорости работы
вентилятора: auto (автоматический выбор),
high (высокая), medium (средняя) или low
(низкая).
9. КНОПКА SWING (КАЧАНИЕ):
Используется для включения или остановки
качания жалюзи вертикальной регулировки и
для задания желаемого направления потока
воздуха (вверх/вниз).
10. КНОПКА JET (ПОТОК)
Используется для включения или выключения
быстрого охлаждения. (Режим быстрого
охлаждения используется при высокой
скорости вентилятора, при этом заданное
значение температуры автоматически
меняется и становится равным 18°C).
10
6
5
3
2
1
4
9
8
7
СИМВОЛЫ ИНДИКАТОРА НА ДИСПЛЕЕ
ПУЛЬТА УПРАВЛЕНИЯ
Индикатор охлаждения
Индикатор режима DRY (СУХОЙ)
Индикатор режима "Только вентилятор"
Индикатор обогрева
Автоматический режим выбора скорости
вентилятора
Высокая скорость вентилятора
Средняя скорость вентилятора
Низкая скорость вентилятора
индикатор
Индикатор режима сна
Jet индикатор
Передача сигнала
Вывод заданной температуры
Показания таймера
Настраивает Температурный индикатор
(±2°C) в режиме 6го чувства
