5.1 Коаксиальный дымоход (концентрический)

Трубы данной конфигурации позволяют осуществлять

забор воздуха и отвод продуктов сгорания, как на улицу,

так и в общий дымоход. Колено 90° позволяет

подсоединить котел к трубам забора воздуха - отвода

продуктов сгорания в любом направлении благодаря

возможности вращения на 360°. Данное колено может

быть также использовано как дополнительное для

коаксиальной системы или для

колена 45°.

При отводе продуктов сгорания на улицу трубы забора

воздуха – отвода продуктов сгорания должны выступать из

стены не менее чем на 18 мм. Это необходимо для

герметичной установки на них алюминиевой погодной

насадки с целью избежания попадания воды.

Минимальный наклон таких дымоотводящих труб в сторону

улицы должен составлять 1 см на метр длины. Каждое

колено 90° уменьшает общую длину на 1 метр. Каждое

колено 45° уменьшает общую длину на 0,5 метра.

* Если длина дымоотводящей трубы превышает

1 м, диафрагму следует удалить.

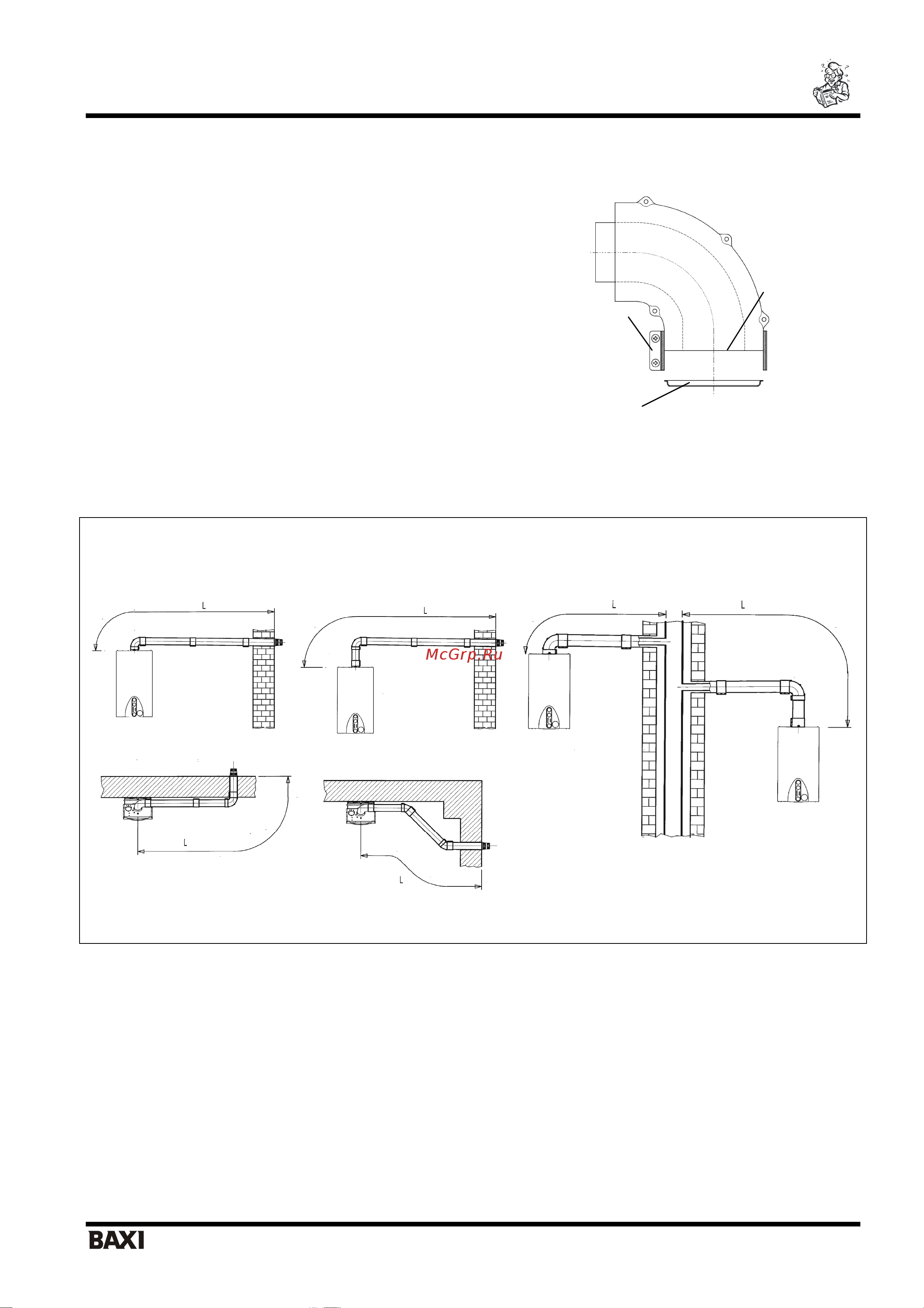

Варианты горизонтальной установки

наконечника дымохода

Варианты установки при присоединении к

общему дымоходу (LAS - система)

Рис. 8

прокладка

крепежный

зажим

иафрагма*

Lmax = 5 m Lmax = 4 m

Lmax = 5 mLmax = 4 m

Lmax = 5 m
