MAIN Инструкции для технического персонала

9 газовые настенные котлы

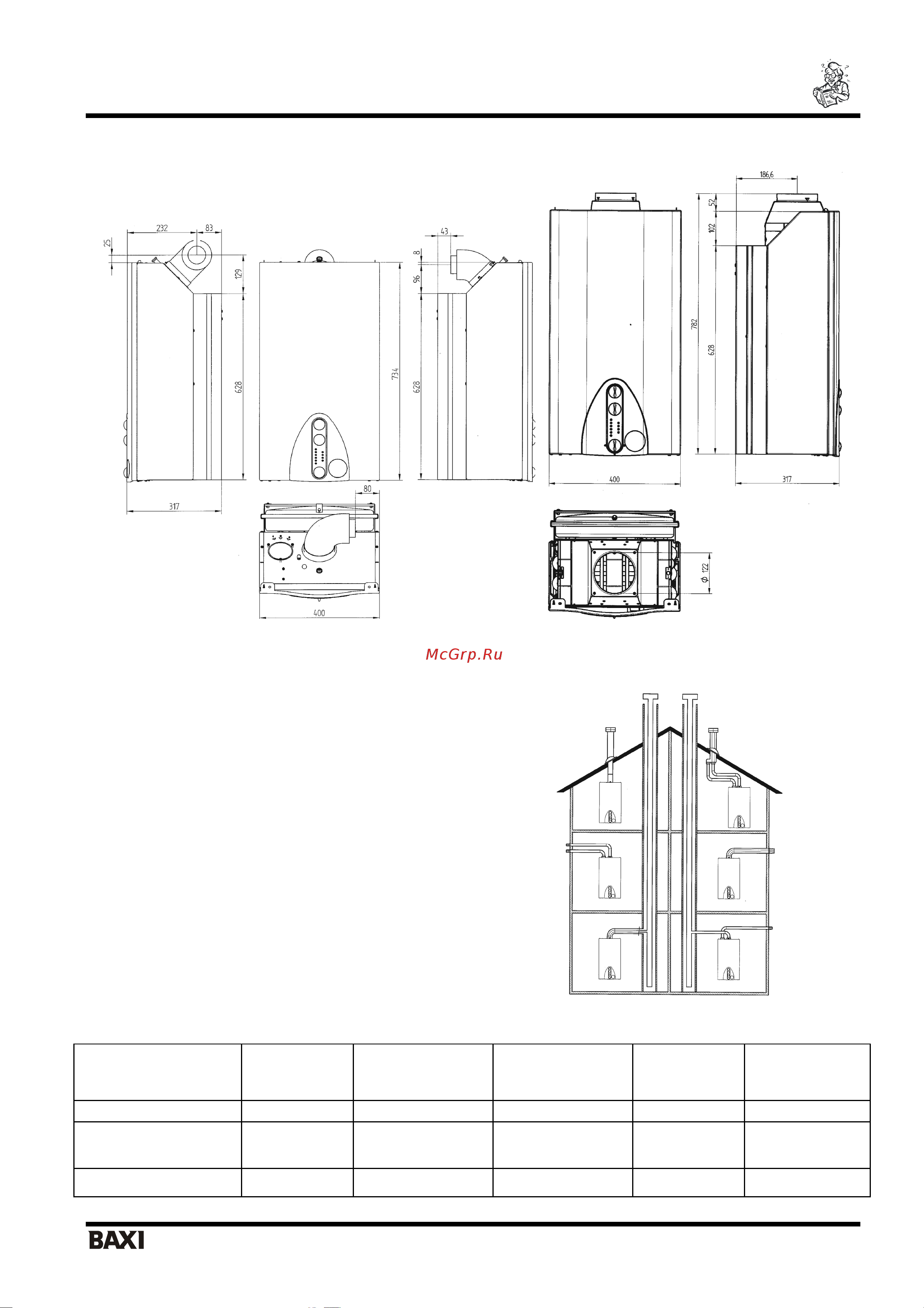

4. Габаритные размеры котла

Рис. 6

5. Установка дымохода и воздуховода

Ниже описываются поставляемые в качестве

аксессуаров трубы и крепления для котлов с закрытой

камерой сгорания и принудительной вытяжкой.

Котел специально спроектирован для присоединения к

дымоходу и воздуховоду коаксиальной трубой.

Возможно также использование раздельных труб при

помощи разделительного комплекта. При использовании

раздельных труб возможно также объединение их на

конечном участке специальным коаксиальным

наконечником (терминалом).

Используйте аксессуары, поставляемые данным

производителем.

Рис. 7

Конфигурация

Макс, длина

дымоотво-

дящих труб

Каждый 90° изгиб

уменьшает макс,

длину дымохода на

Каждый 45° изгиб

уменьшает макс,

длину дымохода на

Диаметр

наконечника

дымохода (мм)

Внешний диаметр

дымоотво-

дящих труб (мм)

коаксиальные 5 м 1 м 0,5м 100 100

раздельные с единым

наконечником

15м 0,5м 0,25м 133 80

раздельные трубы 30м 0,5м 0,25м - 80
