Baxi MAIN 24 Fi (i) [11/25] Раздельные трубы забора воздуха отвода продуктов сгорания

MAIN Инструкции для технического персонала

11 газовые настенные котлы

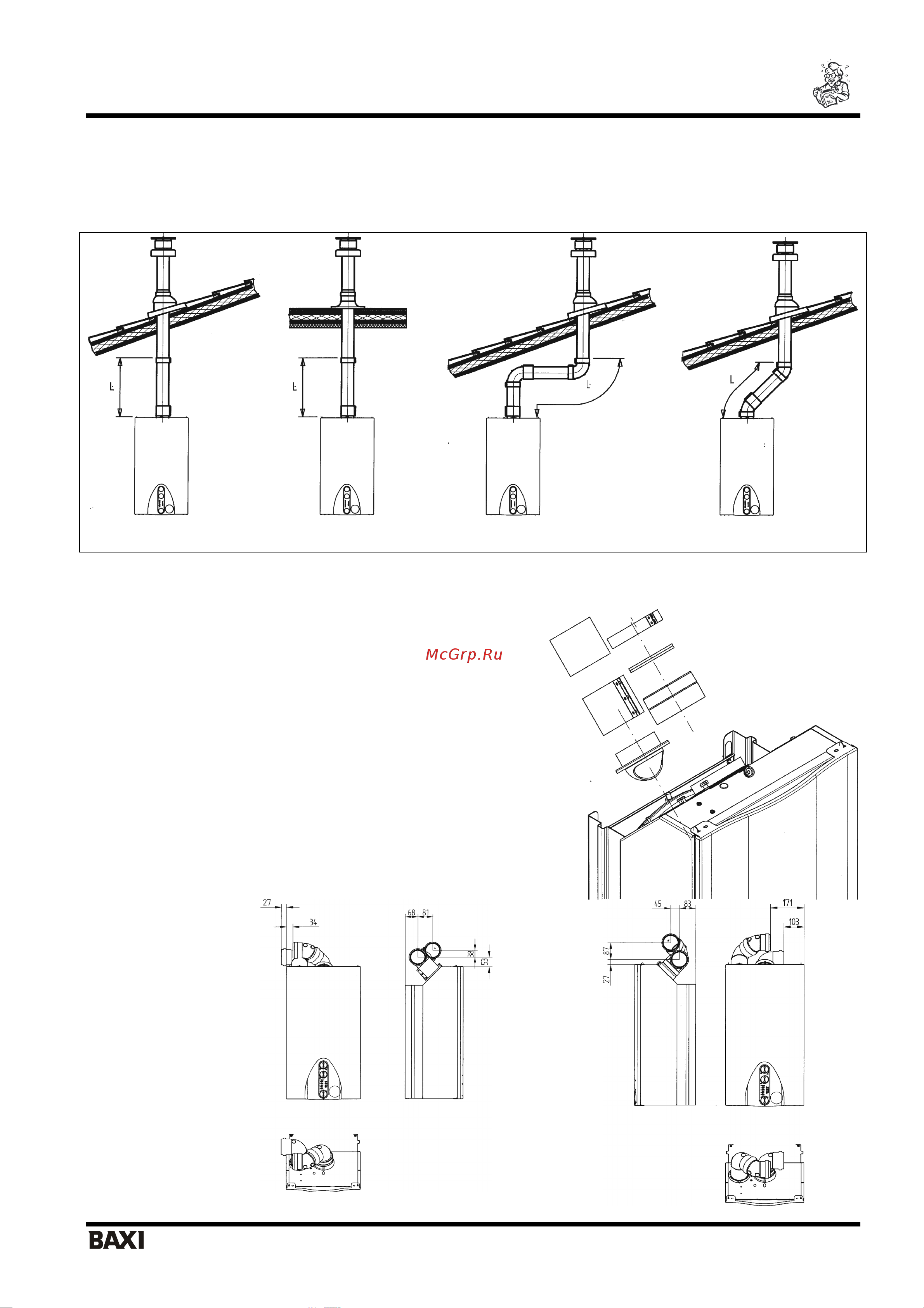

Примеры установки с вертикальными трубами

Данная установка может быть выполнена как на наклонной, так и на плоской крыше путем закрепления наконечника

с соответствующей погодной насадкой и рукавом (дополнительная арматура заказывается отдельно).

Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.

5.2 Раздельные трубы забора воздуха - отвода продуктов сгорания

Данная система позволяет осуществлять отвод продуктов

сгорания, как на улицу, так и в общий дымоход. Забор воздуха для

горения и отвод продуктов сгорания может производиться с разных

сторон. Переходной комплект, предлагаемый как один из

аксессуаров, состоит из редукционного патрубка (100/80) и

патрубка забора воздуха с регулятором.

При установке патрубка забора воздуха следует использовать

прокладку и крепежные винты, снятые ранее с защитной крышки

вытяжного колпака.

При установке системы с раздельными трубами забора воздуха -

отвода продуктов сгорания ограничитель (диафрагму) следует

удалить. Колено 90° позволяет подсоединить котел к трубам

забора воздуха - отвода продуктов сгорания в любом направлении

благодаря возможности вращения на 360°. Данное колено может

быть также использовано как дополнительный элемент при сборе

системы или вместе с коленом 45°.

Каждое колено 90°

уменьшает

максимальную общую

длину на 0,5 метра.

Каждое колено 45°

уменьшает

максимальную общую

длину на 0,25 метра.

Lmax = 4м

Lmax = 2м Lmax = 3м
